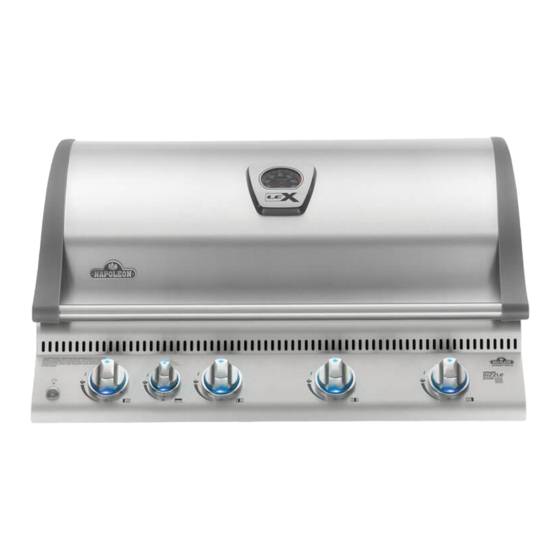

Napoleon BILEX 605 Anleitung
  1. Anleitungen
  2. Marken
  3. Napoleon Anleitungen
  4. Grills
  5. BILEX 605
  6. Anleitung
Napoleon BILEX 605 Anleitung

Napoleon BILEX 605 Anleitung

Vorschau ausblenden Andere Handbücher für BILEX 605:

Werbung

Quicklinks

Diese Anleitung herunterladen
WARNUNG!
BRENNBARE MATERIALIEN VERWENDEN.
GEFAHR
WENN ES NACH GAS RIECHT:
• Flammen löschen.
• Wenn es weiterhin nach Gas riechen
den Gaslieferanten oder die Feuerwehr
N415-0272CE-GB-DE OCT 23.17
Wolf Steel Europe BV
Poppenbouwing 29-31, 4191 NZ Geldermalsen,
CCI No. 51509970, THE NETHERLANDS
info@napoleongrills.nl
SERIENNUMMER-AUFKLEBER VOM KARTON HIER ANBRINGEN
Seriennr.
XXXXXX000000
Model-Nr.
BILEX 605
ACHTUNG
lesen.
27
DE
www.napoleongrills.com
