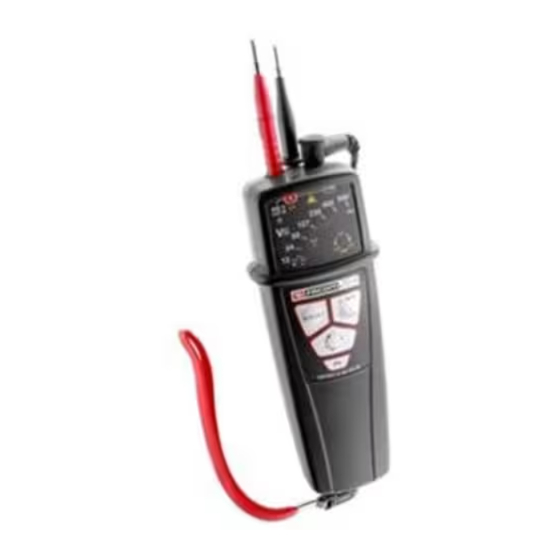

Facom NU-709/0204 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 13

Quicklinks

Diese Anleitung herunterladen
NU-709_0204
6/05/04
MULTIMETRE DE SECURITE VAT/DDT
SAFETY MULTIMETER
MULTIMETER
VEILIGHEIDSMULTIMETER / SPANNINGZOEKER
MULTÍMETRO DE SEGURIDAD
MULTÍMETRO DE SEGURANÇA VAT/DDT
MULTIMETRO DI SICUREZZA
SIKKERHEDSMULTIMETER
MIERNIK UNIWERSALNY VAT/DDT
16:12
Page 1
709
Notice d'instructions
Instruction manual
Bedienungsanleitung
Gebruiksaanwijzing
Guia de instrucciones
Istruzioni per l'utilizzo
Manual de instruções
Brugsanvisning
Instrukcja obsługi
NU-709/0204

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Facom NU-709/0204

Inhaltszusammenfassung für Facom NU-709/0204

  • Seite 1 MULTIMETRE DE SECURITE VAT/DDT SAFETY MULTIMETER MULTIMETER VEILIGHEIDSMULTIMETER / SPANNINGZOEKER MULTÍMETRO DE SEGURIDAD MULTÍMETRO DE SEGURANÇA VAT/DDT MULTIMETRO DI SICUREZZA SIKKERHEDSMULTIMETER MIERNIK UNIWERSALNY VAT/DDT Notice d’instructions Instruction manual Bedienungsanleitung Gebruiksaanwijzing Guia de instrucciones Istruzioni per l’utilizzo Manual de instruções Brugsanvisning Instrukcja obsługi NU-709/0204...

  • Seite 2: Inhaltsverzeichnis

    NU-709_0204 6/05/04 16:12 Page 2 FR SOMMAIRE Page NL INHOUDSOPGAVE Pagina 1. Présentation 1. Inleiding 2. Description 2. Beschrijving 3. Autotest 3. Zelftest 4. Détection de tension Auto AC/DC Polarité 4. Spanningszoeker Auto AC/DC Polariteit 5. Repérage phase/neutre 5. Opsporen fase/nulstroom 6.

  • Seite 3: Pl Spis Treści

    NU-709_0204 6/05/04 16:12 Page 4 INDICE Pagina Vous venez d’acquérir un multimètre V.A.T./D.D.T. 709 et nous 1. Presentazione vous remercions de votre confiance. Ce multimètre est adapté aux 2. Descrizione travaux sous tension. 3. Autotest Pour obtenir le meilleur service de votre appareil : 4.

  • Seite 4: Présentation

    NU-709_0204 6/05/04 16:12 Page 6 1. PRÉSENTATION 1. Pointes de touche déconnectables : • 2 mm 2. Garde La garde antiglissement, sur toute la périphérie de l'appareil, Le 709 est un multimètre Détecteur de Tension. protège l'utilisateur de tout contact accidentel avec un conducteur L'allumage, la détection AC/DC et le changement de gamme non isolé.

  • Seite 5: Specifications Techniques

    NU-709_0204 6/05/04 16:12 Page 8 TEST DE LA FONCTION TENSION SPECIFICATIONS TECHNIQUES Mise en œuvre : Contrôlez le fonctionnement de l'appareil sur une valeur de Généralités : tension connue : sur une pile 9 V par exemple et sur une tension Seules les valeurs affectées de tolérances ou les limites annoncées réseau connue.

  • Seite 6: Repérage Phase/Neutre

    NU-709_0204 6/05/04 16:12 Page 10 5. REPÉRAGE PHASE/NEUTRE Appuyez sur le poussoir "Autotest/Test de continuité". Continuité buzzer Procédez toujours à un autotest avant et après Pour une résistance inférieure à environ 600 Ω , le buzzer sonne et l'utilisation de votre multimètre. la valeur de la résistance mesurée apparaît sur l'afficheur (en kΩ).

  • Seite 7: Caractéristiques Générales

    NU-709_0204 6/05/04 16:12 Page 12 Résultat : 9. CONFORMITÉ AUX NORMES INTERNATIONALES Si l’ordre de rotation des phases est direct, la LED L1 vers L2 s’allume. Détecteur de tension (selon 61243-3 - Ed. 10/98 et Si l’ordre de rotation des phases est indirect, la LED L1 vers L3 NF EN 61010-1 2001 600V CAT III) s’allume.

  • Seite 8: Maintenance

    NU-709_0204 6/05/04 16:12 Page 14 11. MAINTENANCE You have just purchased a safety multimeter 709 and we thank Pour la maintenance, utilisez seulement les pièces de rechange qui your for your trust. This detector is suitable for live works. ont été spécifiées. Le fabricant ne pourra être tenu pour responsable de tout accident survenu suite à...

  • Seite 9: Presentation

    NU-709_0204 6/05/04 16:12 Page 16 1. Presentation 1. Disconnectable test points: • 2mm 2. Tolerance The antislide tolerance on the entire perimeter of the device protects 709 is a multimeter. the user from any accidental contact with an uninsulated conductor. Lighting, AC/DC detection and automatic change of ranges all 3.

  • Seite 10: Technical Specifications

    NU-709_0204 6/05/04 16:12 Page 18 VOLTAGE FUNCTION TEST TECHNICAL SPECIFICATIONS Implementation: Check the operation of the device on a known voltage value: on General information: a 9 V battery for instance and for a voltage network that is Only the values assigned with tolerances or the announced limits are known.

  • Seite 11: Phase/Neutral Identification

    NU-709_0204 6/05/04 16:12 Page 20 5. PHASE/NEUTRAL IDENTIFICATION Buzzer continuity For a resistance inferior to toughly 600 Ω , the buzzer operates and the measured resistance value appears on the display Always run a self-test before using your multimeter. (in kΩ). Never use it if the self-test is wrong.

  • Seite 12: General Characteristics

    NU-709_0204 6/05/04 16:12 Page 22 If the phase rotation order is indirect, LED L1 to L3 lights up. Device as per NF EN 61243-3: - Class B NB : The voltage detection is still active during this test. - Type: outdoor Characteristics and field of use: Cords as per NF EN 61010-1 : 2002 230V <...

  • Seite 13: Sicherheitshinweise

    NU-709_0204 6/05/04 16:12 Page 24 Replace the spent 9 V battery in compliance with the polarity. Close the compartment cover and screw down the screw in the back of the unit. Sie haben soeben ein Multimeter 709 erworben, und wir bedanken uns für Ihr Vertrauen.

  • Seite 14: Vorstellung

    NU-709_0204 6/05/04 16:12 Page 26 1. VORSTELLUNG 3. Taste für Selbsttest / Durchgangsprüfung - Widerstandsmessung 4. Anzeige 2000 Punkte 5. LED für Drehfeldrichtung (grün): im Uhrzeigersinn Beim 709 handelt es sich um ein Sicherheits-Multimeter. 6. LED für Drehfeldrichtung (rot): gegen den Uhrzeigersinn / Das Einschalten, die AC/DC Spannungserkennung und die Spannungserkennung bei der Widerstandsmessung (Volttest) automatische Bereichswahl garantieren dem Benutzer eine erhöhte...

  • Seite 15: Test Der Funktion Spannungsmessung

    NU-709_0204 6/05/04 16:12 Page 28 TEST DER FUNKTION SPANNUNGSMESSUNG TECHNISCHE DATEN Funktionsweise: Kontrollieren Sie das Funktionieren des Gerätes an einem Allgemeines: bekannten Spannungswert: beispielsweise an einer 9 V Batterie Nur die mit Toleranzen angegebenen Werte oder die angegebenen und an einer bekannten Netzspannung. Grenzwerte sind garantierte Werte.

  • Seite 16: Erkennung Phase / Neutralleiter

    NU-709_0204 6/05/04 16:12 Page 30 5. ERKENNUNG PHASE / NEUTRALLEITER Legen Sie die beiden Prüfspitzen an den zu prüfenden Kreis. Zeigt die Anzeige einen Spannungspegel an, stoppen Sie den Test: der Kreis steht unter Spannung. Führen Sie vor der Benutzung Ihres Multimeters immer einen Selbsttest durch.

  • Seite 17: Stromversorgung

    NU-709_0204 6/05/04 16:12 Page 32 Ergebnis: Elektrische Sicherheit bei direkter Drehfeldrichtung, leuchtet die LED L1 nach L2 auf. Gehäuse gemäß EN 61010-1: 2001 bei indirekter Drehfeldrichtung, leuchtet die LED L1 nach L3 auf. - Verschmutzungsgrad: 2 - Überspannungskategorie III für zugelassene Spannung 600 V Hinweis : Die Spannungserkennung bleibt die Testzeit über aktiv.

  • Seite 18: Batteriewechsel

    NU-709_0204 6/05/04 16:12 Page 34 11. WARTUNG U hebt net een multimeter / spanningzoeker 709A Für die Wartung sind ausschließlich die angegebenen Ersatzteile zu aangeschaft en we danken u voor het in ons product gestelde verwenden. Der Hersteller kann nicht für Unfälle haftbar gemacht vertrouwen.

  • Seite 19: Inleiding

    NU-709_0204 6/05/04 16:12 Page 36 1. INLEIDING 1. Afkoppelbare voelpunten: • 2 mm 2. Handgreep De antisliphandgreep rond het hele apparaat beschermt de gebruiker De 709A is een multimeter en spanningzoeker. tegen elk accidenteel contact met een niet-geïsoleerde geleider. De inschakeling, de wisselstroom- en gelijkstroomdetectie en de 3.

  • Seite 20: Technische Kenmerken

    NU-709_0204 6/05/04 16:12 Page 38 TEST VAN DE SPANINGSFUNCTIE TECHNISCHE KENMERKEN Gebruik: Controleer de werking van het apparaat op een gekende spanningswaarde: bijvoorbeeld op een batterij van 9V en op een Algemeen: gekende netstroomspanning. De waarden met een vermelde tolerantiedrempel of de aangegeven Resultaat: grenswaarden zijn de enige gewaarborgde waarden.

  • Seite 21: Opsporen Fase/Nulstroom

    NU-709_0204 6/05/04 16:12 Page 40 5. OPSPOREN FASE/NULSTROOM Plaats de twee voelpunten op het circuit dat u wil controleren. Stop de test indien het display een spanningsniveau (brandende Volttest-diode) weergeeft: het circuit staat onder spanning Voer voor en na het gebruik van uw multimeter steeds een zelftest uit.

  • Seite 22: Algemene Kenmerken

    NU-709_0204 6/05/04 16:12 Page 42 Resultaat: 9. GELIJKVORMIGHEID MET INTERNATIONALE NORMEN Bij een rechtstreekse faseverschuiving zal de diode L1 naar L2 gaan branden. Spanningzoeker (volgens 61243-3 - Ed. 10/98 en Bij een onrechtstreekse faseverschuiving zal de diode L1 naar L3 NF EN 61010-1 2001 600V CAT III) gaan branden.

  • Seite 23: De Batterij Vervangen

    NU-709_0204 6/05/04 16:12 Page 44 11. ONDERHOUD Usted acaba de adquirir un multímetro Gebruik voor onderhoudswerken uitsluitend de vermelde 709 y le agradecemos la confianza que nos wisselstukken. De fabrikant kan niet verantwoordelijk worden gesteld ha brindado. Este detector está diseñado para voor ongevallen die voortvloeien uit een herstelling die niet werd efectuar trabajos bajo tensión uitgevoerd door zijn naverkoopdienst of door erkende herstellers.

  • Seite 24: Presentación

    NU-709_0204 6/05/04 16:12 Page 46 1. PRESENTACIÓN 1. Punta de prueba desconectable: • 2mm 2. Protección La protección antideslizamiento sobre toda la periferia del aparato, El 709 es un multímetro de seguridad. protege al usuario de cualquier contacto accidental con un El encendido, la detección ca/cc y el cambio de escalas conductor no aislado.

  • Seite 25: Especificaciones Técnicas

    NU-709_0204 6/05/04 16:12 Page 48 TEST DE LA FUNCIÓN TENSIÓN ESPECIFICACIONES TÉCNICAS Aplicación: Controle el funcionamiento del aparato en un valor de tensión Generalidades: conocido: por ejemplo, en una pila de 9V y en una tensión de Solamente los valores asignados de tolerancias o los límites red conocida.

  • Seite 26: Identificación Fase/Neutro

    NU-709_0204 6/05/04 16:12 Page 50 5. IDENTIFICACIÓN FASE/NEUTRO Continuidad zumbador Para una resistancia inferior a aproximadamente 600 Ω , el zumbador suena y en el display aparece el valor de la Antes de utilizar su multímetro, siempre realice un autotest. resistencia medida (en kΩ).

  • Seite 27: Características Generales

    NU-709_0204 6/05/04 16:12 Page 52 Características y campo de utilización: Cables según NF EN 61010-031: 2002 230V < U > 690V - Grado de contaminación: 2 Frecuencia: 50 Hz y 60 Hz (± 5 %) - Categoría de instalación III para tensión asignada 600 V Choques eléctricos (ensayo según CEI 1000-4-5) 6 kV en modo diferencial en la función voltímetro, criterio B.

  • Seite 28: Precauções De Utilização

    NU-709_0204 6/05/04 16:12 Page 54 Reemplazo la pila usada de 9 V respetando la polaridad. Cierre la lengüeta para pilas y vuelva a atornillar el tornillo situado en la parte posterior de la caja. Agradecemos a confiança que nos mostra ao adquirir um multímetro V.AT./D.D.T 709A.

  • Seite 29: Apresentação

    NU-709_0204 6/05/04 16:12 Page 56 1. APRESENTAÇÃO 1. Pontas de contacto desligáveis : 2 mm 2. Guarda A guarda anti-deslizamento, em toda a periferia do aparelho, O 709A é um multímetro Detector de Tensão. protege o utilizador contra qualquer contacto acidental com um O acendimento, a detecção AC/DC e a mudança de gama condutor não isolado.

  • Seite 30: Especificações Técnicas

    NU-709_0204 6/05/04 16:12 Page 58 TESTE DA FUNÇÃO TENSÃO ESPECIFICAÇÕES TÉCNICAS Execução: Controle o funcionamento do aparelho com um valor de tensão conhecido: uma pilha de 9 V por exemplo, e com uma tensão de Generalidades: rede conhecida. Apenas os valores afectados de tolerâncias ou os limites anunciados Resultado: constituem valores garantidos.

  • Seite 31: Identificação Fase/Neutro

    NU-709_0204 6/05/04 16:12 Page 60 5. IDENTIFICAÇÃO FASE/NEUTRO Prima a tecla “Autoteste/Teste de continuidade”. Buzina de Continuidade Proceda sistematicamente a um autoteste antes e após a - Para uma resistência inferior a cerca de 600 Ω a buzina soa e utilização do multímetro.

  • Seite 32: Características Gerais

    NU-709_0204 6/05/04 16:12 Page 62 Resultado: 9. CONFORMIDADE COM AS NORMAS INTERNACIONAIS Se a ordem de rotação das fases for directa, o LED de L1 a L2 acende-se. Detector de tensão (segundo 61243-3 – Ed. 10/98 e NF EN Se a ordem de rotação das fases for indirecta, o LED de L1 a L3 61010-1 2001 600V CAT III) acende-se.

  • Seite 33: Manutenção

    NU-709_0204 6/05/04 16:12 Page 64 11. MANUTENÇÃO Avete appena acquistato un multimetro 709 e vi ringraziamo per Para a manutenção, utilize exclusivamente as peças sobresselentes la preferenza accordataci. Questo tester è indicato per le operazioni que foram especificadas. O fabricante não poderá ser considerado in presenza di tensione.

  • Seite 34: Presentazione

    NU-709_0204 6/05/04 16:12 Page 66 1. PRESENTAZIONE 3. Pulsante Autodiagnostica/Test di continuità – Misurazione delle resistenze 4. Display 2000 punti Il 709 è un multimetro di sicurezza. 5. LED rotazione delle fasi (verde): senso orario Le funzioni automatiche di accensione, rilevazione AC/DC e 6.

  • Seite 35: Specifiche Tecniche

    NU-709_0204 6/05/04 16:12 Page 68 TEST DELLA FUNZIONE TENSIONE SPECIFICHE TECNICHE Attivazione: Controllate il funzionamento dell’apparecchio su un valore di Generalità tensione a voi noto: ad esempio su una pila da 9 V e su una Solo i valori che comportano tolleranze o i limiti annunciati tensione di rete che conoscete.

  • Seite 36: Identificazione Fase/Neutro

    NU-709_0204 6/05/04 16:12 Page 70 5. IDENTIFICAZIONE FASE/NEUTRO Mettete i due puntali di contatto sul circuito da controllare. Se il display indica la presenza di un livello di tensione, interrompete il test: il circuito è in tensione. Procedere sempre ad un autotest prima di utilizzare il Premete sul pulsante autotest.

  • Seite 37: Caratteristiche Generali

    NU-709_0204 6/05/04 16:12 Page 72 Risultato: Sicurezza elettrica Contenitore secondo NF EN 61010-1: 2001 Se l’ordine di rotazione delle fasi è diretto, il LED L1 verso L2 si accende. Livello di inquinamento: 2 Se l’ordine di rotazione delle fasi è indiretto, il LED L1 verso l’L3 - Categoria di misura III per tensione 600 V si accende.

  • Seite 38: Sostituzione Delle Pile

    NU-709_0204 6/05/04 16:12 Page 74 Sostituzione delle pile Per la propria sicurezza, non si deve mai aprire il multimetro prima di averlo scollegato da qualsiasi fonte elettrica. Du har netop købt et V.A.T./D.D.T.-multimeter model 709A, og vi takker for den tillid, du har vist os. Dette multimeter er beregnet Togliere la vite vincolata che blocca il portello d’accesso alle pile til arbejde på...

  • Seite 39: Præsentation

    NU-709_0204 6/05/04 16:12 Page 76 1. PRÆSENTATION 1. Prøveledningerne kan afbrydes: o 2 mm 2. Beskyttelseskant En skridsikker kant rundt om hele apparatet beskytter brugeren mod Model 709A er et multimeter af typen med spændingsdetektor. utilsigtet kontakt med en ikke-isoleret leder. Funktionerne tænding, detektering af vekselstrøm og jævnstrøm samt 3.

  • Seite 40: Automatisk Måling Af Ac/Dc-Spænding, Polaritet

    NU-709_0204 6/05/04 16:12 Page 78 TEST AF SPÆNDINGSFUNKTIONEN Sådan gør du: TEKNISKE SPECIFIKATIONER Kontroller apparatets funktionsmåde ved hjælp af en kendt spændingsværdi, f.eks. et 9 V-batteri, og ved hjælp af en kendt Generelt: netspænding. Kun de værdier, for hvilke der gælder tolerancer eller anførte Resultat: grænser, er garanterede værdier.

  • Seite 41: Lokalisering Af Fase/Nul

    NU-709_0204 6/05/04 16:12 Page 80 5. LOKALISERING AF FASE/NUL Tryk på knappen for selvtest/kontinuitetstest. Brummer for kontinuitet Udfør altid en selvtest både før og efter anvendelsen af Ved en modstand på mindre end ca. 600 Ω , aktiveres brummeren, multimeteret. og den målte modstands værdi vises på...

  • Seite 42: Generelle Specifikationer

    NU-709_0204 6/05/04 16:12 Page 82 Resultat: 9. OVERENSSTEMMELSE MED Hvis rækkefølgen for fasernes omdrejning er direkte, tænder INTERNATIONALE STANDARDER lysdiode L1 mod L2. Hvis rækkefølgen for fasernes omdrejning er indirekte, tænder Spændingsdetektor (iht. 61243-3 - udg. 10/98 og NF EN lysdiode L1 mod L3.

  • Seite 43: Vedligeholdelse

    NU-709_0204 6/05/04 16:12 Page 84 11. VEDLIGEHOLDELSE Dziękujemy Państwu za okazane zaufanie i zakup naszego Brug kun de anførte reservedele til vedligeholdelse. Fabrikanten kan miernika V.A.T./D.D.T.709A. Miernik ten jest przystosowany ikke holdes ansvarlig for uheld, der sker som følge af en reparation, do prac pod napięciem.

  • Seite 44: Prezentacja

    NU-709_0204 6/05/04 16:12 Page 86 3. Przycisk Autotest / Test ciągłości – Pomiar rezystancji 1. PREZENTACJA 4. 2000 punktowy wyświetlacz 5. Dioda LED rotacji faz (zielona): kierunek obrotu zgodny z Urządzenie 709A jest miernikiem – detektorem napięcia. kierunkiem obrotu wskazówek zegara Zapalenie, detekcja AC/DC i automatyczna zmiana zakresu 6.

  • Seite 45: Pomiar Napięcia Auto Ac/Dc Biegunowość

    NU-709_0204 6/05/04 16:12 Page 88 TEST FUNKCJI NAPIĘCIA Wykonanie: WARUNKI TECHNICZNE Skontroluj funkcjonowanie urządzenia dla znanej wartości napięcia: na przykład dla baterii 9 V lub dla znanego napięcia Uwagi ogólne: sieci Gwarantowanymi wartościami są tylko wartości z podanymi Wynik: tolerancjami lub granicami. Wartości bez tolerancji podane są Oczekiwaną...

  • Seite 46: Oznaczanie Fazy/Punktu Zerowego

    NU-709_0204 6/05/04 16:12 Page 90 5. OZNACZANIE FAZY/PUNKTU ZEROWEGO Naciśnij przycisk „Autotest/Test ciągłości”. Ciągłość brzęczyka Przed i po użyciu miernika należy wykonać autotest. Dla rezystancji poniżej 600 Ω , brzęczyk nadaje sygnał i Nie wolno używać urządzenia jeśli autotest jest zmierzona wartość...

  • Seite 47: Parametry Techniczne

    NU-709_0204 6/05/04 16:12 Page 92 Wynik: 9. ZGODNOŚĆ Z NORMAMI MIĘDZYNARODOWYMI Jeśli kolejność rotacji faz jest prawidłowa, dioda LED L1 do L2 zapala się Detektor napięcia (zgodnie z 61243-3 – Ed. 10/98 i NF EN Jeśli kolejność rotacji faz jest nieprawidłowa, dioda LED L1 61010-1 2001 600 V KAT III) do L3 zapala się.

  • Seite 48: Wymiana Baterii

    SINGAPORE DANMARK FAR EAST FINLAND Wymiana baterii FACOM TOOLS FAR EAST Pte Ltd ISLAND Dla Państwa bezpieczeństwa, nigdy nie wolno otwierać miernika 15 Scotts Road NORGE Thong Teck Building # 08.01.02 SVERIGE przed jego odłączeniem od źródła elektryczności.
