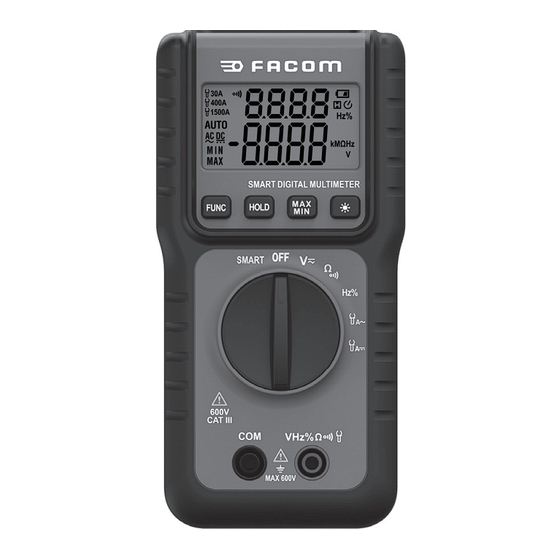

Facom 711B Bedienungsanleitung

Digitale multimeter
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 35

Quicklinks

Diese Anleitung herunterladen
Notice d'instructions
Instruction manual
Bedienungsanleitung
711B
Gebruiksaanwijzing
Manual de instruccciones
Istruzioni per l'uso
Manual de instruções
Multimètre digital
Digital Multimeter
Digitales multimeter
Digitale multimeter
Multímetro digital
Multimetro digitale
Multímetro digital
1
NU-711B_0618 7 langues.indd 1
22/06/2018 09:20:49

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Facom 711B

Inhaltszusammenfassung für Facom 711B

  • Seite 1 Notice d’instructions Instruction manual Bedienungsanleitung 711B Gebruiksaanwijzing Manual de instruccciones Istruzioni per l’uso Manual de instruções Multimètre digital Digital Multimeter Digitales multimeter Digitale multimeter Multímetro digital Multimetro digitale Multímetro digital NU-711B_0618 7 langues.indd 1 22/06/2018 09:20:49...
  • Seite 2 ..............3 ..............19 ..............35 ..............51 ..............67 ..............83 ..............99 NU-711B_0618 7 langues.indd 2 22/06/2018 09:20:49...

  • Seite 3: Inhaltsverzeichnis

    TABLES DES MATIÈRES Présentation..............3 Consignes de sécurité.............5 Habitudes pour un travail sûr..........5 Symboles électriques............7 Instructions liées au multimètre........8 Apparence du multimètre Écran Fonctionnement des touches.........9 Touche FUNC Touche DATA HOLD Touche MAX/MIN Touche Rétroéclairage Fonction Extinction automatique Prises de mesure..............10 Mesure Fonction Touche SMART Mesure Tension CA/CC Mesure Résistance et Continuité...

  • Seite 4: Consignes De Sécurité

    Il peut être utilisé pour mesurer la tension CA CC, la résistance, la fréquence, le rapport cyclique, la continuité et pour afficher les données mesurées avec une pince ampermétrique (FACOM 720.P1500 ou 720.P30). Il s’agit d’un outil de maintenance idéal qui peut être facilement transporté par de nombreux utilisateurs.

  • Seite 5: Habitudes Pour Un Travail Sûr

    EN 61010-2-033 concernant les règles de sécurité pour les appareils électriques de mesurage, de régulation et de labo- ratoire et pour les multimètres portatifs. Il est conforme aux exigences de la CAT III 600V de la norme EN 61010-1, EN 61010-2-030, EN 61010-2-033 et au degré de pollution 2. •...
  • Seite 6 immédiatement. Il se peut qu’un isolant soit endommagé. En cas de doute, quel qu’il soit, faites inspecter le multimètre par un technicien qualifié. • Ne mesurez pas la tension d’un objet dont la tension nominale excède celle indiquée sur le multimètre (600V). •...

  • Seite 7: Symboles Électriques

    • Mesurez une tension déjà connue à l’aide du multimètre afin de vérifier qu’il fonctionne correctement. Si le multi- mètre ne fonctionne pas correctement, cessez immédia- tement toute utilisation. AVERTISSEMENT Mesurez une tension déjà connue avec le multimètre afin de vérifier qu’il fonctionne correctement. Si le multimètre fonctionne de façon anormale, cessez toute utilisation immédiatement.

  • Seite 8: Instructions Liées Au Multimètre

    Instructions liées au multimètre Apparence du multimètre (5) Borne d’entrée COM (1) Écran LCD (2) Touche FUNC (6) Borne d’entrée VHz%Ω (3) Touche HOLD (7) Touche MAX/MIN (4) Commutateur rotatif (8) Touche Rétroéclairage NU-711B_0618 7 langues.indd 8 22/06/2018 09:20:51...

  • Seite 9: Écran

    Écran Indicateur de mesure des pinces ampermétriques FACOM 720.P30 ou 720.P1500 Indicateur de plage de mesure automatique Indicateur tension continue Indicateur tension alternative Indicateur de polarité numérique (signe négatif) Valeur mesurée affichée Unité de mesure Indicateur Extinction automatique Indicateur Piles vides (10) Indicateur Maintien des données...

  • Seite 10: Touche Max/Min

    Touche MAX/MIN Appuyez sur la touche pour afficher la valeur lue maximum parmi les données mesurées et le symbole «MAX» apparaît à l’écran. Appuyez à nouveau sur la touche, le symbole «MIN» apparaît à l’écran qui indique la valeur lue minimum parmi les données mesurées.

  • Seite 11: Mesure Tension Ca/Cc

    Mesure Tension CA/CC : Pivotez le commutateur de sélection du mode de fonctionnement sur la position permettant de mesurer la tension. Appuyez sur la touche «FUNC» pour sélectionner AC Vol- tage/Tension alternative ou CC Voltage/Tension continue. Raccordez la sonde de test noire à la borne d’entrée COM puis la sonde rouge à...
  • Seite 12 Raccordez la sonde de test noire à la borne d’entrée COM puis la sonde rouge à la borne d’entrée V. Sélectionnez la plage de la pince convertisseur entre AC30A / AC400 A / AC1500A (pour pinces FACOM compatibles). Appuyez sur la touche «FUNC» pour sélectionner la plage de mesure correspondante.

  • Seite 13: Caractéristiques Générales

    Appuyez sur la touche «FUNC» pour sélectionner la plage de mesure. Lisez la valeur du courant mesurée sur l’écran LCD. Caractéristiques générales • Environnement et conditions de fonctionnement : 600V CAT lIl, niveau de pollution : lI. Altitude > 2000 m. •...

  • Seite 14: Tension Continue (Cc)

    Tension continue (CC) Plage Résolution Précision 0.01V ± (0,5% du résultat + 3 chiffres) 0.1V 600V Impédance en entrée : 10MΩ. Tension d’entrée maxi : 600V CC ou CA (valeur efficace). Tension alternative (CA) Plage Résolution Précision 0.01V ± (0,8% du résultat + 5 chiffres) 0.1V 600V Impédance en entrée : 10MΩ.

  • Seite 15: Mesure Continuité

    Mesure Continuité Fonction Plage Résolution Précision Le buzzer intégré Tension à vide : retentit si la résistance Env. 0,4V. à mesurer est inférieure à 40Ω. - Tension à vide : env. 0,4 V. - Protection contre les surcharges : Valeur efficace 250 V CC ou CA. Fréquence (HZ/Service) Plage Résolution...

  • Seite 16: Rapport Cyclique

    Courant CC (pince convertisseur) Plage Résolution Précision 1A/100mV ±(2.5% du résultat + 8 chiffres 1A/100mV 400A 1A/0.1mV 1500A 1A/0.1mV ±(3.0% du résultat + 10 chiffres - Impédance en entrée : 10MΩ. - Signal d’entrée : 30A (720.P30). 400A/1500A (720.P1500). Rapport cyclique Plage Résolution Précision...
  • Seite 17 Maintenance générale AVERTISSEMENT Afin d’éviter toute blessure ou l’endommagement du multimètre, veillez à ce que les pièces à l’intérieur du multimètre ne soient jamais mouillées. Avant d’ouvrir le boîtier ou le cache-piles, retirez le cable de connexion entre la sonde de test et le signal d’entrée. Nettoyez régulièrement le boîtier du multimètre à...
  • Seite 18 être recyclées. L’appareil ne doit pas être jeté avec les déchets ménagers ; il doit être déposé à un point de collecte dédié. Stanley Black & Decker France 62 CHEMIN DE LA BRUYÉRE 69570 DARDILLY, FRANCE www.facom.com NU-711B_0618 7 langues.indd 18 22/06/2018 09:20:53...

  • Seite 19: Overview

    CONTENTS Overview..............19 Safety Instructions............21 Safe Working Habits...........21 Electric Symbols............23 Meter Instructions............24 Meter Appearance Display Keys Operation............25 FUNC Key DATA HOLD Key MAX/MIN Key Backlight Key Automatic Power-Off Function Measuring Operation..........26 SMART Key Function Measurement AC/DC Voltage Measurement Resistance and Continuity Measurement Frequency/Duty cycle Measurement Clamp head Converter Measurement Display (AC Current)
  • Seite 20 AC DC voltage, resistance, frequency, duty ratio, continuity and display the measured data of the current probe (FACOM 720.P1500 or 720.P30). It is an ideal maintenance tool easily carried by a large number of users. NU-711B_0618 7 langues.indd 20...

  • Seite 21: Safety Instructions

    Safety Instructions This digital multi-meter has been designed according to International Electro Safety Standard EN 61010-1, EN 61010-2-030, EN 61010-2-033 concerning safety requirements for electronic measuring instruments and hand-held digital multi-meters. It meets the requirements for CAT lIl 600V of EN 61010-. EN 61010-2-030, EN 61010-2-033 and grade 2 for pollution.
  • Seite 22 • Measure known voltage with the meter to verify that the meter is working properly. If the meter is working abnormally, stop using it immediately. A protective device may be damaged. If there is any doubt, please have the meter inspected by a qualified technician.

  • Seite 23: Electric Symbols

    WARNING Measure known voltage with the meter to verify that the meter is working properly. If the meter is working abnormally, stop using it immediately. A protective device may be damaged. If there is any doubt, please have the meter inspected by a qualified technician. Electric Symbols Important safety information.

  • Seite 24: Meter Instructions

    Meter Instructions Meter Appearance (1) LCD display (5) COM Input Terminal (2) FUNC key (6) VHz% Input Terminal Ω (3) HOLD key (7) MAX/MIN key (4) Rotary switch (8) Backlight key NU-711B_0618 7 langues.indd 24 22/06/2018 09:20:54...

  • Seite 25: Display

    Display Measuring indicator of FACOM current probe 720.P30 or 720.P1500 Automatic measuring range indicator Direct voltage indicator Alternating voltage indicator Numerical value polarity indicator (negative sign) Measurement display value Measurement unit Auto power off indicator Battery low-voltage indicator (10) Data hold indicator...

  • Seite 26: Max/Min Key

    MAX/MIN Key Press the key to show the maxinum reading value among measuring data, and the “MAX” symbol appears on the display, press the button again, the “MIN” symbol appears on the display and will show the minqum reading value among measuring data, press the button a third time to return to normal mode.

  • Seite 27: Ac/Dc Voltage Measurement

    AC/DC Voltage Measurement: Rotate function selection switch to voltage measurement position. Press “FUNC” key to select AC or DC voltage. Connect the black test probe to the COM input jack and the red probe to the V input jack. Read the measured value from LCD display. When measuring DC voltage, the display will simultaneously show the voltage polarity which is connected with red test probe.
  • Seite 28 V input jack. Select the different range of the clamp head converter to be AC30A / AC400 A / AC1500A. (for compatible FACOM clamps) Press the «FUNC» key to select the corresponding measurement range. Reading the measured current value and the frequency value of the clamp head converter from the LCD display.

  • Seite 29: General Specifications

    General Specifications • Operating environment and condition: 600V CAT lIl, pollution grade: lI. • Elevation < 2000 m. • Environment temperature and humidity: 0~40°C, <80% RH (do not use meter when temperature <0°C). • Storage temperature and humidity: -10~60°C, <70% RH (remove the battery). •...

  • Seite 30: Dc Voltage

    DC Voltage Measuring Resolution Accuracy range 0.01V ±(0.5% of reading + 3 digits) 0.1V 600V Input impedance: 10MΩ. Maximum input voltage: 600V DC or AC (RMS). AC Voltage Measuring Resolution Accuracy range 0.01V ±(0.8% of reading + 5 digits) 0.1V 600V Input impedance: 10MΩ.

  • Seite 31: Continuity Measurement

    Continuity Measurement Measuring Resolution Accuracy Function range When built-in buzzer Open circuit voltage: sounds, the resistance about 0.4V. to be tested is less than 40Ω. - Open circuit voltage: approx. 0.4V. - Overload protection: 250V DC or AC rms. Frequency (Through grade HZ/DUTY) Measuring Resolution Accuracy...
  • Seite 32 DC Current (Clamp head converter) Measuring Resolution Accuracy range 1A/100mV ±(2.5% of reading+8 digits) 1A/100mV 400A 1A/0.1mV 1500A 1A/0.1mV ±(3.0% of reading+10 digits) - Input impedance: 10MΩ. - Input signal: 30A (720.P30). 400A/1500A (720.P1500). Duty Ratio Measuring Resolution Accuracy range 10%~90% ±2% Through grade HZ/DUTY:...
  • Seite 33 General Maintenance WARNING To avoid injury or damage to the meter, don’t wet the inner parts of the meter. Before opening the case or battery cover, remove the connecting cable between the test probe and the input signal. Regularly clean the meter case with damp cloth and a small amount of detergent.

  • Seite 34: Accessories

    Please do not discharge it in the garbage bin, but check with your local council for recycling facilities in your area. Stanley Black & Decker France , FRANCE 62 CHEMIN DE LA BRUYÉRE 69570 DARDILLY www.facom.com NU-711B_0618 7 langues.indd 34 22/06/2018 09:20:54...

  • Seite 35: Übersicht

    INHALT Übersicht...............35 Sicherheitshinweise.............37 Sichere Arbeitsgewohnheiten........37 Elektrische Symbole............39 Hinweise zum Messgerät..........40 Aussehen des Messgeräts Display Tastenfunktionen............41 FUNC-Taste DATA HOLD-Taste MAX/MIN-Taste Hintergrundbeleuchtungstaste Automatische Abschaltfunktion Messverfahren..............42 Messung mit der SMART Key-Funktion Gleich-/Wechselspannungsmessung Widerstands- und Kontinuitäts- Messung Frequenz-/Arbeitszyklusmessung Anzeige der Messungen des Stromzangen- Konverters (Wechselstrom) Anzeige der Messungen des Stromzangen- Konverters (Gleichstrom) Allgemeine Spezifikationen.........45...
  • Seite 36 Es kann verwendet werden, um Wechsel-/Gleichspan- nung, Widerstand, Frequenz, relative Einschaltdauer und Kon- tinuität zu messen und die gemessenen Daten des Stromzan- gen-Konverters (FACOM 720.P1500 oder 720.P30) anzuzeigen. Dieses Wartungswerkzeug eignet sich ideal zur Nutzung verschiedener Benutzer. NU-711B_0618 7 langues.indd 36...

  • Seite 37: Sicherheitshinweise

    Sicherheitshinweise Das digitale Multimeter wurde entsprechend den Sicherheit- sanforderungen der Normen EN 61010-1, EN 61010-2-030, EN 61010-2-033 für elektronische Messgeräte und digitale handgehaltene Multimeter konzipiert und hergestellt. Es erfüllt die Anforderungen von CAT lIl 600V von EN 61010-. EN 61010-2-030, EN 61010-2-033 und Verschmutzungsgrad 2. •...
  • Seite 38 • Messen Sie mit dem Messgerät eine bekannte Spannung, um sicherzustellen, dass das Messgerät ordnungsgemäß funktioniert. Wenn das Messgerät nicht normal funktio- niert, beenden Sie die Benutzung sofort. Eine Schutzvor- richtung könnte beschädigt sein. Im Zweifel lassen Sie das Messgerät von einem qualifizierten Techniker überprüfen.

  • Seite 39: Elektrische Symbole

    nicht normal funktioniert, beenden Sie die Benutzung sofort. WARNUNG Messen Sie mit dem Messgerät eine bekannte Spannung, um sicherzustellen, dass das Messgerät ordnungsgemäß funktioniert. Wenn das Messgerät nicht normal funktioniert, beenden Sie die Benutzung sofort. Eine Schutzvorrichtung könnte beschädigt sein. Im Zweifel lassen Sie das Messgerät von einem qualifizierten Techniker überprüfen.

  • Seite 40: Hinweise Zum Messgerät

    Hinweise zum Messgerät Aussehen des Messgeräts (5) COM-Eingang (1) LCD-Display (6) VHz%Ω (2) FUNC-Taste -Eingang (3) HOLD-Taste (7) MAX/MIN-Taste (4) Drehschalter (8) Hintergrundbeleuchtungstaste NU-711B_0618 7 langues.indd 40 22/06/2018 09:20:54...

  • Seite 41: Display

    Display Messanzeige für FACOM Ampèremeter 720.P30 und 720.P1500 Automatische Messbereichsanzeige Gleichspannungsanzeige Wechselspannungsanzeige Numerische Polaritätsanzeige (negatives Vorzeichen) Anzeigewert der Messung Maßeinheit Anzeige Automatische Abschaltung Anzeige für niedrigen Batteriestand (10) Data Hold-Anzeige (11) Kontinuitätsmessungsanzeige Tastenfunktionen FUNC-Taste Durch Drücken dieser Taste wechseln Sie zwischen den Funktionen.

  • Seite 42: Max/Min-Taste

    MAX/MIN-Taste Drücken Sie die Taste, um den maximalen Messwert der Messdaten anzuzeigen. Daraufhin erscheint das Symbol „MAX“ auf dem Display. Drücken Sie die Taste erneut, erscheint das Symbol „MIN“ auf dem Display und zeigt den minimalen Messwert der Messdaten an. Drücken Sie die Taste ein drittes Mal, um in den normalen Modus zurückzukehren.

  • Seite 43: Gleich-/Wechselspannungsmessung

    Gleich-/Wechselspannungsmessung: Drehen Sie den Funktionswahlschalter auf die Position zur Spannungsmessung. Drücken Sie die „FUNC“-Taste, um Wechselspannung oder Gleichspannung auszuwählen. Verbinden Sie den schwarzen Prüfkopf mit der COM- Buchse und den roten Prüfkopf mit der V-Buchse. Lesen Sie den gemessenen Wert vom LCD-Display ab. Beim Messen von Gleichspannung zeigt das Display gleichzeitig die Spannungspolarität an, die mit der roten Prüfspitze verbunden ist.
  • Seite 44 Buchse und den roten Prüfkopf mit der V-Buchse. Wählen Sie aus den unterschiedlichen Bereichen des Stromzangen-Konverters AC30A / AC400 A / AC1500A. (Für FACOM kompatible Klemmen) Drücken Sie die „FUNC“-Taste, um den entsprechenden Messbereich auszuwählen. Lesen Sie den gemessenen Stromwert und den Frequenzwert des Stromzangen-Konverters vom LCD- Display ab.

  • Seite 45: Allgemeine Spezifikationen

    Lesen Sie den gemessenen Stromwert des Stromzan- gen-Konverters vom LCD-Display ab. Allgemeine Spezifikationen • Betriebsumgebung und -bedingungen: 600V CAT lIl, Verschmutzungsgrad: lI. Höhe: < 2000 m. • Umgebungstemperatur und -feuchtigkeit: 0~40°C, <80% rel.F. (Messgerät bei Temperatur <0°C nicht verwenden). • Lagertemperatur und -feuchtigkeit: -10~60°C, <70% rel.F.

  • Seite 46: Gleichspannung

    Gleichspannung Messbereich Auflösung Genauigkeit 0.01V ±(0.5% des Messwerts + 3 Stellen) 0.1V 600V Eingangsimpedanz: 10MΩ. Maximale Eingangsspannung: 600V DC oder AC (RMS). Wechselspannung Messbereich Auflösung Genauigkeit 0.01V ±(0.8% des Messwerts + 5 Stellen) 0.1V 600V Eingangsimpedanz: 10MΩ. Maximale Eingangsspannung: 600V DC oder AC (RMS). Frequenzgang: 45Hz~65Hz.

  • Seite 47: Kontinuitätsmessung

    Kontinuitätsmessung Funktion Messbereich Auflösung Genauigkeit Wenn der eingebaute Leerlaufspannung: Summer ertönt, beträgt ca. 0,4V. der zu testende Widers- tand weniger als 40Ω. - Leerlaufspannung: ca. 0,4V. - Überlastungsschutz: 250V DC oder AC rms. Frequenz (bis Klasse HZ/DUTY) Messbereich Auflösung Genauigkeit 60Hz 0.1Hz ±(1.0% des Messwerts + 5 Stellen)

  • Seite 48: Wartung

    - Eingangssignal: 30A (720.P30). 400A/1500A (720.P1500). Gleichstrom (Stromzangen-Konverter) Messbereich Auflösung Genauigkeit 1A/100mV ±(2.5% des Messwerts + 8 Stellen) 1A/100mV 400A 1A/0.1mV 1500A 1A/0.1mV ±(3.0% des Messwerts + 10 Stellen) - Eingangsimpedanz: 10MΩ. - Eingangssignal: 30A (720.P30). 400A/1500A (720.P1500). Relative Einschaltdauer Messbereich Auflösung Genauigkeit...
  • Seite 49 Allgemeine Wartung WARNUNG Um Verletzungen oder Schäden am Messgerät zu ver- meiden, dürfen die inneren Teile des Messgeräts nicht nass werden. Bevor Sie das Gehäuse oder die Batterieab- deckung öffnen, entfernen Sie das Verbindungskabel zwischen der Prüfsonde und dem Eingangssignal. Reinigen Sie das Gehäuse des Messgeräts regelmäßig mit einem feuchten Tuch und etwas Reinigungsmittel.

  • Seite 50: Anmerkung

    Bitte entsorgen Sie ihn nicht in die Mülltonne, sondern erkundigen Sie sich bei Ihrer örtlichen Behörde nach Entsorgungseinrichtungen an Ihrem Wohnort. Stanley Black & Decker France 62 CHEMIN DE LA BRUYÉRE 69570 DARDILLY, FRANCE www.facom.com NU-711B_0618 7 langues.indd 50 22/06/2018 09:20:55...

  • Seite 51: Overzicht

    INHOUD Overzicht...............51 Veiligheidsinstructies ..........53 Veilige werkgewoonten ..........53 Elektrische symbolen...........55 Instructies voor gebruik van de meter .......56 Vormgeving van de meter Display Bediening van de toetsen..........57 Toets FUNC Toets DATA HOLD Toets MAX/MIN Toets Achtergrondverlichting Functie Automatisch uitschakelen Bediening van de meetfunctie........58 Meting met functie SMART Key Meting Wisselspanning/Gelijkspanning Meting Weerstand en continuïteit...
  • Seite 52 U kunt met de meter wisselspanning/gelijkspanning, weerstand, frequentie, werkverhouding, continuïteit meten en de gemeten gegevens van de klemkopconverter weergeven (FACOM 720.P1500 of 720.P30). Het is voor een groot aantal gebruikers een ideaal onderhoudsinstrument dat zij gemakkelijk bij zich kunnen dragen.

  • Seite 53: Veiligheidsinstructies

    Veiligheidsinstructies Deze digitale multimeter is ontworpen volgens de International Electro Safety Standard EN 61010-1, EN 61010-2-030, EN 61010-2-033 betreffende veiligheidsvereisten voor elektronische meetinstrumenten en digitale hand-multimeters. De multimeter voldoet aan de vereisten voor CAT lIl 600V van EN 61010-. EN 61010-2-030, EN 61010-2-033 en klasse 2 voor vervuiling.
  • Seite 54 • Meet een bekende spanning met de meter zodat u zeker weet dat de meter goed werkt. Als de meter niet goed werkt, stop het gebruik ervan dan onmiddellijk. Er kan een onderdeel van de afscherming beschadigd zijn. Laat bij twijfel de meter nazien door een gekwalificeerd technicus.

  • Seite 55: Elektrische Symbolen

    WAARSCHUWING Meet een bekende spanning met de meter zodat u zeker weet dat de meter goed werkt. Als de meter niet goed werkt, stop het gebruik ervan dan onmiddellijk. Er kan een onderdeel van de afscherming beschadigd zijn. Laat bij twijfel de meter nazien door een gekwalificeerd technicus.

  • Seite 56: Instructies Voor Gebruik Van De Meter

    Instructies voor gebruik van de meter Vormgeving van de meter (5) COM Ingang (1) LCD-display (6) VHz%Ω (2) Toets FUNC Ingang (3) Toets HOLD (7) Toets MAX/MIN (4) Draaischakelaar (8) Toets Achtergrondverlichting NU-711B_0618 7 langues.indd 56 22/06/2018 09:20:55...

  • Seite 57: Display

    Display Meetindicator van de FACOM stroomtang 720.P30 of 720.P1500 Indicator automatisch meetbereik Indicator gelijkspanning Indicator wisselspanning Indicator numerieke waarde polariteit (minteken) Weergegeven meetwaarde Meeteenheid Indicator automatische uitschakeling Indicator lage spanning batterijen (10) Indicator bewaring gegevens (11) Indicator continuïteitmeting Bediening van de toetsen Toets FUNC Met deze toets kunt u overschakelen tussen functies.

  • Seite 58: Toets Max/Min

    Toets MAX/MIN Druk op de toets voor de maximale uitleeswaarde bij de meetgegevens, en het symbool “MAX” verschijnt op het display, druk nogmaals op de toets, het symbool “MIN” verschijnt op het display en toont de minimale uitleeswaarde bij de meetgegevens, druk voor de derde maal op de toets en u keert terug naar de normale stand.

  • Seite 59: Meting Wisselspanning/Gelijkspanning

    Meting Wisselspanning/Gelijkspanning: Draai de functieselectieschakelaar naar de stand voor spanningsmeting. Druk op de toets “FUNC” voor selectie van Wisselspanning of Gelijkspanning. Sluit de zwarte testpen aan op de COM-ingang en de rode testpen op de V-ingang. Lees de gemeten waarde af van het LCD-display. Wanneer u Gelijkspanning meet, zal het display gelijktijdig de spanningspolariteit van de rode testsonde tonen.

  • Seite 60: Klemkopconverter Weergave Meting (Wisselstroom)

    Sluit de zwarte testpen aan op de COM-ingang en de rode testpen op de V-ingang. Selecteer voor het bereik van de klemkopconverter AC30A / AC400 A / AC1500A. (voor compatibele FACOM-klemmen) Selecteer het bijbehorende meetbereik door op de toets «FUNC» te drukken. Lees de gemeten stroomwaarde en de frequentiewaarde van de klemkopconverter af van het LCD-display.

  • Seite 61: Algemene Specificaties

    Algemene specificaties • Bedrijfsomgeving en -condities: 600V CAT lIl, vervuilingsklasse: lI. Elevatie < 2000 m. • Omgevingstemperatuur en -luchtvochtigheid: 0~40°C, <80% RV (gebruik de meter niet bij een temperatuur < 0°C). • Opslagtemperatuur en -luchtvochtigheid: -10~60°C, <70% RV (neem de batterijen uit). •...

  • Seite 62: Gelijkspanning

    Gelijkspanning Meetbereik Resolutie Nauwkeurigheid 0.01V ±(0.5% van uitlezing cijfers 0.1V 600V Ingangsimpedantie: 10 MΩ. Maximale ingangsspanning: 600V DC of AC (RMS). Wisselspanning Meetbereik Resolutie Nauwkeurigheid 0.01V ±(0.8% van uitlezing cijfers 0.1V 600V Ingangsimpedantie: 10 MΩ. Maximale ingangsspanning: 600V DC of AC (RMS). Frequentierespons: 45Hz~65Hz.

  • Seite 63: Continuïteitsmeting

    Continuïteitsmeting Functie Meetbereik Resolutie Nauwkeurigheid Wanneer de inge- Open-circuitspanning: bouwde zoemer klinkt, ongeveer 0,4V. is de te meten weers- tand minder dan 40Ω. - Open-circuitspanning: ongev. 0,4V. - Overbelastingsbeveiliging: 250V DC of AC rms. Frequentie (Tot en met klasse HZ/DUTY) Meetbereik Resolutie Nauwkeurigheid...
  • Seite 64 Gelijkstroom (Klemkopconverter) Meetbereik Resolutie Nauwkeurigheid 1A/100mV ±(2.5% van uitlezing cijfers 1A/100mV 400A 1A/0.1mV 1500A 1A/0.1mV ±(3.0% + 10 van uitlezing cijfers - Ingangsimpedantie: 10 MΩ. - Ingangssignaal: 30A (720.P30). 400A/1500A (720.P1500). Werkverhouding Meetbereik Resolutie Nauwkeurigheid 10%~90% ±2% Tot en met klasse HZ/DUTY: - Frequentierespons: 40~3KHz.
  • Seite 65 Algemeen onderhoud WAARSCHUWING Voorkom letsel of beschadiging van de meter, laat de meter niet binnenin nat worden. Verwijder, voordat u de behuizing opent of de batterijkap losneemt, de verbin- dingskabel tussen de testsonde en het ingangssignaal. Reinig de behuizing van de meter regelmatig met een vochtige doek en een beetje reinigingsmiddel.
  • Seite 66 Het apparaat mag niet met het huisvuil weggeworpen worden, maar naar een speciale ophaaldienst gebracht worden. Stanley Black & Decker France 62 CHEMIN DE LA BRUYÉRE 69570 DARDILLY, FRANCE www.facom.com NU-711B_0618 7 langues.indd 66 22/06/2018 09:20:56...
