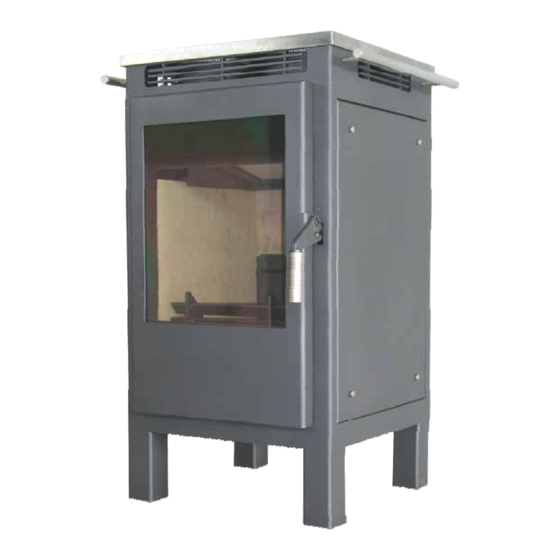

Kaminofen „Cookie"
H 01
Bitte lesen Sie vor Aufstellung und Inbetriebnahme Ihres Kaminofens
unbedingt die Anleitung! So vermeiden Sie Schäden, welche durch
unsachgemäße Aufstellung oder Bedienung hervorgerufen werden
können. Ihr H 01 wird Sie und unsere Umwelt lange mit einer
optimalen Funktion verwöhnen.
Behagliche Wärme und viele gemütliche Stunden mit Ihrem Kamin-
wodtke
ofen wünscht Ihnen
Ihre wodtke GmbH
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für wodtke Cookie
Inhaltszusammenfassung für wodtke Cookie
- Seite 1 Kaminofen „Cookie“ H 01 Bitte lesen Sie vor Aufstellung und Inbetriebnahme Ihres Kaminofens unbedingt die Anleitung! So vermeiden Sie Schäden, welche durch unsachgemäße Aufstellung oder Bedienung hervorgerufen werden können. Ihr H 01 wird Sie und unsere Umwelt lange mit einer optimalen Funktion verwöhnen.
-
Seite 2: Inhaltsverzeichnis
Brennstoffe ........................10 Zugelassene Brennstoffe ..........................10 Heizbetrieb......................... 11 Wichtige Hinweise zum Heizbetrieb des Ofens ..................... 11 Vor Inbetriebnahme des wodtke Kaminofens ....................11 Erstes Anheizen ............................. 11 Anzünden ............................... 11 Heiztabelle / Geräteeinstellungen ........................12 Reinigung und Pflege ....................... 13 Herausnehmen der Asche .......................... -
Seite 3: Wichtige Hinweise
Wichtige Hinweise Die bestimmungsgemäße Verwendung wird im Ka- pitel EG-Konformitätserklärung (Seite 15) erklärt. Jede andere Verwendung gilt als nicht bestim- Lesen Sie bitte vor Installation und Inbetriebnahme mungsgemäß. Für hieraus resultierende Schäden alle Anleitungen und Informationen. Sie vermeiden übernehmen wir keine Haftung. Zur bestimmungs- so Fehlfunktionen und Bedienfehler. -
Seite 4: Geräte- Und Funktionsbeschreibung
Geräte- und Funktionsbeschreibung Maßzeichnung H 01 Abb. 1: Maßzeichnung H 01 Anleitung_H01_Cookie_2012_11_06 Seite 4 von 16... -
Seite 5: Technische Daten Und Typenschild
Tabelle 2: Prüfwerte H 01 Das Typenschild finden Sie auf der Ofenrückseite. Bitte notieren Sie die Fertigungsnummer vom Typenschild hier, damit Sie diese bei Ersatzteilbestellungen angeben können: wodtke H 01 Ofen Fertigungsnummer: ________________ Bitte vom Typenschild am Ofen ablesen und hier eintragen! Abb. -
Seite 6: Funktionsbeschreibung
Schornstein möglich) Brennkammer an richtiger Stelle zum Brennstoff. Die • Feuerraum mit Vermiculite, Stahl und Guß aus- Primärluftzufuhr ist beim H 01 automatisiert. Ein gebaut manuelles Regeln der Primärluft entfällt. Die wodtke • wodtke Thermoregelung automatischer Thermoregelung überwacht selbsttätig Verbrennung Verbrennungsluftführung... -
Seite 7: Benutzung Des Ceran -Felds
Hierdurch sind Sie auch Feld, die Seitenreling und das Türglas sehr heiß bei Stromausfall immer autark. werden – auf keinen Fall ohne Hitzschutzhand- Beim Cookie ist als Besonderheit die obere Abde- schuh berühren! ckung aus hochwertigem Ceran ausgeführt, wel- ®... -
Seite 8: Brandschutzbestimmungen
Es gilt hierbei nicht die Türkante, sondern die Feuer- raumöffnung: nach vorn: ≥ 50 cm (Maß D) seitlich: ≥ 30 cm (Maß E) Wir empfehlen eine zu diesen Maßen passende wodtke Funkenschutzplatte (siehe wodtke Preislis- te). Anleitung_H01_Cookie_2012_11_06 Seite 8 von 16... -
Seite 9: Installation / Anschluss An Den Schornstein / Verbrennungsluft
Installation / Anschluss an den Schornstein / Verbrennungsluft Wichtige Hinweise Montage der Rauchrohre Die jeweils örtlich gültigen Vorschriften und Regeln Die Rauchrohre werden aufeinander gesteckt. Da- (z.B. Bauvorschriften, Landesbauordnung, feuerpoli- nach das Rauchrohr in das Wandfutter einschieben. zeiliche Vorschriften, FeuVO) müssen unbedingt Zwischen Wandfutter und Rauchrohr eine Dicht- beachtet werden! Vor Aufstellung des H 01 muss in schnur eindrücken. -
Seite 10: Brennstoffe
Brennstoffe Zugelassene Brennstoffe Lagerung von Brennholz Im H 01 dürfen nur folgende Brennstoffe ver- Holz wird am besten in den Wintermonaten geschla- brannt werden: gen und sofort, vor dem Lagern, gespalten. Das Austrocknen des Holzes wird so wesentlich be- 1. Trockenes, naturbelassenes, stückiges Holz schleunigt. -
Seite 11: Heizbetrieb
Achten Sie auf die richtige Brennstoffmenge: pro Rost legen, dazwischen Kleinholz geben. Auflage sollten nicht mehr als zwei bis drei • Mit wodtke Feueranzünder in Brand setzen. Scheite Holz (ca. 1,7 kg) auf einmal nachgelegt Niemals große Mengen von Papier oder Karton werden. -
Seite 12: Heiztabelle / Geräteeinstellungen
Heizbetrieb Heiztabelle / Geräteeinstellungen Heiztabelle: Wir empfehlen folgende Einstellungen. Diese kön- Position Sekundärluftschieber: nen je nach Brennstoffsorte und Qualität sowie Schornsteinzug individuell angepasst werden. Abb. 11: Position des Sekundärluftschiebers Tabelle 4: Heiztabelle Position Brennstoffwählers (Primärluft- Heizbetrieb mit Holz schieber): • Brennstoffwähler auf Stellung „HOLZ“. -
Seite 13: Reinigung Und Pflege
® Herausnehmen der Asche Türaussenseite auf das Glas gebracht werden, da diese Seite beim Cookie IR-beschichtet ist und der Vorsicht! In der Asche kann Glut verborgen sein. Glasreiniger die Beschichtung angreifen würde. Deshalb die Asche nur in Blechgefäße füllen. Den mitgelieferten Hitzeschutzhandschuh benutzen, um Das Feuerraumtürglas bleibt lange sauber, wenn Sie... -
Seite 14: Was Tun, Wenn
→ Anzünder von oben auf das Kleinholzlegen / chender Schornsteinzug / Verbrennungsluftver- Feuer von oben mit richtigen Anzündern (z.B. sorgung sind für die Funktion des Ofens und wodtke Feueranzünder) anzünden. AWS maßgeblich. • Falscher Brennstoff Es riecht nach Lack und raucht Zu große Holzstücke / zu viel Holz / falsche... -
Seite 15: Eg-Konformitätserklärung
EG-Konformitätserklärung Der Raumheizer H 01 "Cookie" (Hersteller wodtke GmbH, Rittweg 55-57, D-72070 Tübingen) stimmt mit den Vor- schriften folgender europäischer Richtlinien überein: 89/106/EWG Bauproduktenrichtlinie Der Nachweis erfolgte nach DIN EN 13240 (Raumheizer für feste Brennstoffe - Zeitbrand) durch Prüfbericht der staatlich akkreditierten Feuerstättenprüfstelle RWE Power AG. -
Seite 16: Kundendienst / Ersatzteile / Ihr Fachhändler
Ihrem H 01 wünscht Ihnen Ihre wodtke GmbH wodtke GmbH • Rittweg 55-57 • D-72070 Tübingen-Hirschau • Tel. 0 70 71/70 03-0 • Fax 0 70 71/70 03-50 info@wodtke.com • www.wodtke.com © wodtke GmbH, 72070 Tübingen. Alle Rechte und Änderungen vorbehalten.
