Funktionen
2-Leiter: steuert ein Ventil im
Wasservorlauf (Heizen oder Kühlen)
2-Leiter
2-Leiter
2-Leiter
2-Leiter
2-Leiter
4-Leiter: steuert 2 Ventile
(1x Heizen, 1x Kühlen) im Wasservorlauf
4-Leiter
4-Leiter
4-Leiter
4-Leiter
4-Leiter
Manuelle Wahl aus drei
verschiedenen Lüfterstufen
Autom. Lüfterstufen:
Wahl der optimalen Lüfterstufe
Auto
Auto
Auto
Auto
Auto
1) muss vor der Inbetriebnahme über die Parameter eingestellt werden, siehe „Konfiguration"
2) IR-Fernbedienung optional (TCO IR)
3) mittels optionalerAufputzdose auch zur Aufputzmontage geeignet (TCO BOX)

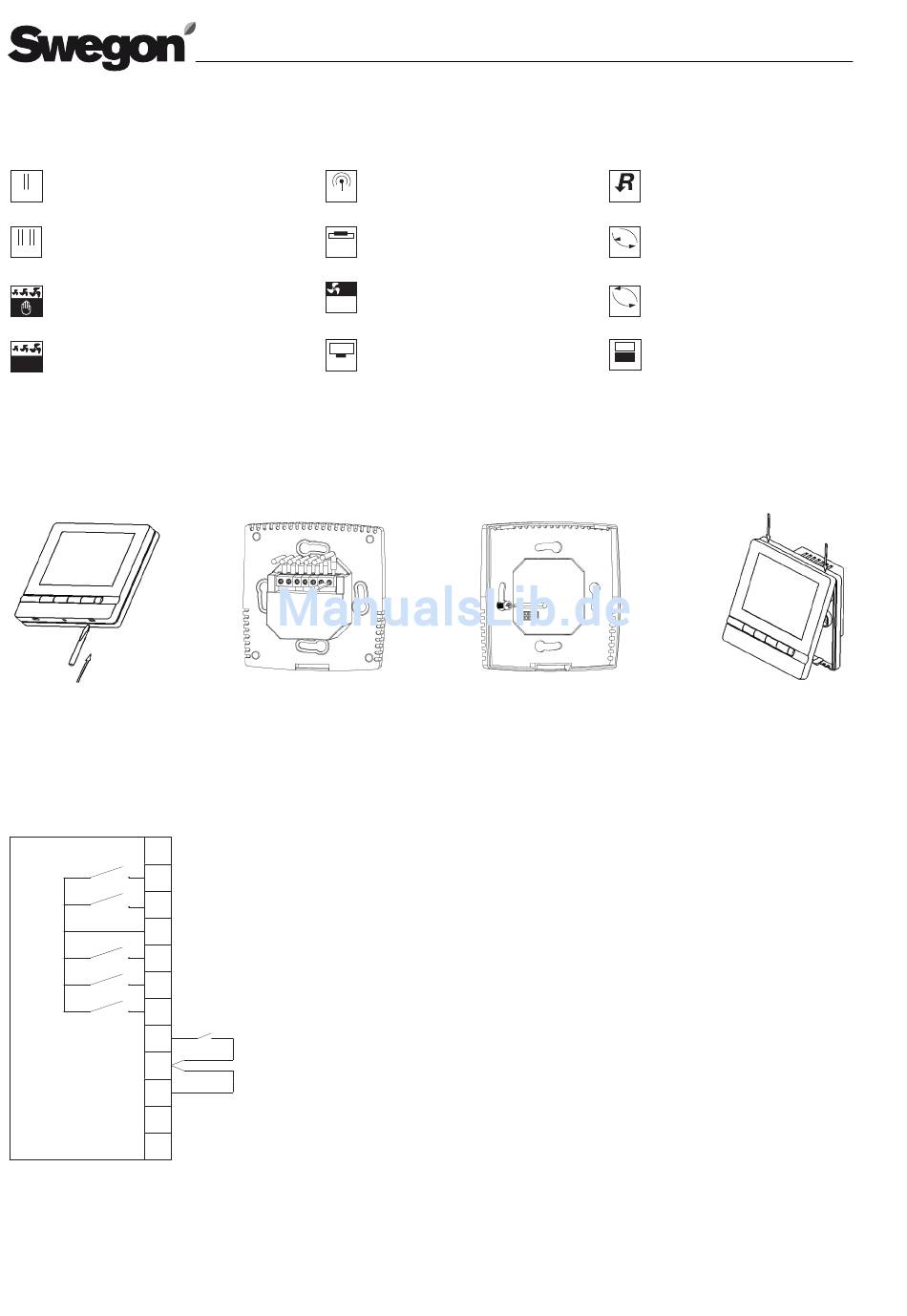

Montage
1. Mit einem flachen
Schraubendreher die Vor-
derseite des Reglers lösen
und vorsichtig abnehmen
Schaltplan
N
Val2
Val1
L
Hi
Med
Low
C1
COM
S1
}
Verdrahtung mit den Geräten Zefiro, WKE, WKC, Soffio, Insieme oder anderen Gebläsekonvektoren
Der Gebläsekonvektor muss für Regler mit Ansteuerung (230 V) geeignet sein. Die Ansteuerung der Lüfterstufen, sowie
des/der Ventile (soweit vorhanden) muss auf die entsprechenden Klemmen der Gebläsekonvektoren geführt werden.
Ob eine seperate Spannungsversorgung des Gebläsekonvektors notwendig ist, ist von Gerät zu Gerät zu überprüfen.
1)
IR-FB
1)
Unterputz-
montage
∞
Lüfter-
nachlauf
Display
2. Die elektrischen An-
schlussarbeiten gemäß
Schaltplan ausführen
N Nullleiter (Spannungsversorgung 230 V/50 Hz)
Ansteuerung Heizventil (4-Leiter)
Ansteuerung Kühl- und Heizventil (2-Leiter)/Kühlventil (4-Leiter)
L (Spannungsversorgung 230 V/50 Hz)
Ansteuerung hohe Lüfterstufe
Ansteuerung mittlere Lüfterstufe
Ansteuerung niedrige Lüfterstufe
ext. Freigabe (potentialfrei)
ext. Temperaturfühler (NTC10 k)
Nicht belegt
kommuniziert über eingebauten
IR-Empfänger mit IR-Fernbedienung
für die Unterputzmontage vorgesehen
Lüfternachlauf auch bei Erreichen
1)
des Sollwertes
LCD-Anzeige verfügbar
3. Den Regler mit den bei-
liegenden Schrauben an
der vorgesehenen Stelle
montieren
}
(max. 0,8 mm²)
Automatische Wiedereinschaltung
2)
nach Stromausfall
Restart
wechselt automatisch zwischen
3)
Auto
Heizen und Kühlen
Changeover
wechselt manuell zwischen
Manu
Heizen und Kühlen
Changeover
Ein externer Lufttemperatur-,
LUFT
Wassertemperaturfühler
H O
2
Fühler
kann angeschlossen werden
4. Regler-Vorderseite
durch „einklicken" wieder
befestigen
