6

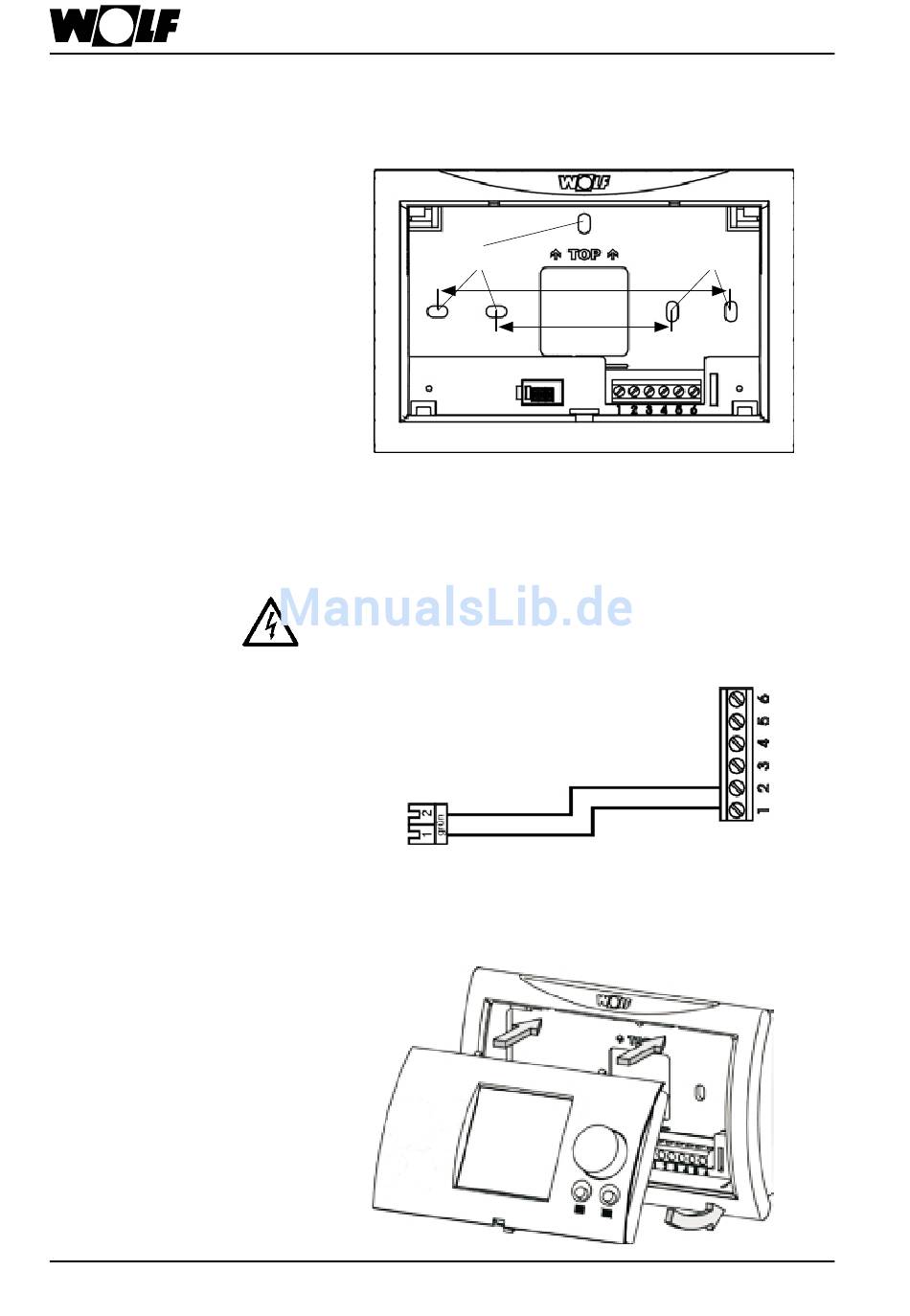

Montage
- Wandsockel aus der Verpackung nehmen
- Wandsockel auf Unterputzdose Ø 55 mm anschrauben
oder direkt an der Wand befestigen
Befestigungs-
löcher
Wandsockel
Die elektrische Verdrahtung darf nur von Fachkräften
durchgeführt werden.
Kabel für Fühler dürfen nicht zusammen mit Netzleitun-
gen verlegt werden.
- Betriebsspannung am Solarmodul abschalten
- Wandsockel mit 2-adrigem Kabel (Mindestquerschnitt
0,5mm²) entsprechend Skizze verdrahten
Grüner Stecker
des Solarmodul
eBus
- Bedienmodul BM-Solar Grafik entsprechend Skizze in
den Wandsockel einclipsen
- Betriebsspannung am Solarmodul wieder einschalten
Befestigungs-
löcher
100
60
Klemmleiste
Wandsockel
3062990_0611
