Temperaturen
Hydraulik
Erträge
zurück
Temperaturen
Temperaturen
zurück
T_Kollektor1
83,2 °C
Graph
T_Speicher1
55,4 °C
Graph
T_Rücklauf
47,2 °C
zurück
Trendkurve zur
ausgewählten Temperatur
10 °C
*
15
0
0
6
12 18 24 h
zurück
12

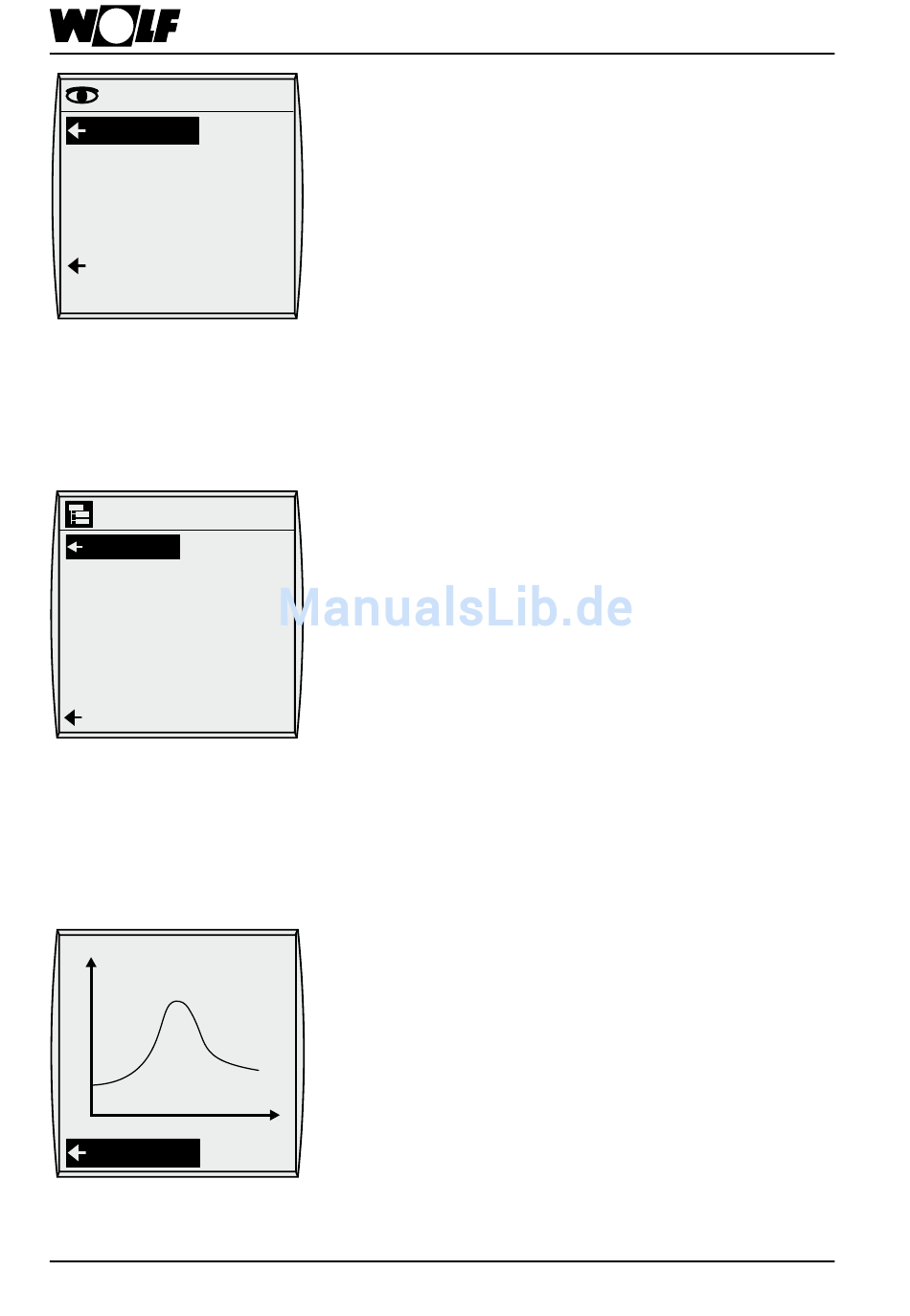

3. Bedienebene - Anzeigen
Die Bedienebene Anzeigen dient der Darstellung der
wichtigsten Informationen über das System.
Mit dem Drehknopf können folgende Menüpunkte zur
Anzeige ausgewählt werden:
Abhängig von der gewählten Anlagenkonfiguration wer-
den die entsprechenden Temperaturen eingeblendet. Die
Außentemperatur wird angezeigt wenn eine Funkuhr mit
Außenfühler oder ein Außenfühler über das WRS System
angeschlossen ist.
Zu den Kollektor- und Speichertemperaturen sowie der
Außentemperatur kann eine Trendkurve angezeigt werden.
Dazu ist der zur Temperatur gehörige Menüpunkt Graph
mit dem Bedienknopf auszuwählen und zu bestätigen.
Die Trendkurve zeigt den Temperaturverlauf von 00:00
Uhr bis zur aktuellen Uhrzeit. Bei einem Netzausfall geht
der aktuell aufgezeichnete Graph verloren. Durch die
Betätigung des Bedienknopfs kann aus dem Untermenü
Graph in das Temperaturmenü zurückgewechselt werden.
