Montage- und
Bedienungsanleitung
Bedienmodul BM-Solar
Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de
WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at
Art.-Nr.: 30 61 630 Änderungen vorbehalten
30 61 630_0607
6.6701.615
06/07
D
AT
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Wolf BM-Solar
Inhaltszusammenfassung für Wolf BM-Solar
- Seite 1 Bedienungsanleitung Bedienmodul BM-Solar Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at 30 61 630_0607 Art.-Nr.: 30 61 630 Änderungen vorbehalten...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis / Sicherheitshinweise Sicherheitshinweise ............2 Normen / Vorschriften ............3 Montage • Einsatzbereich ..............4 • Moduleinbau ..............4 • Fernbedienung ..............4 • Wandsockel ..............4 • Elektrischer Anschluss Fernbedienung ......5 Gesamtansicht ............... 6 Bedienung • Standardanzeige / Zuordnung ........6-7 •... -
Seite 3: Normen / Vorschriften
- Die einwandfreie Funktion der elektrischen Ausrüstung ist in regelmäßigen Abständen zu kontrollieren. - Störungen und Schäden dürfen nur von Fachkräften beseitigt werden. - Schadhafte Bauteile dürfen nur durch original Wolf-Ersatzteile ersetzt werden. Achtung Werden an Wolf-Regelungen technische Änderungen vorge- nommen, übernehmen wir für Schäden, die hierdurch entstehen,... -
Seite 4: Montage
Der Einbau erfolgt entweder in das zugehörige Solarmodul oder in einen Wandsockel. Bei der Montage im Wandsockel wirkt das Beidenmodul als Fernbedienung. Bei Integration des BM-Solar in das Solarmodul werden alle Moduleinbau Einstellungen vom Modul aus vorgenommen. Die elektrische Verdrahtung darf nur von Fachkräften durch- geführt werden. -
Seite 5: Elektrischer Anschluss Fernbedienung
- Betriebsspannung am Solarmodul abschalten - Wandsockel mit 2-adrigem Kabel (Mindestquerschnitt 0,5mm²) entsprechend Skizze verdrahten Grüner Stecker des Solarmoduls eBus Klemmleiste Wandsockel - Bedienmodul BM-Solar entsprechend Skizze in den Wand- sockel einclipsen - Betriebsspannung am Solarmodul wieder einschalten 30 61 630_0607... -

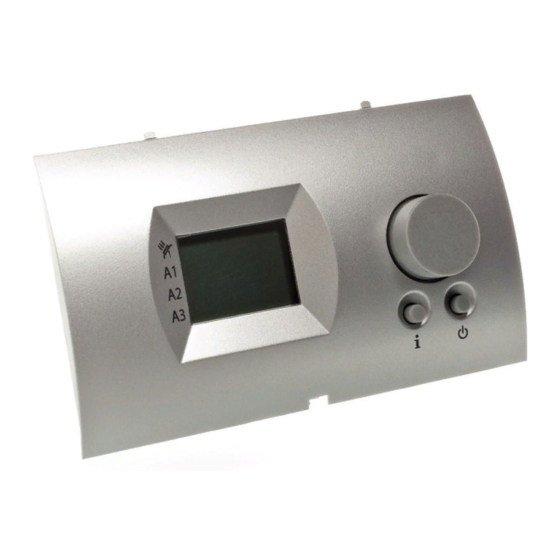

Seite 6: Gesamtansicht
Gesamtansicht Statusanzeige Display Drehknopf mit Ausgänge Tastfunktion Infotaste Ein-/Aus-Taste Standardanzeige Solarspeichertemperatur Speicher 1 Bussymbol Kollektortemperatur Kollektorfeld 1 Statusanzeige Ausgang A4 Statusanzeige Solarkreispumpe 1 und Ausgänge A1-A3 In der Standardanzeige wird in der oberen Zeile der aktuelle Wert der Solarspeichertemperatur und in der unteren Zeile der aktuelle Wert der Kollektortemperatur angezeigt. -
Seite 7: Bedienung
Bedienung Standardanzeige Zusätzlich zu den in der Standardanzeige dargestellten Werten können weitere Werte der Solaranlage am BM-Solar abgefragt werden. Durch Betätigen der Infotaste gelangt man in die Anzeigeebene. Es erscheint der Anzeigewert A01 (Solarspeichertemperatur Speicher 1). Beispiel: Durch weiteres Betätigen der Infotaste oder durch Drehen des Drehknopfes im Uhrzeigersinn können dann alle weiteren... -
Seite 8: Beschreibung Der Anzeigewerte
Bedienung Je nach eingesetztem Solarmodul stehen unterschiedliche Anzeigewerte zur Verfügung. Anzeigewerte im Einsatz Anzeige Name mit Solarmodul SM1 A : 0 1 Warmwasser-Isttemperatur Solarspeicher (°C) A : 0 2 Warmwasser-Maximaltemp. Solarspeicher (°C) A : 0 3 Kollektortemperatur (°C) A : 0 4 Maximaltemperatur Kollektor (°C) A : 0 5 Rücklauftemperatur (°C) - Seite 9 Bedienung A : 0 1 SM1: Warmwasser Isttemperatur SM1: Es wird die aktuelle Temperatur des Solarspeichers auf Solarspeicher Höhe des solaren Wärmetauschers angezeigt. SM2: Warmwasser Isttemperatur SM2: Es wird die aktuelle Temperatur des Solarspeichers 1 auf Solarspeicher 1 Höhe des solaren Wärmetauschers angezeigt. A : 0 2 SM1: Warmwasser Maximal- SM1: Es wird die maximale Warmwassertemperatur über 24...
- Seite 10 Bedienung A : 0 7 SM1: nicht vorhanden SM1: nicht vorhanden SM2: Eingang E3 SM2: Es wird der aktuelle Wert des am Eingang E3 angeschlos- senen Fühlers angezeigt. Je nach Konfiguration am SM2 kann dies die Puffertemperatur, die Warmwasser-Ist- temperatur des Solarspeichers 2, Kollektortemperatur des Kollektorfeldes 2 oder die Bypasstemperatur sein.
- Seite 11 In diesem Fall wird der Warmwasser-Sollwert am Heizgerät auf Speicherminimaltemperatur gesetzt (Sperrung der Speicher- nachladung). Diese Funktion ist nur vorhanden, wenn das Solarmodul in ein Wolf-Regelungssystem eingebunden ist. (Funktionsbeschreibung siehe Anleitung Solarmodul SM) A : 1 8 SM1: nicht vorhanden...
-
Seite 12: Parameter
Bedienung Parameter In der Parameterebene können alle veränderbaren Werte über- prüft und gegebenfalls geändert werden. Die Aktivierung der Parameterebene erfolgt über ein einmaliges Drücken des Drehknopfes. Es erscheint der Parameter P01 (Einschaltdifferenz Solar- speicher 1). Anzeige (Werkseinstellung): Durch Drehen des Drehknopfes können dann alle weiteren verfügbaren Parameter nacheinander abgefragt werden. -
Seite 13: Beschreibung Der Parameter
Bedienung Je nach eingesetztem Solarmodul stehen unterschiedliche Parameter zur Verfügung. Parameter im Einsatz mit Solarmodul SM1: Parameter Einstellbereich Werkseinst. P : 0 1 Einschaltdifferenz 8K - 30K P : 0 2 Ausschaltdifferenz 3K - 20K P : 0 3 Kollektorschutzfunktion 0(Aus) - 1 (Ein) P : 0 4 kritische Kollektortemperatur... -
Seite 14: Taste „Anlage Ein / Aus
Bedienung Weiterführung Parameter im Einsatz mit Solarmodul SM2: Parameter Einstellbereich Werkseinst. P : 2 2 Einschaltdifferenz Speicherparallelbetrieb 20 - 60K P : 2 3 Differenztemperatur Bypassbetrieb 8 - 50K P : 2 4 Funktion Ausgang A4 0 - 2 P : 2 5 Einschalttemperatur Thermostatfunktion 30 - 90°C 50°C... -
Seite 15: Störmeldungen
Störmeldungen / Technische Daten Fehlercodes Bei Auftreten einer Störung am Solarmodul SM wird der entspre- chende Fehlercode und ein Warnsymbol blinkend am Display angezeigt. blinkend Beispiel: Wenn die Störung behoben ist, geht die Anzeige wieder in die Standardanzeige über. Folgende Störmeldungen können am Solarmodul auftreten: Fehler- Störung Ursache Maßnahmen... - Seite 16 30 61 630_0607...
