Mit der MENU-Taste auf dem Tastenfeld können Sie die Kamera in den von Ihnen ge-
wünschten Modus programmieren. Alle erforderlichen Angaben fi nden Sie in Absatz
8.1. Parametereinstellungen.

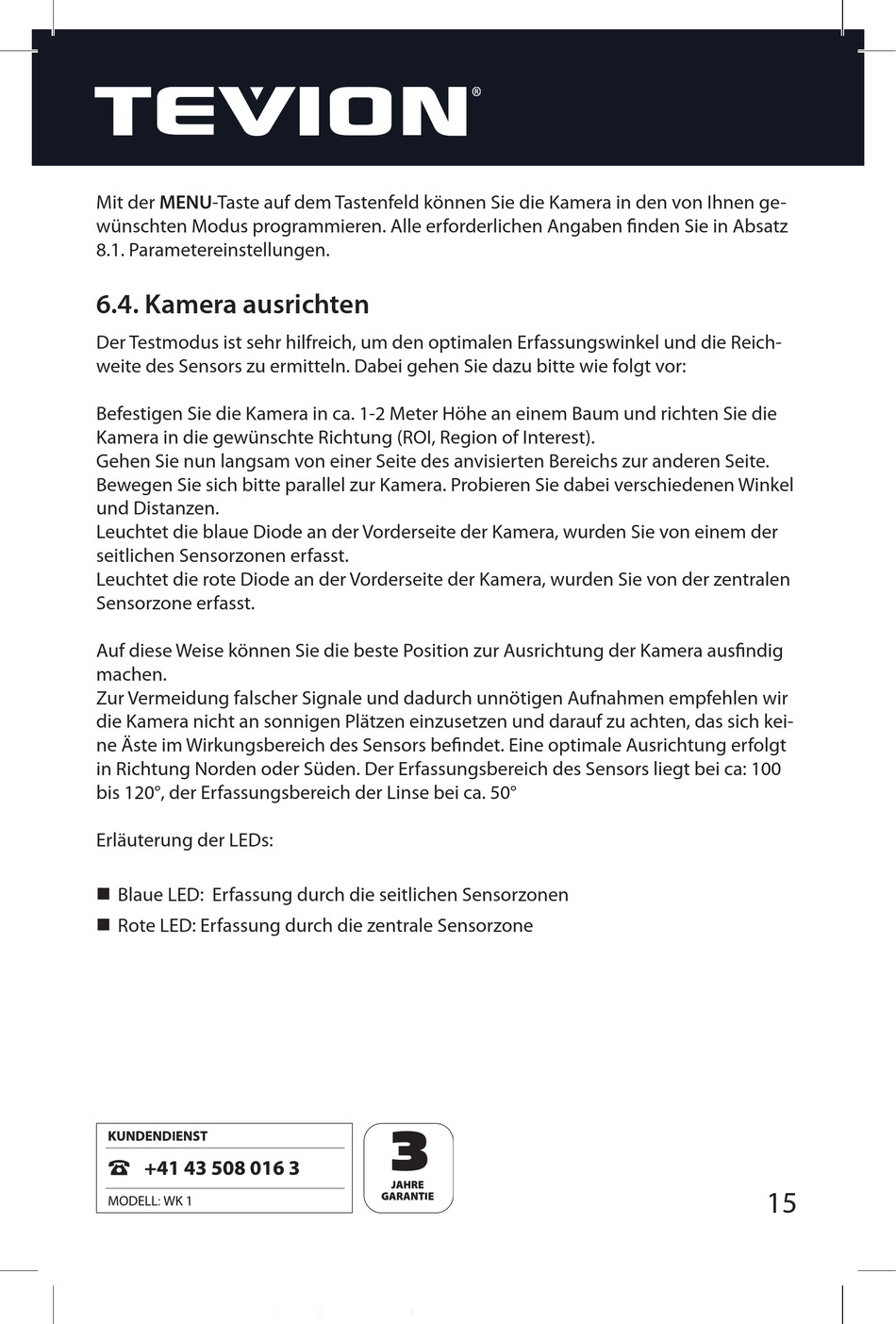

6.4. Kamera ausrichten

Der Testmodus ist sehr hilfreich, um den optimalen Erfassungswinkel und die Reich-
weite des Sensors zu ermitteln. Dabei gehen Sie dazu bitte wie folgt vor:
Befestigen Sie die Kamera in ca. 1-2 Meter Höhe an einem Baum und richten Sie die
Kamera in die gewünschte Richtung (ROI, Region of Interest).
Gehen Sie nun langsam von einer Seite des anvisierten Bereichs zur anderen Seite.
Bewegen Sie sich bitte parallel zur Kamera. Probieren Sie dabei verschiedenen Winkel
und Distanzen.
Leuchtet die blaue Diode an der Vorderseite der Kamera, wurden Sie von einem der
seitlichen Sensorzonen erfasst.
Leuchtet die rote Diode an der Vorderseite der Kamera, wurden Sie von der zentralen
Sensorzone erfasst.
Auf diese Weise können Sie die beste Position zur Ausrichtung der Kamera ausfi ndig
machen.
Zur Vermeidung falscher Signale und dadurch unnötigen Aufnahmen empfehlen wir
die Kamera nicht an sonnigen Plätzen einzusetzen und darauf zu achten, das sich kei-
ne Äste im Wirkungsbereich des Sensors befi ndet. Eine optimale Ausrichtung erfolgt
in Richtung Norden oder Süden. Der Erfassungsbereich des Sensors liegt bei ca: 100
bis 120°, der Erfassungsbereich der Linse bei ca. 50°
Erläuterung der LEDs:
 Blaue LED: Erfassung durch die seitlichen Sensorzonen
 Rote LED: Erfassung durch die zentrale Sensorzone
