Stringway ML100 Bedienungsanleitung Seite 4

3) Den Schläger auf den Befestigungsplatten beider Türme positionieren, sodass die Bohrungen der
mittleren zwei Saiten beidseitig der mittleren Innenabstützung liegen. Der Schlägerrahmen kommt
gegen die beiden seitlichen Innenabstützungen am Kopf zum Liegen.
4) Die beiden kopfseitigen Klemmhaken mit den Rändelmuttern über den Schläger befestigen, so
dass dieser fest geklemmt ist.
5) Bewegen Sie den Turm am Schlägerherz so weit nach außen, bis die flachen Seiten der Abstützungen
am Schlägerrahmen anliegen.
6) Den Turm am Schlägerherz mittels des darunterliegenden Klemmhebels fixieren.
7) Die beiden schlägerherzseitigen Klemmhaken mit den Rändelmuttern über den Schläger
befestigen, und alle Rändelmuttern festziehen.
8) Die beiden mittleren Innenabstützungen am Schlägerherz nach oben einstellen bis diese 2mm unter
den Röhrchen der Saitenösen liegen.
9) Die mittlere Kopfabstützung am Schlägerkopf nach außen stellen, bis diese gerade Kontakt
mit dem Rahmen hat.
Überprüfen Sie ob die Klemmhebel der Türme fest sind!
"Babolat" Mittelabstützung .
Die Babolat Mittelabstützung wird für Rahmen verwendet,
die eine Schlägerherzbrücke mit reduziertem Querschnitt
haben. Diese kann aber auch für die meisten anderen
Rahmen benutzt werden, wenn der Besaiter dies bevorzugt.

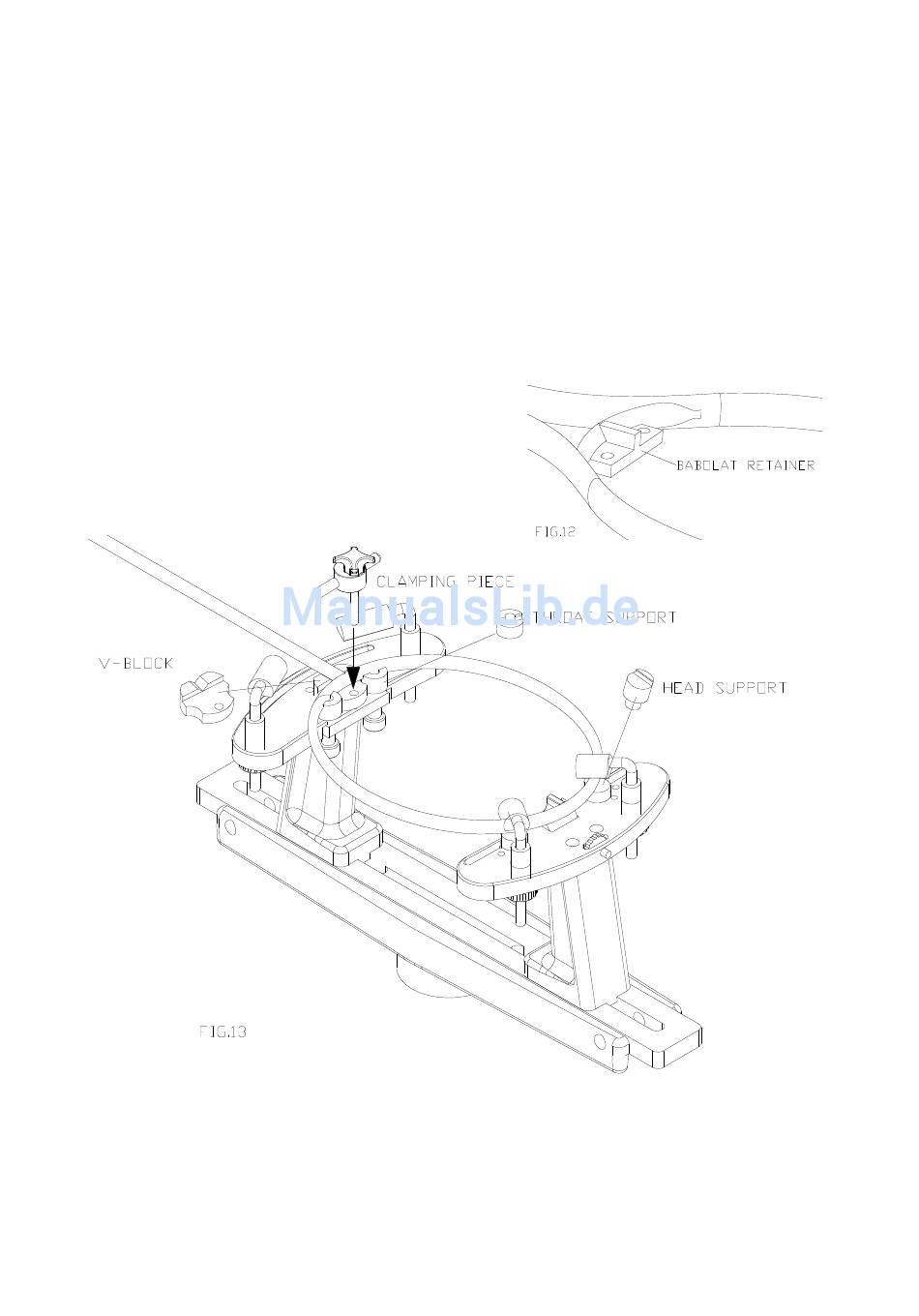

B4. Montage eines Badmintonschlägers auf dem Drehteller (Fig. 13).
Ein Badmintonschläger wird anders befestigt als ein Tennisschläger:
- Höhere Badmintonabstützungen werden am Schlägerkopf an Stelle der weißen Tennisabstützungen
verwendet.
- Die beiden schlägerherzseitigen Klemmhaken werden nicht benutzt.
- Ein Klemmstück mit einer Schraube wird schlägerherzseitig benutzt. Die Schraube wird in die
Gewindebohrung der mittleren Abstützung eingeschraubt.
- Ein Block mit V-Nut (V-Block) wird zur Abstützung des Schafts benutzt.
