Ergotron StyleView Sit Stand Combo System Benutzerhandbuch Seite 14

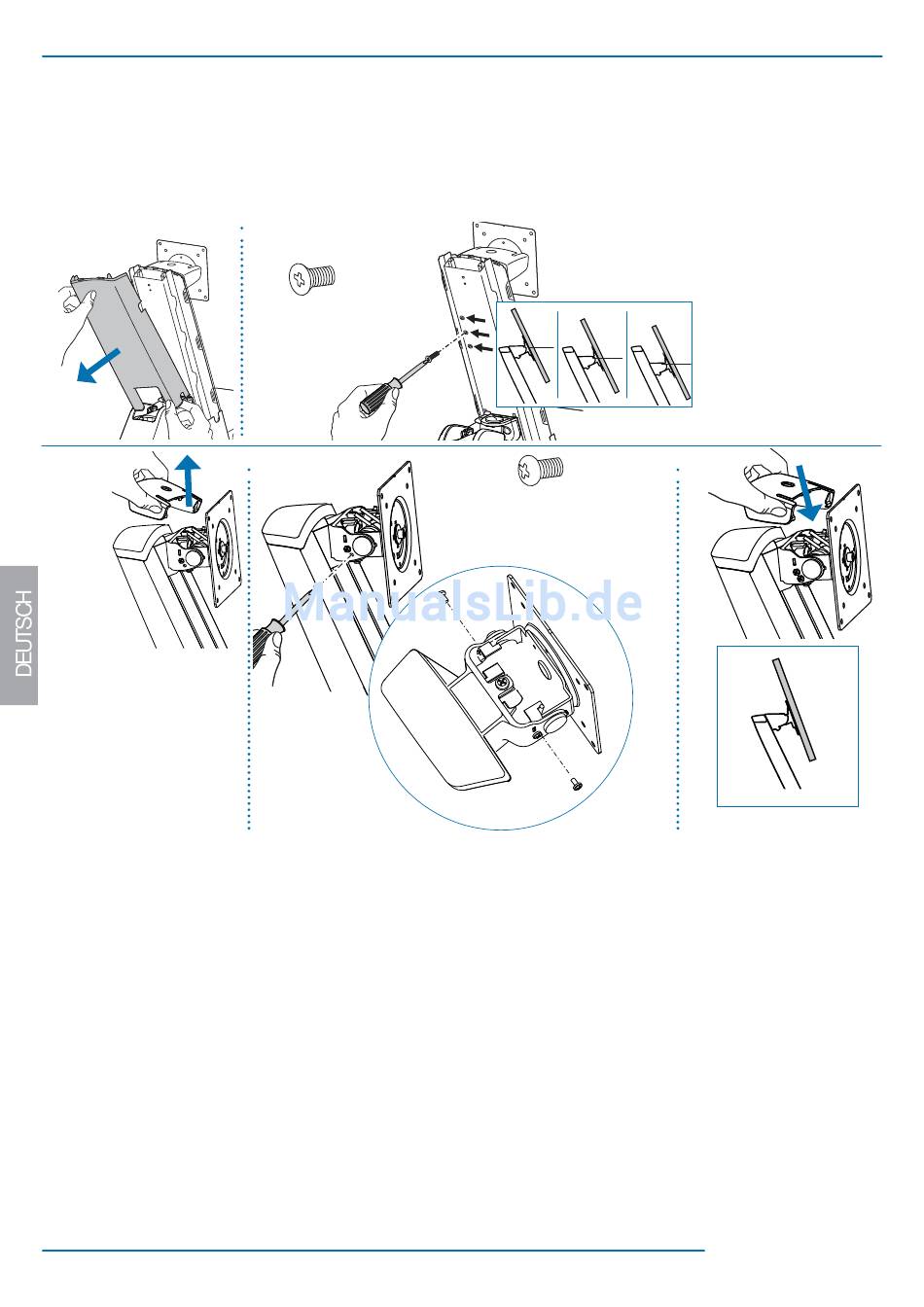

Optionale Traglastmodifi zierung
Optionale Anpassung der Tragkraft - nur für Bildschirme mit einem Gewicht von 8,2 bis 11,3 kg (18 bis 25 lbs)
WICHTIG: Die Optionen zum Heben und Neigen des Bildschirms stehen in diesem Fall nicht zur Verfügung. Zur Unterstützung des zusätzlichen Gewichts muss der
Bildschirm auf einer von drei möglichen Höhenpositionen fi xiert werden (Abstand von 64 mm bzw. 2,5 Zoll). Die Neigungseinstellung des Bildschirms ist auf 20°
festgesetzt. Für die Montage von Bildschirmen mit einem Gewicht von bis zu 8,2 kg (18 lbs) fahren Sie mit der nächsten Seite fort.
i
a
ii
a
14 of 23
b
1x
Senkkopfschraube
M4 x 8mm
b
M4 x 6mm
2x
Flachkopfschraube
1x
1x
c
20˚
888-45-207-W-02 rev.K • 10/14
