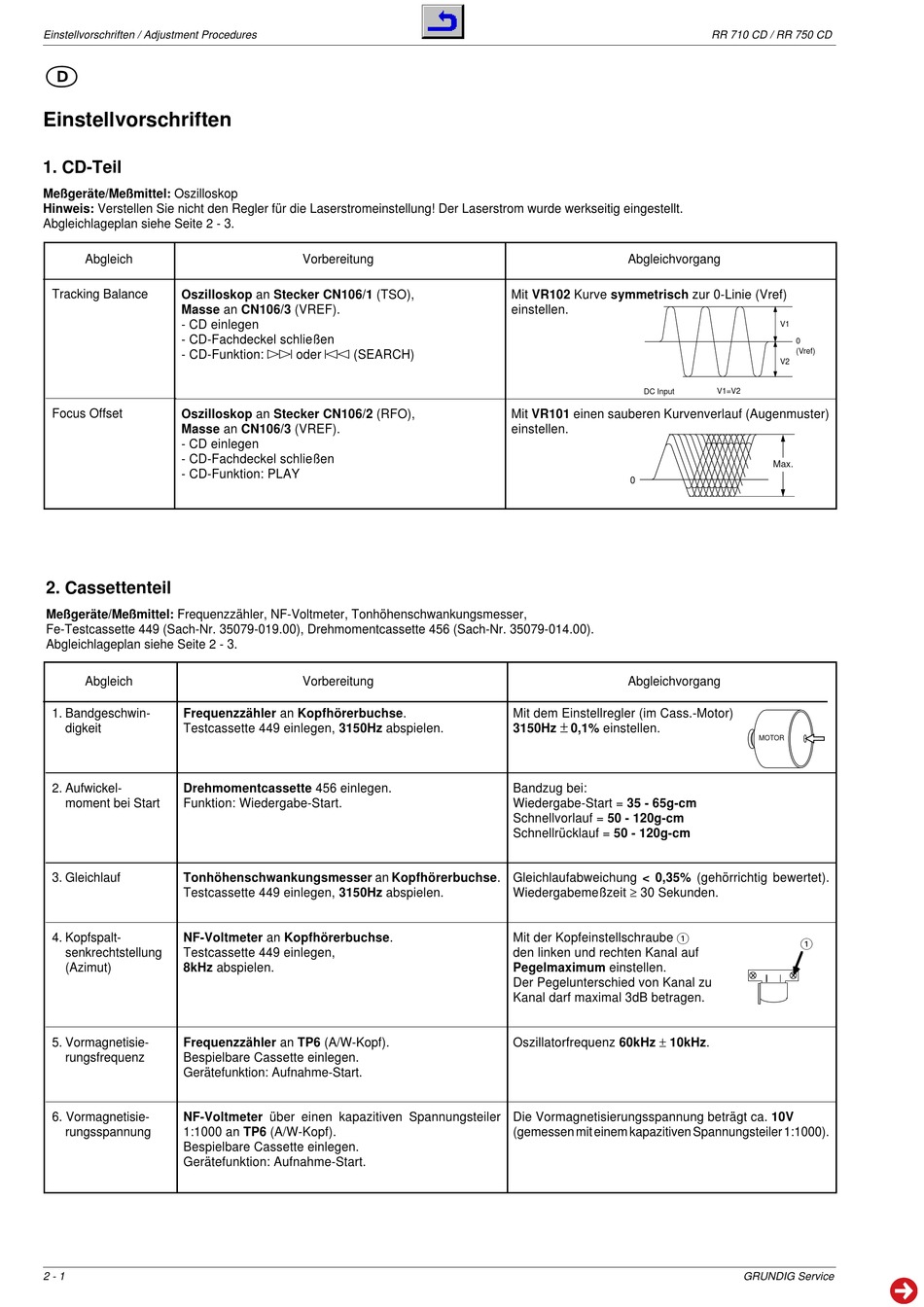

Einstellvorschriften / Adjustment Procedures

Einstellvorschriften

1. CD-Teil
Meßgeräte/Meßmittel: Oszilloskop
Hinweis: Verstellen Sie nicht den Regler für die Laserstromeinstellung! Der Laserstrom wurde werkseitig eingestellt.
Abgleichlageplan siehe Seite 2 - 3.
Abgleich
Tracking Balance
Oszilloskop an Stecker CN106/1 (TSO),
Masse an CN106/3 (VREF).
- CD einlegen
- CD-Fachdeckel schließen
- CD-Funktion: T oder S (SEARCH)
Focus Offset Oszilloskop an Stecker CN106/2 (RFO),
Masse an CN106/3 (VREF).
- CD einlegen
- CD-Fachdeckel schließen
- CD-Funktion: PLAY
2. Cassettenteil
Meßgeräte/Meßmittel: Frequenzzähler, NF-Voltmeter, Tonhöhenschwankungsmesser,
Fe-Testcassette 449 (Sach-Nr. 35079-019.00), Drehmomentcassette 456 (Sach-Nr. 35079-014.00).
Abgleichlageplan siehe Seite 2 - 3.
Abgleich
1. Bandgeschwin- Frequenzzähler an Kopfhörerbuchse.
digkeit Testcassette 449 einlegen, 3150Hz abspielen.
2. Aufwickel- Drehmomentcassette 456 einlegen.
moment bei Start Funktion: Wiedergabe-Start.
3. Gleichlauf Tonhöhenschwankungsmesser an Kopfhörerbuchse.
Testcassette 449 einlegen, 3150Hz abspielen.
4. Kopfspalt- NF-Voltmeter an Kopfhörerbuchse.
senkrechtstellung Testcassette 449 einlegen,
(Azimut) 8kHz abspielen.
5. Vormagnetisie- Frequenzzähler an TP6 (A/W-Kopf).
rungsfrequenz Bespielbare Cassette einlegen.
Gerätefunktion: Aufnahme-Start.
6. Vormagnetisie- NF-Voltmeter über einen kapazitiven Spannungsteiler
rungsspannung 1:1000 an TP6 (A/W-Kopf).
Bespielbare Cassette einlegen.
Gerätefunktion: Aufnahme-Start.
2 - 1
Vorbereitung
Vorbereitung
Abgleichvorgang
Mit VR102 Kurve symmetrisch zur 0-Linie (Vref)
einstellen.
DC Input
Mit VR101 einen sauberen Kurvenverlauf (Augenmuster)
einstellen.
0
Abgleichvorgang
Mit dem Einstellregler (im Cass.-Motor)
±
3150Hz 0,1% einstellen.
Bandzug bei:
Wiedergabe-Start = 35 - 65g-cm
Schnellvorlauf = 50 - 120g-cm
Schnellrücklauf = 50 - 120g-cm
Gleichlaufabweichung < 0,35% (gehörrichtig bewertet).
Wiedergabemeßzeit ≥ 30 Sekunden.
Mit der Kopfeinstellschraube 1
den linken und rechten Kanal auf
Pegelmaximum einstellen.
Der Pegelunterschied von Kanal zu
Kanal darf maximal 3dB betragen.
Oszillatorfrequenz 60kHz ± 10kHz.
Die Vormagnetisierungsspannung beträgt ca. 10V
(gemessen mit einem kapazitiven Spannungsteiler 1:1000).
RR 710 CD / RR 750 CD
V1
0
(Vref)
V2
V1=V2
Max. >1V
MOTOR
1
