Montage

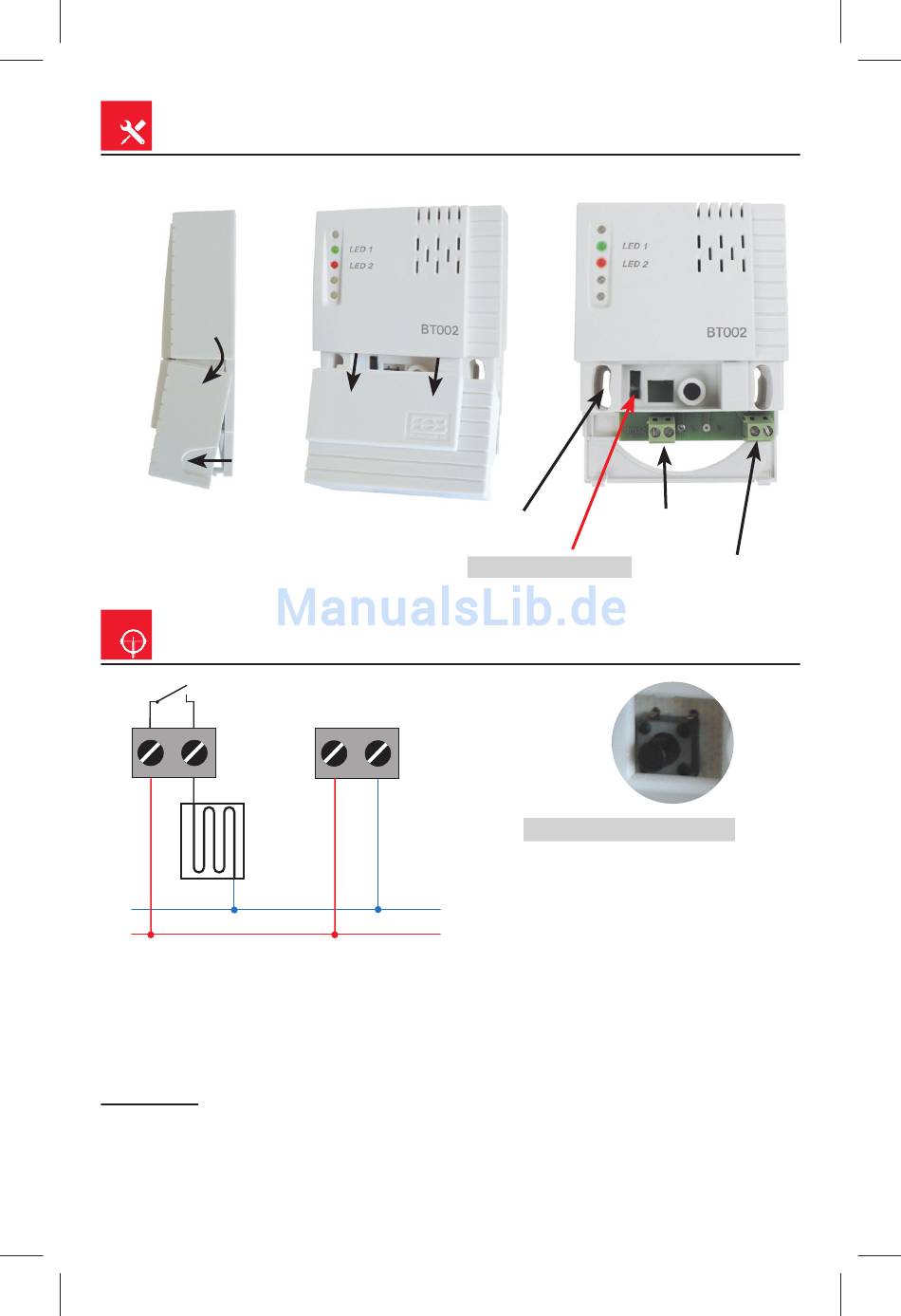

Abb.1
Leitungsschema
HEIZUNG/
VERBRAUCHER
max. 16 A
Die Montage dürfen nur Personen mit entsprechender Qualifi kation
durchführen! Die Montage darf nur im spannungslosen
Warnung:
Schutz gegen Überstrom und Kurzschluss im Primärkreislauf der Einrichtungen
(vorgeschalteter Kurzchlussschutz) muss ein Teil der Gebäude-Installation werden.
Eine entsprechende Trennvorrichtung muss als Teil der Elektroinstallation im
Gebäude gestellt werden und muss beide Pole gleichzeitig von Strom trennen.
Abb.2
Löcher zur Installation auf
KU/KP68
FUNKTIONSTASTE
N
L
N
230 V/ 50Hz
L
Zustand durchgeführt werden!
Abb.3
Ausgangsklemmen
Leistungsklemmen
Abb.4
FUNKTIONSTASTE:
KURZES DRÜCKEN
- Erlernen vom Code.
LANGES DRÜCKEN (ca 5s)
- RESET, der Code wird vom
Speicher gelöscht (grüne und
rote Diode blinken
gleichzeitig).
