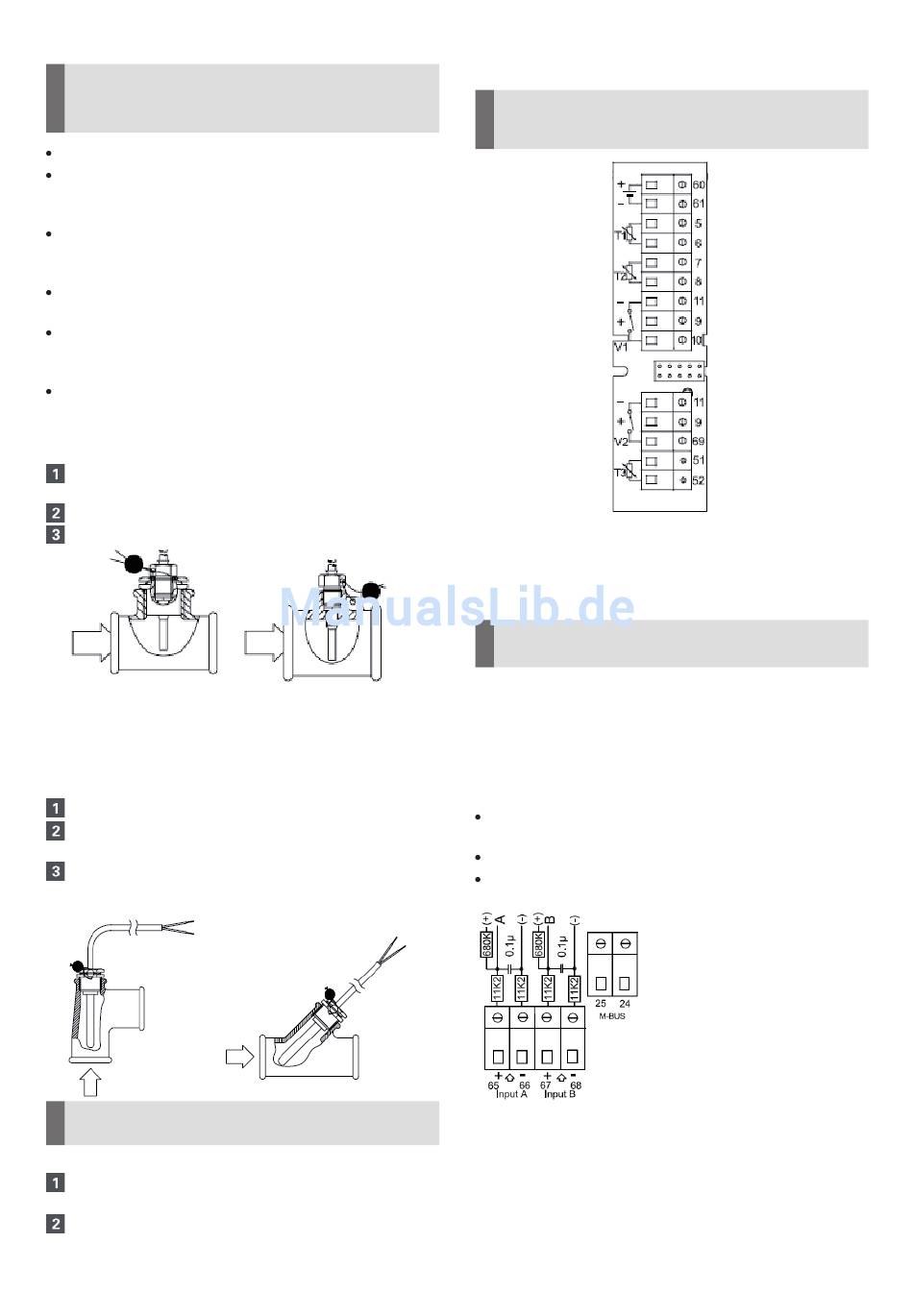

Multical 602 Montageanleitung Seite 4

! Temperaturfühler dürfen nur so verbaut werden,
wie sie geliefert worden sind. - Die Kabel dürfen
weder gekürzt noch verlängert werden.
Die Temperaturfühler vorsichtig behandeln!
Die Temperaturfühler-Kabel nicht in der Nähe von
Kabelschächten oder -kanälen verlegen. - Mindestab-
stand von 300 mm einhalten.
Das Typenschild des Vorlauffühlers ist mit einem
roten, das Typenschild des Rücklauffühlers mit einem
blauen Streifen gekennzeichnet.
Auf symmetrischen Einbau der Temperaturfühler
achten - vorzugsweise direkt eintauchend.
Bei dem Einbau in Tauchhülsen müssen die Fühler bis
zum Boden der Tauchhülse eingeschoben und dann
fixiert werden.
Der Temperaturfühler muss in jedem Fall bis in die
Rohrmitte reichen.
Montage der Temperaturfühler direkt eintauchend
Verschlussschraube aus dem Kugelhahn, Spezial-T-
Stück bzw. Volumenmessteil herausschrauben.
Temperaturfühler einführen.
M10 Schraube des Fühlers festschrauben.
Montage der Temperaturfühler in Tauchhülsen
Fühlertauchhülsen werden am besten in T-Stücke mit
45°- oder 90°- Winkel eingebaut. Die Spitze der Tauchhül-
se zeigt dabei gegen die Strömungsrichtung und ist in
der Mitte der Strömung platziert.
Plastikteil auf den Temperaturfühler klippsen.
Temperaturfühler mit dem Plastikteil so tief wie
möglich in die Tauchhülse einführen.
Die Leitung mit der beiliegenden Messingschraube
(M4) sichern. - Dabei die Schraube nur handfest
eindrehen.
! Mischinstallationen direkt eintauchend bzw. Monta-
ge in Tauchhülsen sind zu vermeiden.
Abschliessende Arbeiten
Anschlussverschraubung und beide Temperaturfüh-
ler plombieren.
Rechenwerkober- und -unterteil an einer Verbin-
dungsstelle mit einer der beiliegenden Klebeplom-
ben plombieren - idealerweise an der glatten Fläche
an der Oberseite.
Seite 15.1.6
Hinweise zum Anschluss des Volumenmessteils
! Der Anschluss unterscheidet sich je nach Volu-
menmessteil: mit einem Reed-Schalter, 24V aktiv
Impuls oder ULTRAFLOW Volumengeber.
Reed-Schalter: Klemmen V1 11 / 10
ULTRAFLOW: Klemmen V1 11 (-blau) / 9 (+rot) / 10
(SIG gelb)
! Volumenmessteil und Rechenwerk müssen diesel-
be Pulswertigkeit haben.
Erweiterungsmodule
Das Rechenwerk verfügt über Steckplätze für Erweite-
rungsmodule. Diese Module sind ohne Rückwirkung auf
die Verbrauchserfassung und können ohne Verletzung
der Eichmarke nachgerüstet werden.
2 Impulsausgänge CE und CV (Kopfmodul): Einbin-
dung in das Techem Funk-System (IFS)
M-Bus Modul mit 2 Impulseingängen
Analogmodul, 0/4 ... 20 mA Ausgang (Speisung 230V
oder 24V zwingend)
(M-Bus Modul)
Die einschlägigen ESD-Vorschriften (ESD: elektrosta-
tische Entladungen) sind zu beachten. Für Schäden
(insbesondere an der Elektronik), die aus deren Nichtbe-
achtung resultieren, wird keine Haftung übernommen.
[SYMBOL Berührung]
