Multical 602 Montageanleitung Seite 3

E Nicht möglich: ein Durchflusssensor soll nicht unmit-
telbar nach einem Ventil platziert werden, abgesehen
von Absperrhähnen (Kugelventiltyp), die völlig offen
sein müssen, wenn sie nicht zum Absperren verwen-
det werden
F Vorsicht: ein Durchflusszähler darf nie zu nahe an der
Saugseite von einer Pumpe platziert werden.
G Nicht möglich: ein Durchflusssensor soll nicht nach
einem Umlenkbogen in zwei Ebenen platziert werden.
Achten Sie auf ausreichenden Abstand (min. 50 cm)
zwischen dem Rechenwerk und möglichen Quellen
für elektromagnetische Störungen (Schalter, Elekt-
romotoren, Frequenzumrichter, Leuchtstofflampen,
usw.).
Werden mehrere Zähler in einer Einheit eingebaut,
sollte darauf geachtet werden, dass bei allen Zählern
die gleichen Einbaubedingungen herrschen. Wird
der Zähler im gemeinsamen Rücklauf zweier Kreise
eingebaut, muss der Einbauort ausreichend weit
d.h. mind. 10 x DN vom T-Stück entfernt sein, damit
sich die unterschiedlichen Wassertemperaturen gut
mischen können.

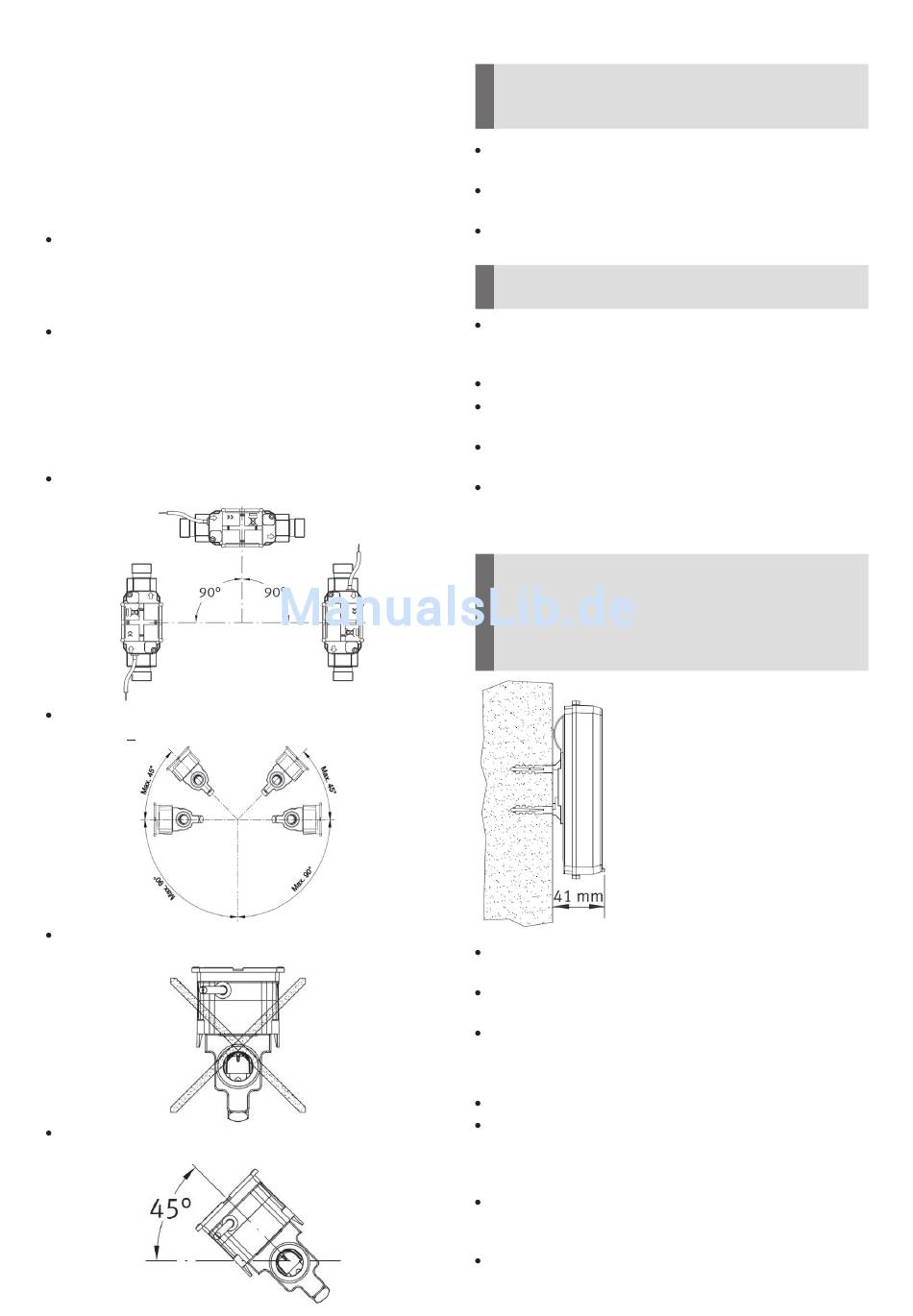

Der Zähler kann sowohl waagerecht und senkrecht
als auch schräg eingebaut werden.
Der Zähler darf bis zu ±45° zur Rohrachse nach oben
u. bis zu +45° zur Rohrachse nach unten gedreht
werden.
Der Zähler darf nicht mit dem Elektronikgehäuse nach
oben montiert werden.
Bei der Installation in feuchter Umgebung muss der
Zähler 45° zur Rohrachse gedreht werden.
Seite 15.1.5
Innerhalb einer Liegenschaft möglichst einheitlich
!
montieren! Die Anzeige muss jederzeit zugänglich
und ohne Hilfsmittel ablesbar sein.
Wir empfehlen, vor dem Volumenmessteil einen
Schmutzfänger einzubauen.
Vor dem Zähler (bzw. Schmutzfänger) und hinter dem
Zähler Absperrorgane einbauen.
Vor der Zählermontage die Leitung gründlich spülen -
dabei noch das Zählerersatzstück verwenden.
Der Pfeil auf der Seite des Volumenmessteils muss
!
mit der Strömungsrichtung übereinstimmen.
Beim Zählerwechsel unbedingt die Dichtflächen der
Anschlussverschraubung säubern.- Dabei auch im-
mer die neuen Dichtungen verwenden.
Absperreinrichtungen öffnen und Dichtheit prüfen.
Die Fühlerenden müssen in jedem Fall bis mindes-
tens in die Mitte des Rohrquerschnitts reichen.
Nach der Montage eine Dicht- und Funktionsprüfung
durchführen.
Dokumentieren Sie die abschliessende Inbetriebnah-
me.
Rechenwerk an der Wand befestigen
! Wenn die Temperatur des Heizmediums 55 °C we-
sentlich übersteigt und/oder wenn wegen beengter
Einbauverhältnisse die Ablesbarkeit eingeschränkt
ist, müssen Sie das Rechenwerk separat an einer
ebenen Wand befestigen. - Dafür gibt es einen
separaten Wandbeschlag.
Für das Rechenwerk einen trockenen, gut zugängli-
chen Platz wählen.
Vorhandene Kabellängen der Temperaturfühler bei
der Auswahl der Montagestelle beachten.
Verwenden Sie den Wandbeschlag zur Markierung
der beiden 6 mm Bohrlöcher.
Hinweise zur Montage der Temperaturfühler
Der Zähler wird immer mit 2 freien Fühlern geliefert.
Bei den Varianten ULTRAFLOW qp 1,5 - 2,5 m
ein Temperaturfühler direkt in das Volumenmessteil
eingeschraubt werden: je nach Zähler-Variante kann
das der Rücklauf- oder der Vorlauffühler sein.
Die Temperaturfühler können in Spezial-Kugelventile
(qp 1,5 - 6 m 3 /h) oder für diesen Fühlertyp freigegebe-
ne Tauchhülsen (>qp 6 m
Die Spezial-Kugelventile und passende Einbausätze
müssen separat bestellt werden.
3 /h kann
3
/h) montiert werden.
