Montage - Multical 602 Montageanleitung

Das Rechenwerk eignet sich sowohl für Volumen-
messteile mit einem Reed-Schalter, 24V aktiv Impuls
wie auch ULTRAFLOW Volumengeber.
Dauerdurchfluss qp 0.6 - 1500 m
Der Zähler hat als fest einprogrammierten Stichtag
(target date) den 01.01. Der Stichtagswert wird im
Zähler um Mitternacht zwischen dem 31.12. und dem
01.01. gebildet. - Dieser Stichtag kann nur mit Hard-
und Software des Herstellers Kamstrup geändert.
Infocodes
Der Multical® 602 überwacht konstant eine Reihe wichti-
ge Funktionen wie zum Beispiel Spannungsversorgung
oder Temperaturfühler. Bei schwerwiegenden Fehlern im
Messsystem oder in der Installation wird blinked „Info"
angezeigt, so lange der Fehler besteht. Das „Info"-Feld
erlischt automatisch, wenn der Fehler behoben worden
ist. Ein Infoereigniszähler zeigt, wie oft der Informati-
onscode geändert worden ist. Ein Fehlerstundenzähler
zählt die Anzahl Stunden, während denen der InfoCode
grösser als Null gewesen ist. Ein Infologger speichert die
letzten 50 Änderungen, von denen die letzten 36 ange-
zeigt werden können.
Es gibt folgende Infocodes:
Infocode Beschreibung
0 Keine Unregelmässigkeiten
1 Die Versorgungsspannung ist
unterbrochen gewesen
8 Temperaturfühler T1 ausserhalb
Messbereich
4 Temperaturfühler T2 ausserhalb
Messbereich
32 Temperaturfühler T3 ausserhalb
Messbereich
Spannungsversorgung
Der Multical® 602 ist mit Batterieversorgung, mit 230
VAC- oder 24 VAC-Netzmodul lieferbar.
Die Versorgungsmodule können ersetzt werden,
!
ohne die Eichplombe zu brechen.
Batterie
3.65 VDC, D-Zelle Lithium, 10 Jahre + Reserve, die An-
wendung der Datenmodule, häufige Datenkommunikati-
on und hohe Umgebungstemperatur sind Faktoren, die
das Austauschintervall reduzieren werden.
Netzversorgung
230 VAC / 24 VAC, Eingebauter SuperCap eliminiert
Betriebsstillstand bei kurzfristigem Netzausfall (Nur Ver-
sorgungsmodule Typ 602-0000-7 und Typ 602-0000-8).
3 /h
Ansprechzeit
-
-
1 ... 10 Min.
1 ... 10 Min.
1 ... 10 Min.

Montage

Allgemeine Montagehinweise
Für den Zähler bzw. das Zählerersatzstück einen
trockenen, gut zugänglichen Platz (Ablesung und
Austausch!) wählen. Die Umgebungstemperatur darf
nicht höher als 55 °C sein.
Achten Sie bei der Wahl der Einbaustelle auf die
!
Länge der fest angeschlossenen Fühlerkabel.
Keine Schweiss-, Löt- oder Bohrarbeiten in der Nähe
des Zählers ausführen.
Der Zähler sollte in der Originalverpackung bleiben
bis alle Anschluss-, Isolier- und Spülarbeiten beendet
sind.
Der Zähler ist gegen Beschädigung durch Stösse oder
Vibrationen zu schützen, die am Einbauort entstehen
können. Bei Inbetriebnahme müssen die Absperror-
gane langsam geöffnet werden.
Hinweise zur Montage
des Volumenmessteils/Rechenwerks
Die korrekte Platzierung des Volumenmessteils (Vor-
oder Rücklauf) geht aus dem Etikett auf der Vorder-
seite des Zählers hervor. Die Durchflussrichtung ist
durch den Pfeil auf der Seite angegeben.
Bei der Montage muss das Volumenmessteil span-
nungsfrei eingebaut werden. Darüber hinaus müssen
die Rohrleitungen vor und hinter dem Volumenmess-
teil ausreichend befestigt bzw. unterstützt sein.
Je nach Volumenmessteil sind die notwendigen Ein-
lauf- noch Auslaufstrecke einzuhalten.

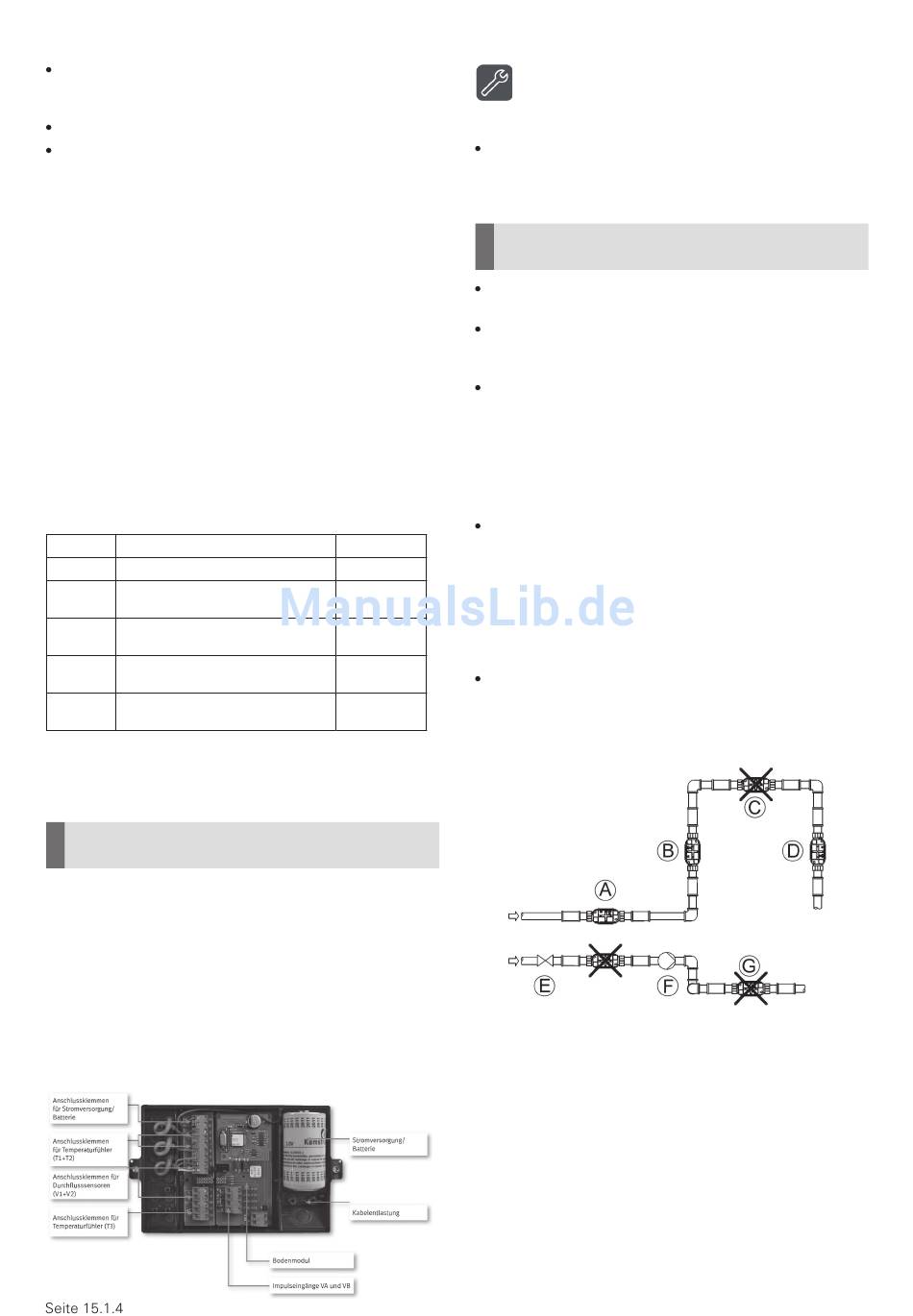

In der folgenden Skizze haben wir geeignete und nicht
geeignete Einbaustellen zusammenfassend dargestellt:
А Geeignete Platzierung des Durchflusssensors
B Geeignete Platzierung des Durchflusssensors
C Nicht geeignete Platzierung wegen Gefahr von Luftan-
sammlungen. Luftblasen und -ansammlungen im
Volumenmessteil führen zur Fehlfunktion. Sollte der
Einbau jedoch nur an einem solchen Hochpunkt mög-
lich sein, muss eine Entlüftungsmöglichkeit vorhan-
den sein. - Der Einbau an einem Tiefpunkt ist ebenso
zu vermeiden, da sich dort Schmutz ansammelt, der
den Zähler beschädigen kann.
D Möglich in geschlossenen Systemen
Nicht möglich in offenen Systemen wegen möglichen
Luftaufbaus im System
