3.3 Restrisiken
Auch bei vorschriftsmäßiger
Benutzung der Maschine bestehen
die nachfolgend aufgeführten
Restrisiken:
Verletzungsgefahr durch das frei
laufende Sägeblatt im Arbeitsbereich.
Gefährdung durch Bruch des
Sägeblattes.
Gefährdung durch wegfliegende
Werkstückteile.
Gefährdung durch Lärm und Staub.
Unbedingt persönliche
Schutzausrüstung wie Augen- Gehör-
und Staubschutz tragen.
Eine geeignete Absauganlage
einsetzen!
Gefährdung durch Strom bei nicht
ordnungsgemäßer Verkabelung.
Körperkontakt mit geerdeten Geräten
(z.B. Rohre, Heizkörper, Kochherde
etc.) vermeiden.
4. Maschinenspezifikation
4.1 Technische Daten
Sägeblattgröße
254x 2,8x 30mm
Leerlaufdrehzahl
Max Schnitthöhe 90°/45°
Max. Schnittlänge 90°/45°
Sägeblattneigung
Tischschwenkung links/rechts 46°/46°
Maschinengewicht
Netzanschluss
230V ~1L/N 50-60Hz
Aufnahmeleistung
Betriebsstrom
Anschlussleitung(H05VV-F)
Bauseitige Absicherung
Die Maschine ist gemäß EN61029
zweifach isoliert.
Klasse 2 Laser
<1mW, 400-700nm
Stromversorgung
2 Batterien AAA
4.2 Schallemission
Werte ermittelt nach EN 1807:1999
(Messunsicherheitsfaktor 4 dB)
Schalleistungspegel ( nach EN 3746):
Leerlauf
Schalldruckpegel ( nach EN 11202):
Leerlauf
Die angegebenen Werte sind
Emissionspegel und sind nicht
notwendigerweise Pegel für sicheres
Arbeiten.
Sie sollen dem Anwender der
Maschine eine bessere Abschätzung
der Gefährdung und des Risikos
ermöglichen.
4.3 Lieferumfang
1 Kapp-und Gehrungssäge
2 Verlängerungsstücke
1 Werkstückanschlag
1 Werkstückklemme
1 Staubbeutel
1 Sägeblatt 40Zähne
1 Ringschlüssel
Gebrauchsanleitung
Ersatzteilliste

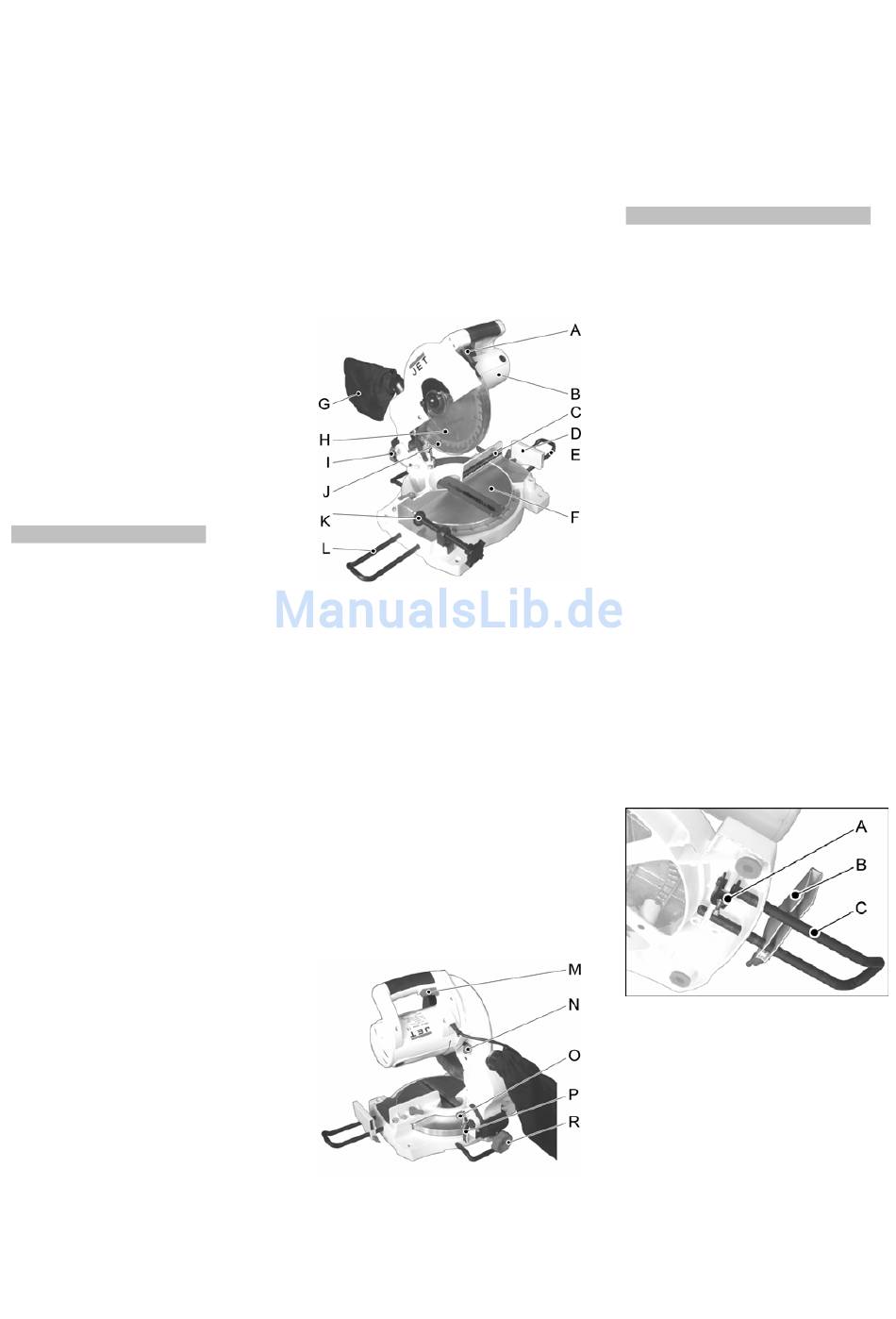

4.4 Beschreibung der Maschine
4500 U/min
75/45mm
A......Entriegelungsschalter
135/90mm
B.....Motorgehäuse
0°-45°
C....Werkstückanschlag
17 kg
D....Ablänganschlag
E, L..Verlängerungsstücke
1400W
6,1 A
F....Maschinentisch
2x1mm²
G....Staubsack
10A
H....Sägeblatt
I.....Schwenkklemmung
J...Sägeblattschutzhaube
K....Werkstückklemme
101,5 dB(A)
88,7 dB(A)
Fig 1
Fig 2
M....Handgriff mit Schalter
N.... Sägewellenverriegelungstaster
O.... Sägekopfverriegelungsbolzen
P....Schwenkskala
R....Schwenkklemmung
5. Transport und Inbetriebnahme
5.1.Transport und Aufstellung
Die Aufstellung der Maschine sollte in
geschlossenen Räumen erfolgen,
tischlerübliche Bedingungen in der
Werkstatt sind dabei ausreichend.
Die Aufstellfläche muss ausreichend
eben und belastungsfähig sein. Die
Maschine kann bei Bedarf auf der
Aufstellfläche befestigt werden.
Aus verpackungstechnischen
Gründen ist die Maschine nicht
komplett montiert.
5.2 Montage
Wenn Sie beim Auspacken einen
Transportschaden feststellen
benachrichtigen Sie umgehend Ihren
Händler, nehmen Sie das Gerät nicht
in Betrieb!
Entsorgen Sie die Verpackung bitte
umweltgerecht.
Entfernen Sie das Rostschutzfett vom
Maschinentisch mit einem milden
Lösungsmittel.
Montage der Verlägerungsstücke
Fig 3
Den Ablänganschlag (B, Fig 3) auf
der gewünschten Seite aufschieben.
Die Verlängerungsstücke (C) mit den
Blechbügeln (A) im Maschinensockel
festklemmen.
Montage des Staubsackes
Verwenden Sie zum Auffangen von
Spänen und Staub den Staubsack
(G, Fig 1).
Der Staubsack kann über den
Anschluss an der Rückseite der
