4.5
Elektrische Anschlüsse
Der Comfofond-L wird durch den ComfoAir Luxe
gesteuert und mit Strom versorgt. Hierzu müssen
der Temperatursensor und die Solepumpe des
Comfofond-L an die Luxe-Anschlussplatine des
ComfoAir Luxe angeschlossen werden. Diese Luxe-
Anschlussplatine befi ndet sich ander Oberseite des
ComfoAir Luxe.
Der Temperatursensor muss an die Klemmen,
die mit dem Text Tge und GND gekennzeichnet
sind, angeschlossen werden. Der Sensor ist
verpolungssicher. Aus diesem Grund ist es unwichtig
welche Farbe der Draht hat, der auf der Klemme Tge
oder GND angeschlossen wird.

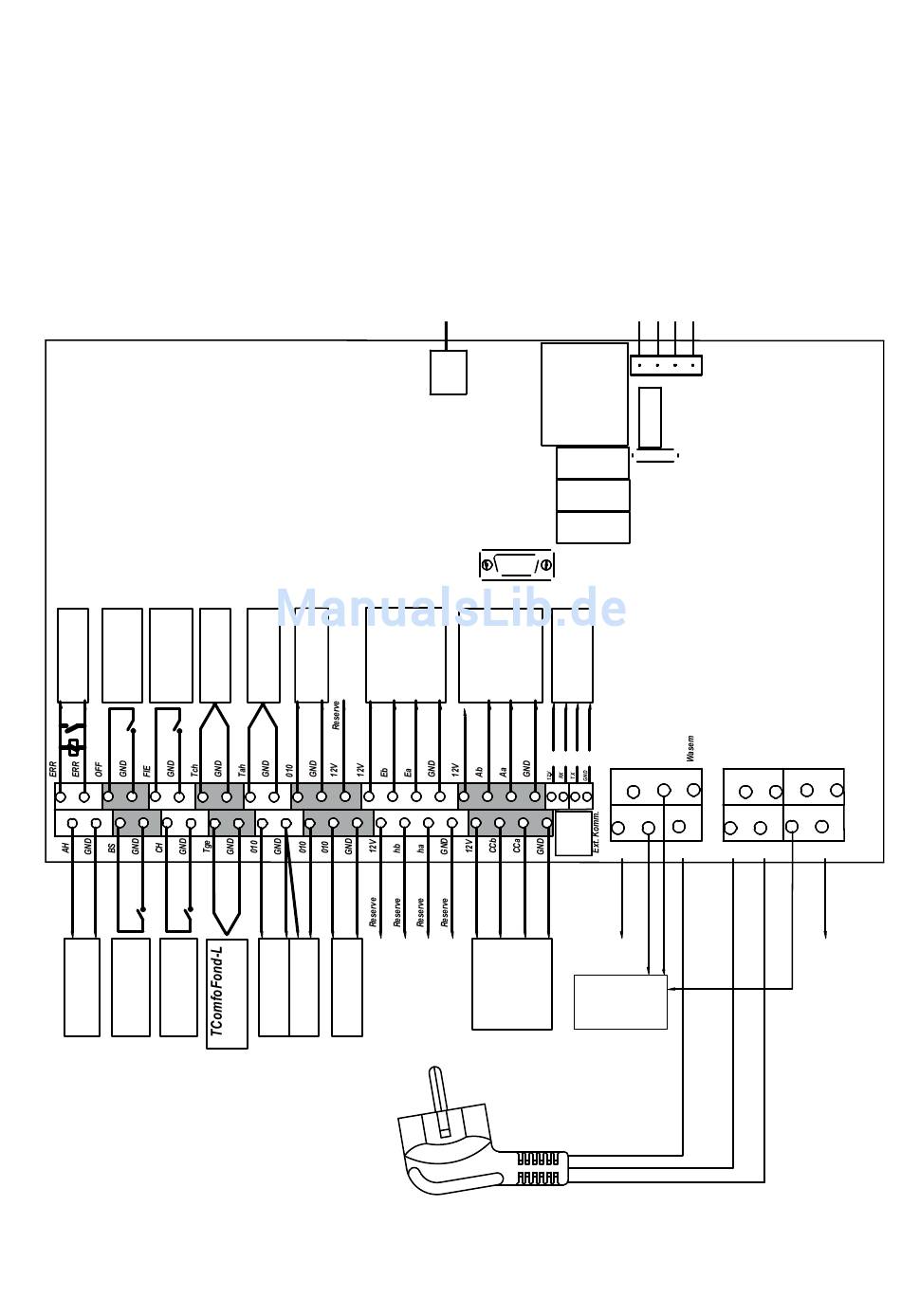

Luxe-Anschlussplatine des ComfoAir Luxe
Die Solepumpe muss an den Stromblock der
Luxe-Anschlussplatine angeschlossen werden. Da
die Pumpe des Comfofond-L nicht kontinuierlich
laufen muss, wird sie an eine Stromversorgung
angeschlossen, die durch den ComfoAir Luxe
gesteuert wird. Diese Stromversorgung befi ndet sich
in der Klemme, die mit dem Text C gekennzeichnet
ist.
Komm.-Basis
RS232 - PC
RS232 - KFB
ComfoFond-L
pumpe
L2
L1
E
/
C
N
N
N
L3
PE
N
L
PE
PE
PE
PE
PE
11
