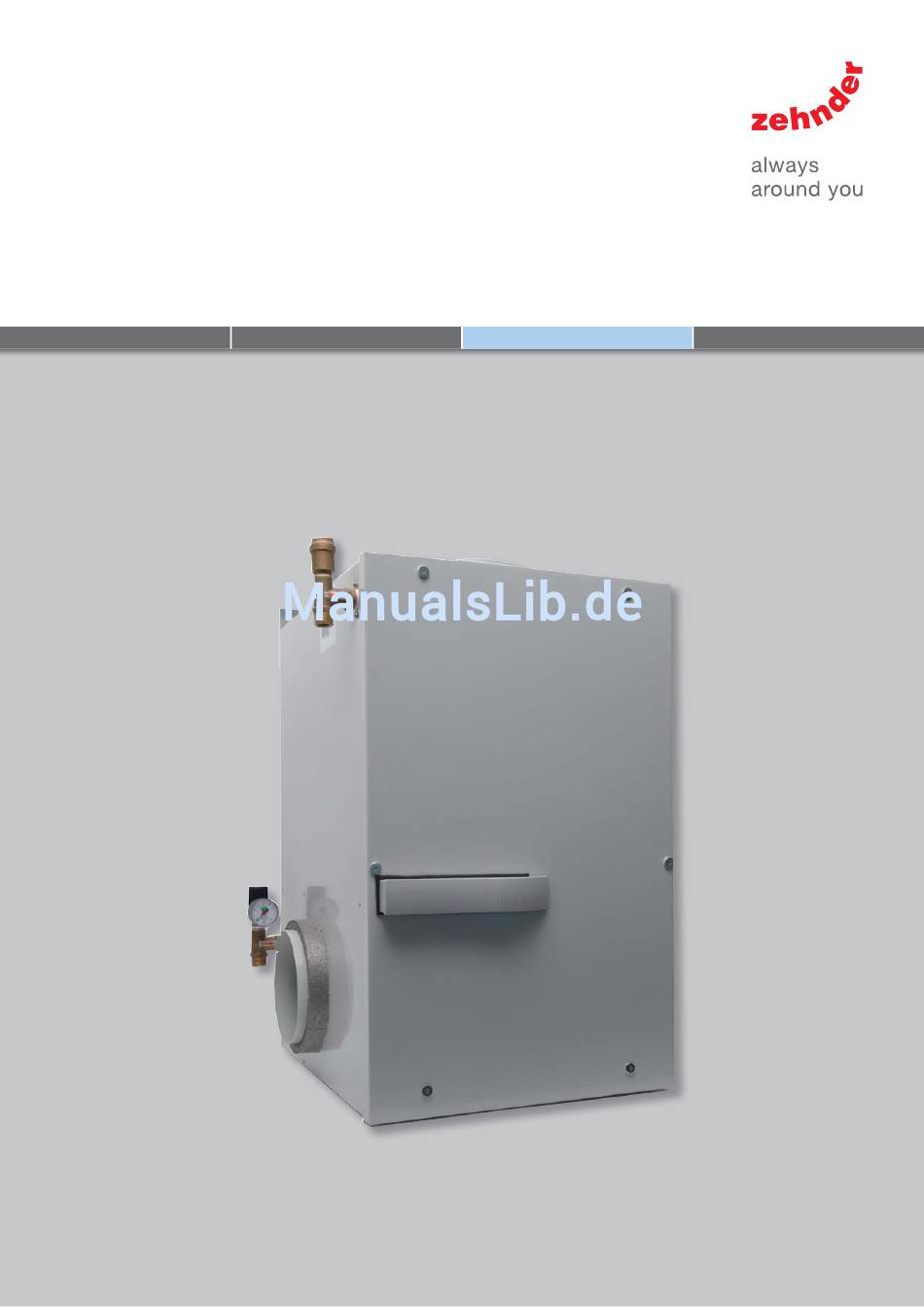

- Seite 1 ComfoFond-L Betriebsanleitung Instrukcja obsługi dla użytkownia Manuel de l’utilisateur Manuale d’uso Gebruikershandleiding User Manual Heating Cooling Fresh Air Clean Air...
- Seite 2 Alle Rechte vorbehalten. Die Zusammenstellung dieser Dokumentation ist mit größter Sorgfalt erfolgt. Dennoch haftet der Herausgeber nicht für Schäden aufgrund von fehlenden oder nicht korrekten Angaben in dieser Bedienungsanleitung.. DE - II...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort ......................1 Einleitung und Sicherheit ..................1 Funktionsweise des Systems ..................2 Vorteile ......................2 Bedienung ......................3 CE-Kennzeichnung und Garantie ................3 Wartung ......................6 Filter ..............................6 Manometer ............................... 6 Störungen ......................7 III - DE... - Seite 4 DE - IV...
-
Seite 5: Vorwort
Die Bedienungsanleitung enthält alle Informatio- Zehnder. Wir wünschen Ihnen viel Komfort. nen, die zu einer sicheren und optimalen Bedie- nung und Wartung des ComfoFond-L beitragen. Das Gerät unterliegt ständiger Entwicklung und Wozu dient dieses Gerät? Verbesserung. Dadurch kann Ihr ComfoFond-L Der ComfoFond-L ist ein Bodenwärmetauscher,... -
Seite 6: Funktionsweise Des Systems
Frostschutz für die ComfoAir Luxe Einheit; Erhaltung einer ausgewogenen mechanischen Beatmung. Bedienung Der ComfoFond-L wird durch den ComfoAir Luxe gesteuert, an den der ComfoFond-L angeschlos- sen ist. Die Bedienung funktioniert anhand von vorab eingestellten Parametern vollkommen auto- matisch. Diese Parameter werden durch den Ins- tallateur eingestellt und können, falls gewünscht,... -
Seite 7: Ce-Kennzeichnung Und Garantie
CE-Kennzeichnung Haftung und Garantie Der ComfoFond-L wurde für den Einsatz in so genannten Komfortlüftungssystemen entwickelt Garantiebestimmungen und gefertigt. Jede andere Verwendung wird als‚ Der Hersteller gewährt auf den ComfoFond-L unsachgemässe Verwendung‘ betrachtet und eine Garantie von 24 Monaten nach der Instal- kann zu Beschädigungen am ComfoFond-L oder... -
Seite 8: Wartung
Filtern des ComfoAir Luxe Funktionsweise des Systems. ausgetauscht. Der ComfoFond-L muss jedes Jahr durch einen Ersetzen Sie (mindestens) einmal Spezialisten inspiziert und gereinigt werden. Um halbjährlich den Filter. sicher zu sein, dass der ComfoFond-L jahrelang... -
Seite 9: Manometer
Störungen Manometer Den Druck des ComfoFond-L mindestens Der ComfoFond-L selbst verfügt nicht über eine einmal jährlich kontrollieren. visuale Störungsmeldung, die Störungscodes anzeigt. Kontrollieren Sie den Systemdruck auf dem Der ComfoAir Luxe besitzt eine digitale Manometer des ComfoFond-L. Steuerung, die Störungscodes wiedergibt. In der... - Seite 10 Wszelkie prawa zastrzeżone. Niniejsza dokumentacja została sporządzona z najwyższą starannością. Wydawca nie ponosi odpowiedzialności za jakiekolwiek szkody powstałe na skutek nieumieszczenia w niej informacji lub umieszczenia w niej nieprawidłowych informacji. PL - I...
- Seite 11 Spis treści Wstęp ......................1 1. Wprowadzenie i bezpieczeństwo ................1 2. Zasady działania ......................2 3. Zalety ......................2 4. Obsługa ......................2 5. Deklaracja zgodności we i gwarancja ..............3 6. Konserwacja urządzenia ................... 4 Filter ..............................4 Manometr ..............................
- Seite 12 PL - III...
-
Seite 13: Wstęp
ComfoFond-L, jest gruntowym gliko- obsługi i konserwacji urządzenia ComfoFond-L. lowym wymiennikiem ciepła z firmy Zehnder. Ży- Urządzenie to jest stale ulepszane i rozwijane. czymy Państwu pełnego komfortu i satysfakcji z Dlatego też urządzenie ComfoFond-L może nie- użytkowania urządzenia. -
Seite 14: Zasady Działania
ComfoAir Luxe; Zachowanie zrównoważonej wentylacji mechanicznej. Obsługa Urządzenie ComfoFond-L jest sterowane z pa- nelu ComfoAir Luxe, do którego jest podłączone. System działa w pełni automatycznie w oparciu o zadane parametry. Parametry te programuje instalator i w razie potrzeby może je zmieniać. -
Seite 15: Deklaracja Zgodności We I Gwarancja
24 miesiące po niezgodne z przeznaczeniem i może doprowa- zamontowaniu, lecz nie dłużej niż 30 miesięcy dzić do uszkodzeń urządzenia ComfoFond-L lub po jego wyprodukowaniu. Roszczenia gwaran- obrażeń ciała, za które producent nie ponosi cyjne mogą być zgłaszane wyłącznie w związku odpowiedzialności. -
Seite 16: Konserwacja Urządzenia
ComfoAir Luxe. prowadzi do zmniejszenia wydajności syste- Filtr należy wymieniać (co najmniej) raz na pół roku. Urządzenie ComfoFond-L powinno być raz w roku przeglądane i czyszczone przez przeszko- Wyłączyć urządzenie ComfoAir Luxe z lonego instalatora lub serwisanta. Aby zapewnić... -
Seite 17: Manometr
Usterki Manometr Przynajmniej raz w roku należy kontrolować Urządzenie ComfoFond-L nie posiada ciśnienie w urządzeniu ComfoFond-L. cyfrowego panelu sterowania, pokazującego kody usterek. Ciśnienie w systemie sprawdza się za pomocą Urządzenie ComfoAir Luxe posiada cyfrowy manometru umieszczonego na urządzeniu panel sterowania, który wyświetla kody usterek. - Seite 18 Tous droits réservés. La rédaction de cette documentation a fait l’objet d’une attention toute particulière. Toutefois, l’éditeur décline toute responsa- bilité pour les dommages quels qu’ils soient qui résulteraient de l’absence d’informations ou d’informations erronées fi gurant dans ce manuel. FR - I...
- Seite 19 Table des matières Avant-Propos ......................1 Introduction et sécurité ..................... 1 2. Principe de fonctionnement ..................2 3. Avantages ......................2 4. Actionnement ......................2 5. Marquage CE et garantie ..................3 6. Maintenance ......................4 Filtre ..............................4 Manomètre ............................... 5 Défauts ......................
- Seite 20 FR - III...
-
Seite 21: Avant-Propos
Conservez ce manuel à proximité du tions. ComfoFond-L pendant toute sa durée de vie; Toute modification du ComfoFond-L ou de Risque de blessures corporelles de son manuel est interdite;... -
Seite 22: Principe De Fonctionnement
Le ComfoFond-L permet d’atteindre les dont une unité de récupération de chaleur objectifs suivants: ComfoAir Luxe, un ComfoFond-L et un système Amélioration du confort dans le logement; de canalisations. Les appareils sont actionnés Réduire la température de soufflage en été;... -
Seite 23: Marquage Ce Et Garantie
Marquage CE et garantie Responsabilité Le ComfoFond-L a été conçu et fabriqué pour Conditions de garantie une utilisation dans un système de ventilation Le fabricant garantit le ComfoFond-L pour une équilibrée avec récupération de chaleur de période allant de 24 mois après l’installation Zehnder. -
Seite 24: Maintenance
ComfoAir Luxe. façon optimale. Remplacez le filtre (au moins) 1 fois Le ComfoFond-L doit être inspecté et nettoyé tous les six mois. chaque année par un spécialiste. Afin d’assu- rer un fonctionnent sans problèmes de votre Mettez le ComfoAir Luxe hors tension. -
Seite 25: Manomètre
Une copie le sol. de ce manuel est disponible auprès de Zehnder. La pression idéale est de 1,5 bar. Si la pression est inférieure à 0,5 bar ou supé- rieure à... - Seite 26 Tutti i diritti riservati. La presente documentazione è stata redatta con la massima attenzione. Tuttavia, non è possibile considerare l’editore responsabile di eventuali danni derivanti dalla mancanza o dall’inesattezza delle informazioni fornite IT - I...
- Seite 27 Sommario Premessa ......................1 Introduzione e sicurezza ................... 1 2. Funzionamento del sistema ..................2 3. Vantaggi ......................2 4. Funzionamento ......................2 5. Marcatura CE e garanzia ................... 3 6. Manutenzione ......................4 Filtro ..............................4 Manometro ............................... 5 Guasti ......................
- Seite 28 IT - III...
-
Seite 29: Premessa
ComfoFond-L o al relativo manuale; Pericolo di lesioni personali Durante gli interventi di assistenza, assicu- all’utente. rarsi che sul ComfoFond-L non sia presente o non possa essere presente corrente. Dubbi o richieste Per togliere la corrente dal ComfoFond-L In caso di dubbi o richieste è possibile contatta- occorre eliminarla dal ComfoAir Luxe allo re il fornitore. -
Seite 30: Funzionamento Del Sistema
Tubazione. essere modifi cati dall’installatore. ComfoFond-L. Se la pompa del ComfoFond-L è accesa, a indi- ComfoAir Luxe. carlo sarà presente il testo “EWT” sul CC-Ease o sul CCLuxe del ComfoAir Luxe.. Le tubazioni vengono interrate e collegate all’a- bitazione. -
Seite 31: Marcatura Ce E Garanzia
Vengono effettuate modifi che non autorizzate del ComfoFond-L quando esso raggiunge la fi sull‘unità. ne del suo ciclo di vita utile. Se il ComfoFond-L non può essere restituito al fornitore, non smal- tirlo con i normali rifi uti industriali, ma chiedere piuttosto all’ente di smaltimento rifi uti locale... -
Seite 32: Manutenzione
(periodicamente), il sistema di ventilazione del ComfoAir Luxe. non funzionerà più correttamente. Sostituire il filtro (almeno) una volta Il controllo e la pulizia del ComfoFond-L vanno ogni sei mesi. effettuati annualmente da parte di uno speciali- sta. Per essere certi che il ComfoFond-L conti- Togliere la corrente dal ComfoAir Luxe. -
Seite 33: Manometro
Guasti Manometro Controllare almeno una volta l’anno la Il ComfoFond-L non è dotato di un dispositivo pressione del ComfoFond-L. di controllo digitale che visualizza i codici dei guasti. Questo dispositivo digitale di Controllare la pressione del sistema sul visualizzazione dei codici è, invece, presente sul manometro del ComfoFond-L. - Seite 34 Alle rechten voorbehouden. Bij de samenstelling van deze documentatie is uiterste zorg betracht, de uitgever kan echter niet verantwoordelijk worden gehouden voor enige schade ontstaan door het ontbreken of onjuist vermelden van informatie in deze handleiding. NL - I...
- Seite 35 Inhoudsopgave Vooorwoord ......................1 Inleiding en Veiligheid ....................1 2. Werking systeem ......................2 3. Voordelen ......................2 4. Bediening ......................2 5. CE-markering en Garantie ..................3 6. Onderhoud ......................4 Filter ..............................4 Drukmeter ..............................5 Storingen ......................5 II - NL...
- Seite 36 NL - III...
-
Seite 37: Inleiding En Veiligheid
Gefeliciteerd, u bent eigenaar van de ComfoFond-L, een vloeistof bodemwisselaar De handleiding bevat alle informatie die bij- van Zehnder. Wij wensen u veel comfort toe. draagt aan een veilige en optimale bediening en onderhoud van de ComfoFond-L. Het apparaat is onderworpen aan voortdurende ontwikkeling Waarvoor dient dit apparaat? en verbetering. -
Seite 38: Werking Systeem
Werking systeem Voordelen Het systeem bestaat uit enkele componenten De ComfoFond-L helpt bij het bereiken van het waaronder een warmteterugwinunit, een volgende: ComfoFond-L en een leidingsysteem. De Meer comfort in de woning; apparaten worden bediend middels een Vermindering van de inblaastemperatuur in bedieningspaneel van de ventilatieunit. -
Seite 39: Ce-Markering En Garantie
Niet geautoriseerde wijzigingen en of modifi ca- einde van zijn levensduur. Indien het niet ties aan de installatie zijn aangebracht. mogelijk is de ComfoFond-L terug te leveren, gooi deze dan niet bij het normale afval. Informeer bij de gemeente naar de mogelijk- heden voor hergebruik van componenten of milieuvriendelijke verwerking van de materialen. -
Seite 40: Onderhoud
ComfoFond-L 350 ComfoFond-L 550 Zorg ervoor dat er tijdens het uitvoeren van Trek het oude filter (B) uit de ComfoFond-L. onderhoudswerkzaamheden geen spanning op de ComfoFond-L staat. Verwijder hiervoor de spanning van de gekoppelde ventilatieunit. Houdt er rekening mee dat het vloeistofcircuit onder druk staat. -
Seite 41: Drukmeter
Storingen Drukmeter Inspecteer minimaal één maal per jaar de De ComfoFond-L zelf beschikt niet over een druk van de ComfoFond-L. digitale besturing die storingscodes weergeeft. De ventilatieunit heeft een digitale besturing Controleer de druk van het systeem op de ma- die storingscodes weergeeft. - Seite 42 All rights reserved. This documentation has been compiled with the utmost care. The publisher cannot be held liable for any damage caused as a result of missing or incorrect information in this manual. EN - I...
- Seite 43 Table of contents Foreword ......................1 Introduction and safety ..................... 1 2. Operating principles ....................2 3. Advantages ......................2 4. Operation ......................2 5. CE certification and warranty ................... 3 6. Maintenance ......................4 Filter ..............................4 Pressure meter ............................5 Malfunctions ......................
- Seite 44 EN - III...
-
Seite 45: Foreword
Congratulations, you are the owner of a ComfoFond-L, a fluid-driven ground-source This manual provides all the information heat exchanger from Zehnder. We wish you lots required for safe and optimal operation and of comfort. maintenance of the ComfoFond-L The device is subject to continuous development and im- provement. -
Seite 46: Operating Principles
Frost protection for the ComfoAir Luxe unit; Maintaining a balanced mechanical ventilation. Operation The ComfoFond-L is controlled by the ComfoAir Luxe to which it is connected. This runs entirely automatically based on preset parameters. These parameters are programmed by the fi tter and if required can be adjusted by him. -
Seite 47: Ce Certification And Warranty
Parts are used that were not supplied by the Consult with the supplier about what should be manufacturer; done with the ComfoFond-L at the end of its Unauthorized alterations and/or modifi cations useful life. If the ComfoFond-L cannot be have been made to the unit. -
Seite 48: Maintenance
ComfoFond-L. ing will cease. This can lead to a build-up Click the handles (A) in the ComfoFond-L. of moisture and results in problems with Return power to the ComfoAir Luxe. mould. Long-term deactivation of the ComfoAir Luxe must therefore be prevented. -
Seite 49: Pressure Meter
Malfunctions Pressure meter Inspect the pressure in the ComfoFond-L at The ComfoFond-L does not have a digital con- least once a year. trol system that indicates malfunction codes. The ComfoAir Luxe has a digital control system Check the pressure in the system on the that indicates malfunction codes. - Seite 52 Asia Great Britain (Russia) Zehnder Comfosystems Sevastopolsky Prospect 11G (China) A division of Zehnder Group UK Ltd (2nd Floor) Zehnder (China) Unit 1, Brookside Avenue 117152 Moscow Indoor Climate Co., Ltd. Rustington West Sussex T +7 495 988 50 15...
