1 Zweck des Gerätes
Das RF-Gateway beinhaltet moderne Kommunikationstechnologie nach Internet Protokoll
Version 6 (IPv6). Es unterstützt keine Kommunikation nach Internet Protokoll Version 4
(IPv4).
Der IPv4-IPv6-Router dient zur Integration des RF-Gateways in Infrastrukturen mit IPv4.

2 Inbetriebnahme

2.1 Lieferumfang prüfen
IPv4-IPv6-Router,
USB-Netzteil, USB-Kabel,
Netzwerkleitung
2.2 Anschließen
Der IPv4-IPv6-Router ist werksseitig für die sofortige Verwendung mit einem RF-Gateway
vorbereitet. In Abbildung 1 wird schematisch gezeigt, wie der Router einzusetzen ist.
Schließen Sie den Router an Ihr IPv4-Netzwerk (Buchse WAN) an.
•
Verbinden Sie den Router (LAN) mit dem RF-Gateway (LAN).
•
Verbinden Sie das USB-Netzteil mit dem Router (Power) und stecken Sie das USB-
•
Netzteil in eine 230-V-Steckdose.
Dann können Sie das RF-Gateway über die Router-IPv4-Adresse 192.168.1.1 ansprechen
(HTTP, Modbus-TCP).

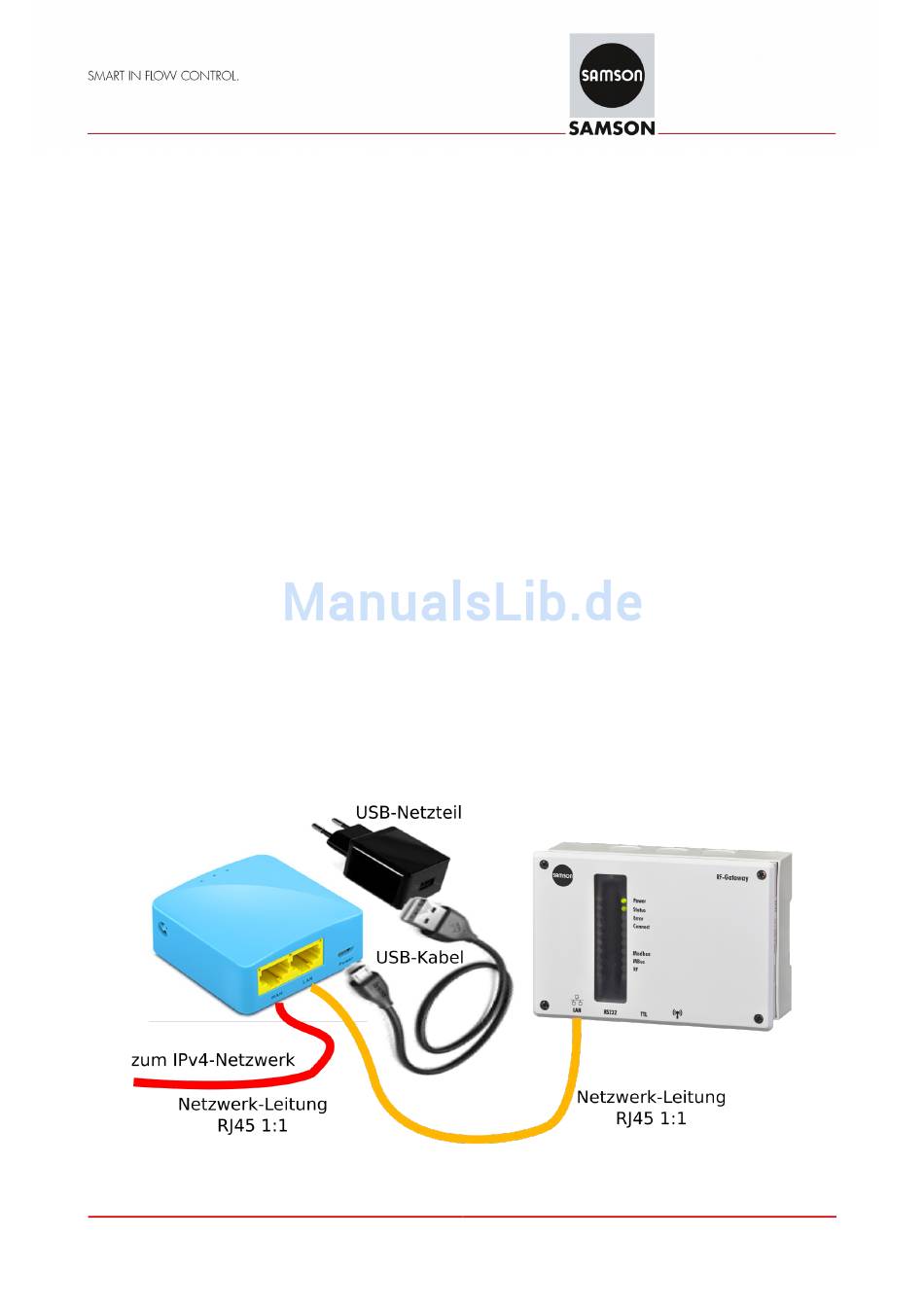

Abbildung 1: Aufbau – Router-Buchse WAN (rot) wird mit dem IPv4-Netzwerk und
Router-Buchse LAN (gelb) mit der RF-Gateway-Buchse LAN verbunden
