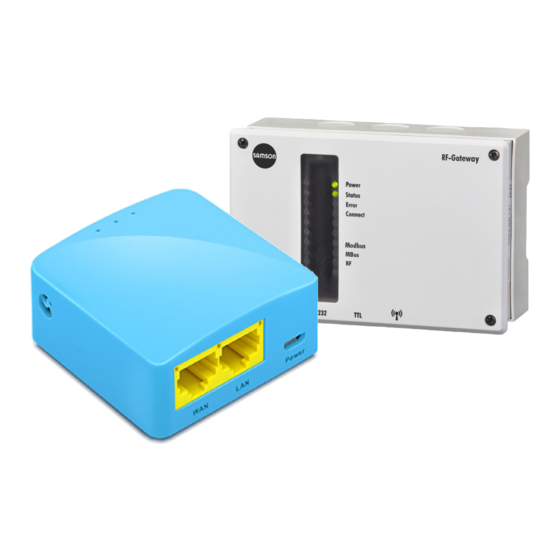

Samson SAM-LAN Anleitung
Ipv4-ipv6-router#2 für rf-gateway
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Samson SAM-LAN
Inhaltszusammenfassung für Samson SAM-LAN

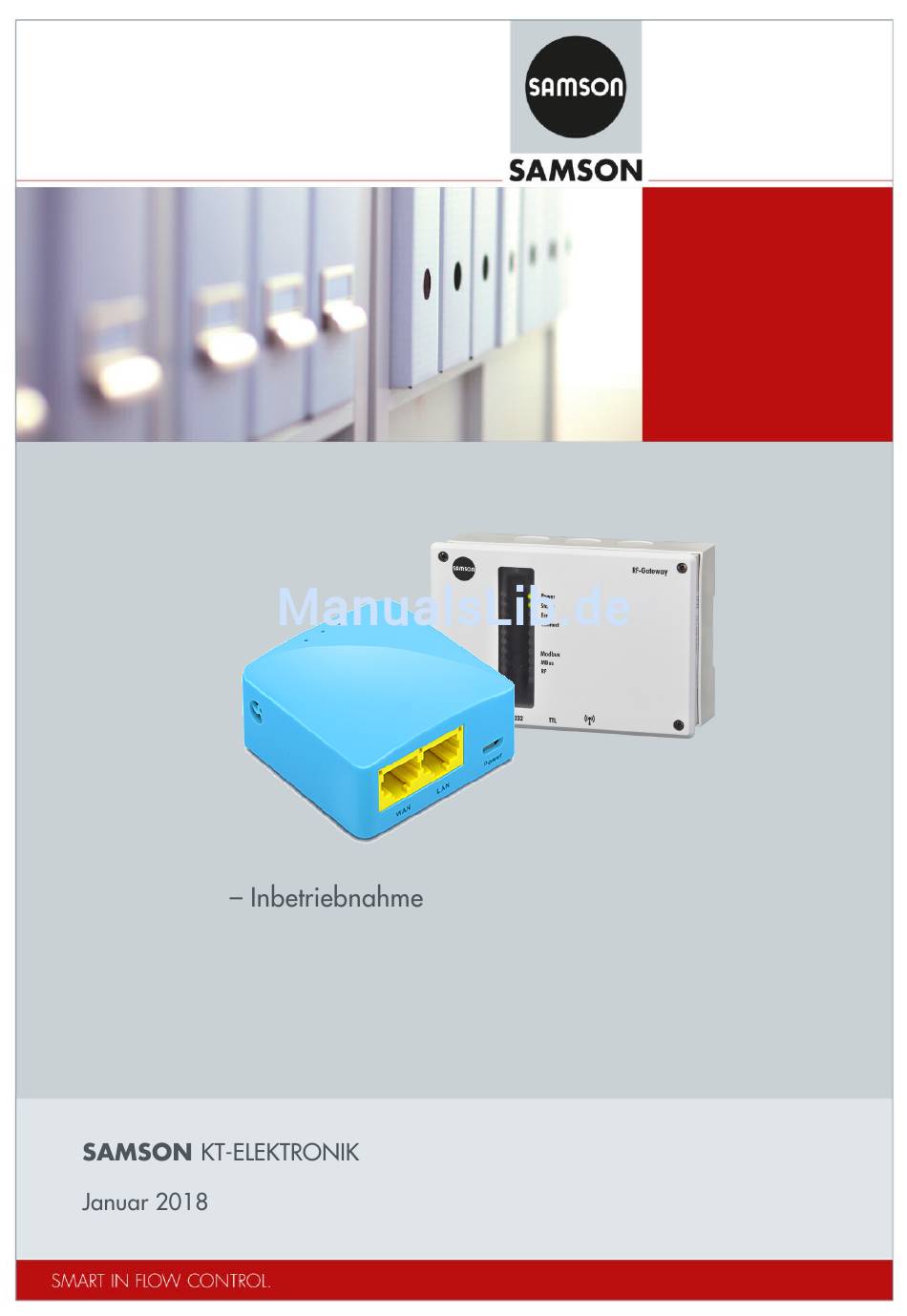

- Seite 1 ANLEITUNG ANLEITUNG SAM-LAN IPv4-IPv6-Router#2 für RF-Gateway...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Zweck des Gerätes......................3 2 Inbetriebnahme........................3 2.1 Lieferumfang prüfen....................3 2.2 Anschließen........................3 2.3 Voreingestelle Schnittstellenkonfiguration..............4 3 Konfigurationen des Routers.....................4 3.1 Zugang zum Router....................4 3.1.1 Physikalischer Zugang..................4 3.1.2 PC vorbereiten.....................5 3.1.3 Virtueller Zugang....................6 3.2 Einstellungen ändern....................7 3.2.1 vi-Editor.......................7 3.2.2 IPv4-Adresse.......................8 3.2.3 Standard-Gateway....................8 3.2.4 DNS........................9 3.2.5 NTP........................9 3.2.6 Socat........................10... -
Seite 3: Zweck Des Gerätes
1 Zweck des Gerätes Das RF-Gateway beinhaltet moderne Kommunikationstechnologie nach Internet Protokoll Version 6 (IPv6). Es unterstützt keine Kommunikation nach Internet Protokoll Version 4 (IPv4). Der IPv4-IPv6-Router dient zur Integration des RF-Gateways in Infrastrukturen mit IPv4. 2 Inbetriebnahme 2.1 Lieferumfang prüfen IPv4-IPv6-Router, USB-Netzteil, USB-Kabel, Netzwerkleitung... -
Seite 4: Voreingestelle Schnittstellenkonfiguration
2.3 Voreingestelle Schnittstellenkonfiguration Im Auslieferungszustand sind die Schnittstellen wie folgt konfiguriert: LAN-Buchse: IPv4-Adresse: 10.0.0.1 • Subnetz-Maske: 255.255.255.0 • WAN-Buchse: IPv4-Adresse: 192.168.1.1 • Subnetz-Maske: 255.255.255.0 • Standard-Gateway: 192.168.1.2 • Für den Router ist auf der LAN-Schnittstelle zusätzlich die IPv6-Adresse fd01:6665::2e0:99ff:feff:1001 konfiguriert. 3 Konfigurationen des Routers Es existieren viele Gründe den Router zu konfigurieren. -
Seite 5: Pc Vorbereiten
Abbildung 2: Für Konfiguration des Routers PC an LAN anschließen (rot) 3.1.2 PC vorbereiten Das Ändern der IPv4-Adresse des Computers, um Geräte im Subnetz 10.0.0.0 erreichen zu können, erfolgt unter: Systemsteuerung\Netzwerk und Internet\Netzwerk- und Freigabecenter → LAN-Verbindung → Eigenschaften → Internetprotokoll Version 4 (TCP(IPv4). Für einen Zugang zum Router muss der PC, wie in der Abbildung 3 dargestellt, konfiguriert werden. -
Seite 6: Virtueller Zugang
3.1.3 Virtueller Zugang Zugang zum Router erhält man durch Verwendung des Protokolls SSH. Zu diesem Zweck wird die kostenfreie Software PuTTY (http://www.putty.org/) verwendet. In den nach- folgenden Schritten wird der durchzuführende Ablauf erklärt: 1. Nach dem Start von PuTTY werden die für die Verbindung zum Router not- wendigen Parameter, wie in Abbildung 4 gezeigt, eingetragen. -
Seite 7: Einstellungen Ändern
3.2 Einstellungen ändern In den nachfolgenden Abschnitten werden Erläuterungen zum Ändern von IPv4-Adresse • Standard-Gateway • DNS-Adresse • • Socat • Firewall • gezeigt. Für Änderungen der einzelnen Einstellungen ist zuerst eine kurze Einführung in den Editor vi notwendig. 3.2.1 vi-Editor Zum Editieren ein Datei wird die folgende Befehlssyntax verwendet (Aufruf des Editors): vi dateiname Im Editor sind folgende Tasten und Kommandosequenzen hilfreich:... -
Seite 8: Ipv4-Adresse
3.2.2 IPv4-Adresse Sollte die IPv4-Adresse 192.168.1.1 in der Infrastruktur bereits vergeben sein oder der Router in einem anderen IPv4-Adressbereich eingesetzt werden, muss die IPv4-Adresse des Routers geändert werden. Zum Ändern den folgenden Befehl ausführen: vi /etc/config/network Innerhalb dieser Datei mit den Cursor-Tasten zum Interface 'wan' navigieren, in den Einfügemodus (insert) wechseln und dort die Option ipaddr und netmask auf die gewünschten Werte anpassen. -
Seite 9: Dns
3.2.4 DNS Die Angabe des Domain Name Service Servers (DNS) ist zur Auflösung von URL- Adressen notwendig, wie zum Beispiel zur Auflösung der TEAM-Portal-URL. Hierzu den folgenden Befehl ausführen: vi /etc/resolv.conf Innerhalb dieser Datei mit den Cursor-Tasten zur Zeile nameserver navigieren, in den Ein- fügemodus (insert) wechseln, die IP-Adresse entsprechend anpassen und anschließend die Änderungen speichern. -
Seite 10: Socat
3.2.6 Socat Für eine erfolgreiche IPv4-zu-IPv6- und analog eine IPv6-zu-IPv4-Umsetzung ist das Programm Socat verantwortlich. Für die Umsetzung werden Portweiterleitungen ver- wendet. Um eine Weiterleitungsregel zu ändern, zu entfernen oder hinzuzufügen muss der folgende Befehl ausgeführt werden: vi /etc/init.d/socat Innerhalb dieser Datei mit den Cursor-Tasten zum gewünschten Eintrag navigieren und in den Einfügemodus (insert) wechseln. -
Seite 11: Firewall
3.2.7 Firewall Die Firewall muss am Router eingehende Daten an festgelegten Ports zur Weiterleitung zulassen. Zum Ändern der Firewall den folgenden Befehl ausführen: vi /etc/config/network Dort sind Einträge wie folgt zu gestalten: config rule option name Allow-Webserver option src option proto option dest_port option target ACCEPT... -
Seite 12: Filetransfer - Sichern Der Einstellungen
4 Filetransfer – Sichern der Einstellungen Um die Konfigurationen zu Dokumentationszwecken zu sichern, kann unter Windows das kostenfreite Tool pscp.exe verwendet werden. (Erhältlich: https://www.chiark.greenend.org.uk/~sgtatham/putty/latest.html) Eine Verwendung erfolgt in der Eingabeaufforderung, dargestellt in Abbildung 7. Abbildung 7: Datentransfer der Netzwerkeinstellungen vom Router auf dem PC Hier wurde die Datei network aus dem Router-Verzeichnisses /etc/config in das PC- Verzeichnis Downloads kopiert. - Seite 13 Berlinickestrasse 11 12165 Berlin Telefon: (030) 79 08 05-0 Telefax: (030) 79 08 05-20 e-mail: info@kt-elektronik.de Internet: http://www.kt-elektronik.de...
