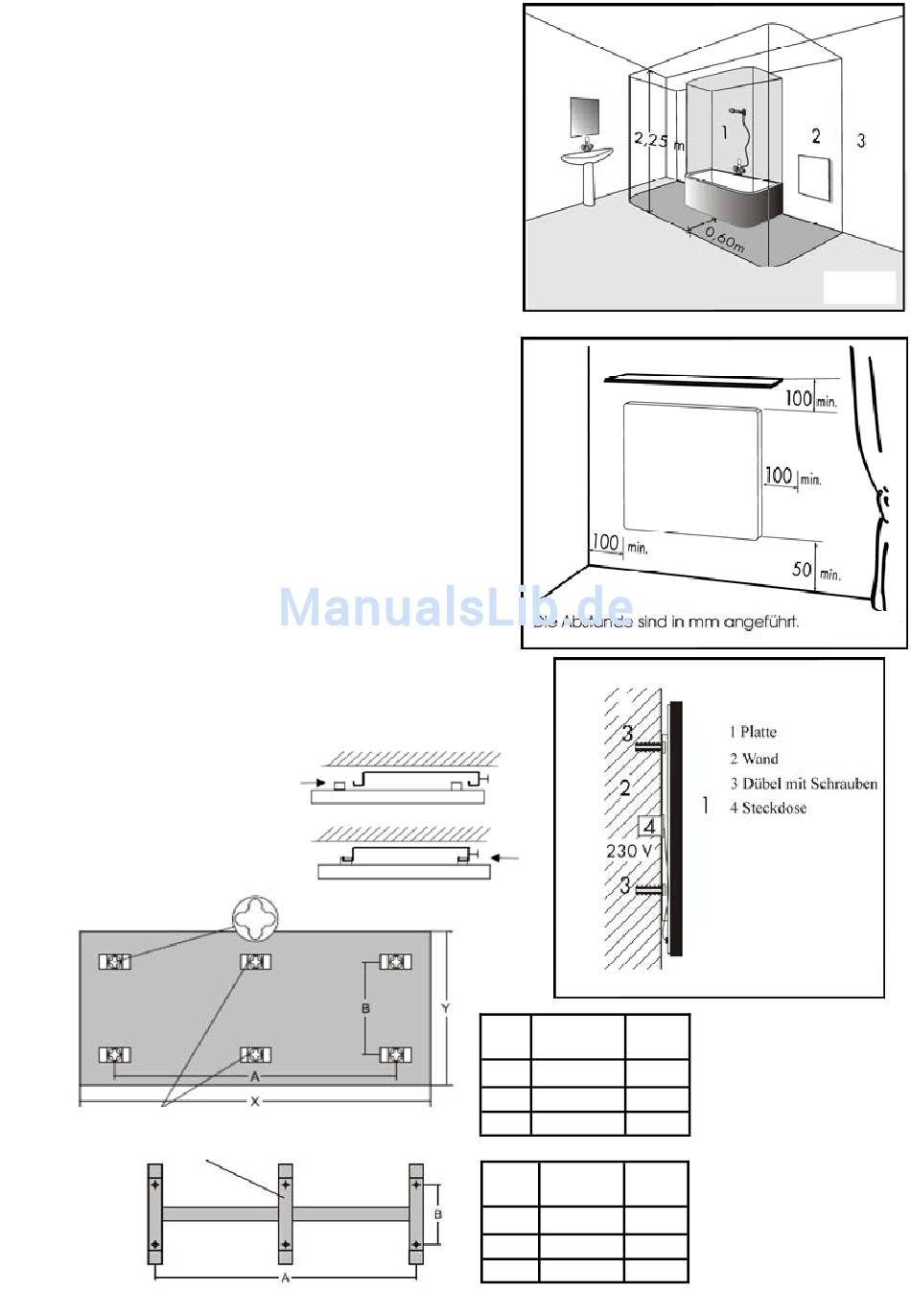

Montageanleitung
Installierung, elektrischer Anschluss und die erste Inbetriebnahme sind von
einem qualifizierten Mitarbeiter durchzuführen. Die Platten sind für Wand- und
Deckenmontage bestimmt. Jede andere Montageweise ist mit dem Hersteller
zu besprechen.
Deckenmontage
•
Den Montagerahmen an die zur Anbringung der Platte festgelegte Stelle
anlegen, die Öffnungen gemäß den Öffnungen auf dem Rahmen mit einem
Stift anzeichnen.
•
Öffnungen bohren, Dübel einstecken und den Montagerahmen mittels
Schrauben befestigen.
•
Die Platte immer mittels aller Verankerungen aufhängen!
•
Die Platte in den Montagerahmen einstecken und mit beigefügter Schrau-
be sichern (Abb. 5)!
Wandmontage
•
Die Öffnungen gemäß der Tabelle kennzeichnen, Öffnungen ausbohren,
Dübel einstecken und Schraube einschrauben, so dass sie nicht voll einge-
schraubt ist sondern ca. 5 mm herausragt. (Abb. 6)
•
Die Platte immer mittels aller Verankerungen aufhängen!
Abstände
Der Abstand der Unterkante des Verbrauchsgeräts vom Fußboden muss
mindestens 50 mm sein, es werden 150 mm empfohlen. Der Seitenabstand,
z.B. von Möbel, muss mindestens 50 mm und der Abstand nach oben min-
destens 50 mm betragen (siehe Abb. 3). Vor der Platte muss freier Raum von
min. 50 cm bleiben.
In Badezimmern ist die Platte in Übereinstimmung mit der Norm HD 60364-7-
701:2007 zu installieren und sie kann gemäß der Abb. 2.
Die Platte ist die Einrichtung der Klase II, Schutzart IP 44. Die Platte kann
nicht direkt unter Netzsteckdose angebracht sein.
Abb.6
Nur Ecosun 850 GS
Montagerahmen
12
Abb.5
W
A
B
(mm)
(mm)
300
340
360
600
660
360
850
383/766
360
W
A
B
(mm)
(mm)
300
340
280
600
660
280
850
383/766
280
Abb.2
Abb. 3
Abb.4
