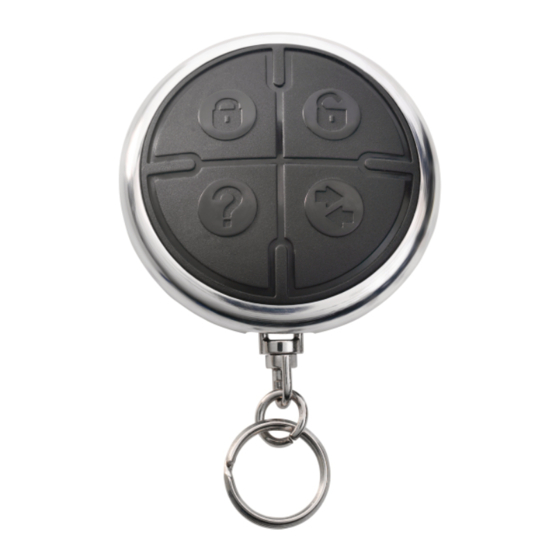

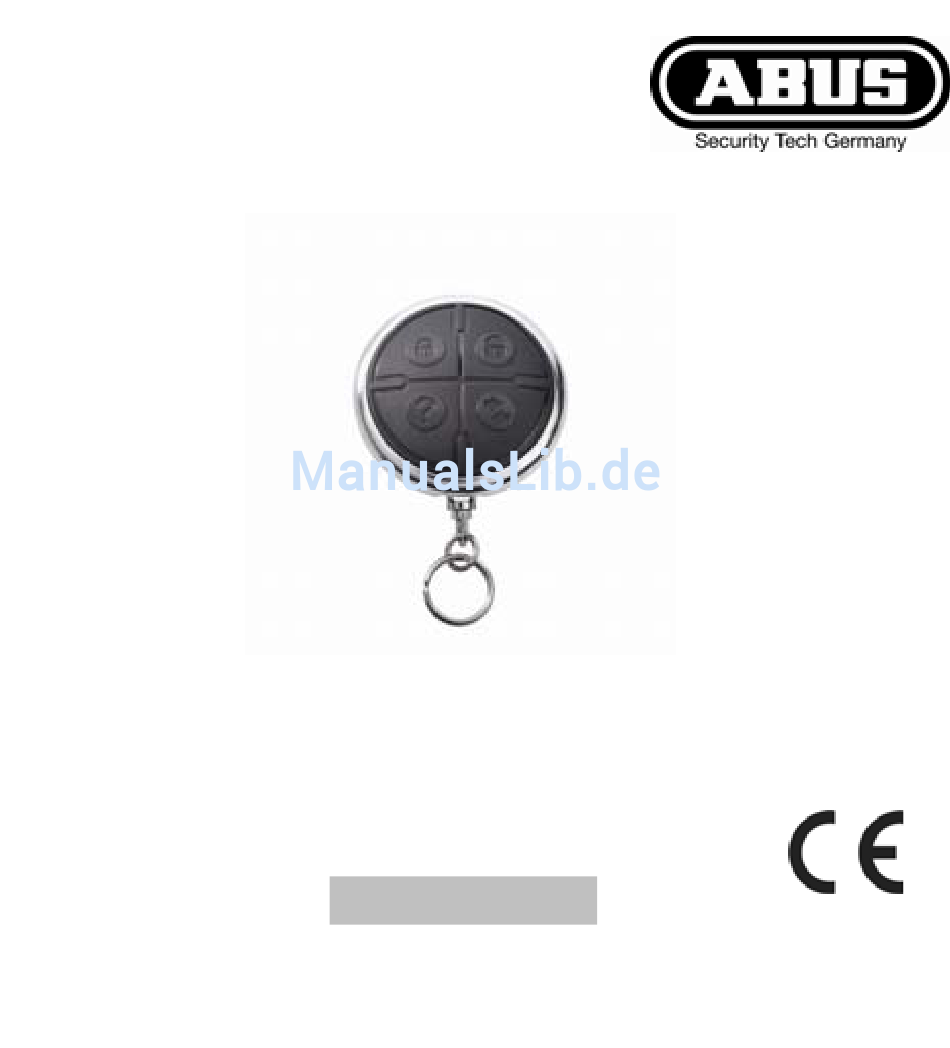

- Seite 1 Funk-Fernbedienung 2WAY Wireless remote control 2WAY Commande à distance radio 2WAY Draadloze afstandsbediening 2WAY Telecomando radio 2WAY Trådløs fjernbetjening 2WAY FU8100 11915686...
- Seite 2 Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieser Funkfernbedienung. Mit diesem Gerät haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.
- Seite 3 Technische Daten Funkfrequenz 868.6625 MHz Sendeleistung max. 10mW Reichweite Senden ca. 30m, Empfangen ca.10 m (abhängig von den Umgebungsbedingungen) Spannungsversorgung Lithium Batterie / CR 2450 Li-Mn Betriebstemperatur -10 bis +55 °C Luftfeuchtigkeit Abmessungen ØxH=50x15mm Gewicht 30 g Sicherheitsgrad Zertifizierungen, Zulassungen EN50131-3 und Standards T014A Telefication...
- Seite 4 Einleitung Die FU8100 Funkfernbedienung ist optionales Zubehör für die Funkalarmzentrale Secvest. Sie arbeitet bidirektional und gibt Ihnen die Möglichkeit die Alarmzentrale aus einer bestimmten Entfernung zu Aktivieren oder zu Deaktivieren. Außerdem können Sie den momentanen Status der Zentrale mit Hilfe der Fernbedienung abfragen. Einer Taste können Sie selbst eine gewünschte Funktion zuweisen.
- Seite 5 Bedienung Die Belegung der Tasten ist in der folgenden Abbildung dargestellt. Sie können Ihre Alarmzentrale nur mit der Fernbedienung bedienen, wenn Sie sich in ihrer Nähe befinden (je nach Umgebungsbedingungen bis zu 30 Meter). LED2 System System deaktivieren aktivieren LED1 LED3 Belegung frei Systemstatus...
- Seite 6 Deaktivierungstasten für drei Sekunden wird ein Überfallalarm ausgelöst. Nach Betätigen der Fernbedienung erhalten Sie über die integrierten LEDs die entsprechende Rückmeldung der Alarmzentrale. Folgende Meldungen sind möglich: LED1 LED2 LED3 LED4 Aktiviert Deaktiviert Grün Grün Intern akt. Gelb Gelb Störung Rot* Rot* Rot*...
- Seite 7 Einlernen Wählen Sie im Benutzermenü der Secvest einen Benutzer aus, dem Sie die Fernbedienung zuweisen möchten. Zum Einlernen führen Sie dann die Schritte, die in der Bedienungsanleitung der Funkalarmzentrale beschrieben sind, durch. Programmierung Wie Sie die freie Taste der Fernbedienung programmieren können (Werkseinstellung: Intern aktivieren), lesen Sie bitte in der Beschreibung Ihrer Alarmzentrale nach.
- Seite 8 Batteriewarnhinweise Das Gerät wird über eine 3V Lithium Batterie mit Gleichspannung versorgt. Um eine lange Lebensdauer zu garantieren und Brände und Verletzungen zu vermeiden beachten Sie bitte die folgenden Hinweise: • Entsorgen Sie die Batterie nicht über den Hausmüll • Die Batterie darf keiner Wärmequelle oder Sonneneinstrahlung direkt ausgesetzt werden und an keinem Ort mit sehr hoher Temperatur...
- Seite 9 Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie: 1995/5/EG Richtlinie über Funkanlagen und Telekommu- nikationseinrichtungen und die gegenseitige Anerkennung ihrer Konformität. Die Konformitätserklärung ist zu beziehen unter: ABUS Security-Center GmbH & Co. KG 86444 Affing GERMANY www.abus-sc.eu info@abus-sc.eu...
- Seite 10 Preface Dear customers, many thanks for your purchase of this wireless remote control. In choosing our product, you now have a piece of equipment that is built according to state-of- the-art technology. This product complies with current domestic and European regulations. Conformity has been proven, and all related certifications are available from the manufacturer on request.
- Seite 11 Technical data Radio frequency 868.6625 MHz Transmission power Max. 10 mW Range Transmit approx. 30 m, received approx. 10m (depending on the surrounding conditions) Power supply Lithium battery / CR 2450 Li-Mn 3 V Battery life up to 2 Years Operating temperature -10 °C to +55 °C Humidity...
- Seite 12 Introduction The FU8100 wireless remote control is an optional accessory for the Secvest wireless alarm centre. It functions bidirectionally and allows you to activate and deactivate the alarm centre from a defined distance. You can also query the current status of the centre using the remote control. You can allocate functions to a key individually.
- Seite 13 Operation The key layout is shown in the following diagram. You can only operate the alarm centre using the remote control when you stand next to it (up to 30 metres away, depending on the surrounding conditions). LED2 Activate Deactivate the system the system LED1...
- Seite 14 The remote control is additionally equipped with a panic function. A panic alarm is triggered when the activate and deactivate buttons are pressed simultaneously for three seconds. After pressing the buttons on the remote control, you receive an appropriate response from the alarm centre over the built-in LEDs. The following responses are possible: LED 1 LED 2...
- Seite 15 Learning In the Secvest user menu, select a user to be allocated to the remote control. Carry out the steps detailed in the installation instructions of the wireless alarm centre to start the learning process. Programming To find out how to program the free button on the remote control (default setting: activate partition), consult the relevant system descriptions of your alarm centre.
- Seite 16 Battery warning! The device is supplied with direct current from a 3 V lithium battery. To guarantee a long working life and avoid fire and injury, please note the following: • Do not dispose of the battery in domestic waste. •...
- Seite 17 This product complies with the requirements of the EU directive: 1995/5/EC “Directive on radio and telecommunications terminal equipment and the mutual recognition of their conformity”. The declaration of conformity can be ordered from: ABUS Security-Center GmbH & Co. KG 86444 Affing GERMANY www.abus-sc.eu info@abus-sc.eu...
- Seite 18 Préface Chère cliente, cher client. Nous vous remercions de l’achat de cette commande à distance radio. Par l’achat de ce produit, vous disposez maintenant d’un appareil développé selon l’état actuel de la technique. Ce produit est conforme aux exigences des directives européennes et nationales en vigueur.
- Seite 19 Fiche technique Fréquence radio 868,6625 MHz Puissance d'émission max.10 mW Portée Transmettez env. 30 m, recevoir env. 10m (en fonction des conditions ambiantes) Alimentation batterie lithium / CR 2450 Li-Mn 3V Température de fonctionnement -10 à +55 °C Humidité de l’air Dimensions ØxH=50x15 mm Poids...
- Seite 20 Introduction La commande à distance radio FU8100 est un accessoire optionnel destiné à la centrale d'alarme sans fil Secvest. Elle est bidirectionnelle et permet d'activer ou de désactiver la centrale d'alarme à une certaine distance. De plus, elle permet d'interroger l'état actuel de la centrale. Vous pouvez vous-même attribuer une fonction souhaitée à...
- Seite 21 Utilisation La figure ci-après présente l'affectation des touches. Vous ne pouvez utiliser la centrale d'alarme à l'aide de la commande à distance, si vous êtes à proximité de cette dernière (suivant les conditions ambiantes, 30 mètres au maximum). LED2 Activation du Désactivation système du système...
- Seite 22 En complément, la commande à distance est dotée d'une fonction anti-agression. Une alarme anti-agression se déclenche lors d'une pression simultanée sur les touches d'activation et de désactivation pendant trois secondes. A l'issue d'un actionnement de la commande à distance, les LEDs intégrées indiquent la réponse correspondante de la centrale d'alarme.
- Seite 23 Apprentissage Dans le menu utilisateur de la Secvest, sélectionnez un utilisateur auquel vous souhaitez attribuer la commande à distance. Pour un apprentissage, effectuez les étapes décrites dans les instructions de service de la centrale d'alarme sans fil. Programmation Consultez les instructions de service de votre centrale d'alarme pour en savoir plus sur la manière de programmer la touche librement programmable de la commande à...
- Seite 24 Avertissements concernant la batterie L'appareil est alimenté en tension continue par une batterie lithium de 3 V. Pour assurer une vie de longue durée de la batterie et éviter les incendies et les préjudices corporels, tenez compte des consignes ci-après : •...
- Seite 25 Ce produit est conforme aux exigences de la directive européenne: Directive 1995/5/CE, R&TTE (Radio and Telecommunications Terminal Equipment) et la reconnaissance de leur conformité mutuelle. La déclaration de conformité est disponible auprès de: ABUS Security-Center GmbH & Co. KG 86444 Affing GERMANY www.abus-sc.eu info@abus-sc.eu...
- Seite 26 Voorwoord Geachte klant, we bedanken u voor de aankoop van deze draadloze afstandsbediening. Met dit toestel heeft u een product aangekocht dat met de allernieuwste techniek tot stand gebracht is. Dit product voldoet aan de eisen van de geldende Europese en nationale richtlijnen. De conformiteit is aangetoond, en de overeenkomstige verklaringen en documenten zijn bij de fabrikant gedeponeerd.
- Seite 27 Technische gegevens Frequentie 868.6625 MHz Zendvermogen max.10 mW Bereik uitzenden ca. 30 m, opvangen ca. 10m (afhankelijk van de omgevingscondities) Spanningsvoeding Lithium batterij / CR 2450 Li-Mn 3 Bedrijfstemperatuur -10 °C tot +55 °C Luchtvochtigheid Afmetingen ØxH=50x15mm Gewicht 30 g Veiligheidsgraad Conform met EN 50131-3...
- Seite 28 Inleiding De FU8100 draadloze afstandsbediening is een optioneel toebehoren voor de draadloze alarmcentrale Secvest. Ze werkt bidirectioneel en geeft u de mogelijkheid de alarmcentrale van op een bepaalde afstand te activeren of te deactiveren. Bovendien kan u met behulp van de afstandsbediening op elk moment de status van de centrale opvragen.
- Seite 29 Bediening De toewijzing van de toetsen wordt op de volgende afbeelding weergegeven. U kan uw alarmcentrale alleen met de afstandsbediening bedienen als u zich in haar bevindt (afhankelijk van de omgevingscondities tot op 30 meter). LED2 Systeem Systeem activeren deactiveren LED1 LED3 Toewijzing vrij...
- Seite 30 Bovendien is de afstandsbediening met een overvalfunctie uitgerust. Bij gelijktijdig indrukken van de activerings- en deactiveringstoets gedurende drie seconden wordt er een overvalalarm geactiveerd. Na het gebruik van de afstandsbediening krijgt u via de geïntegreerde LEDs het overeenkomstige antwoord van de alarmcentrale.
- Seite 31 Inlezen Kies in het gebruikersmenu van de Secvest een gebruiker uit waaraan u de afstandsbediening wil toewijzen. Om het in te lezen voert u dan de stappen uit die in de bedieningsinstructies van de draadloze alarmcentrale beschreven zijn. Programmering Hoe u de vrije toesten van de afstandsbediening programmeert (fabrieksinstelling: deelgebeid activeren), leest u u in de beschrijving van uw alarmcentrale.
- Seite 32 Waarschuwingen i.v.m. de batterij Het toestel wordt door een 3 V lithium batterij van gelijkspanning voorzien. Om een lange levensduur te garanderen en brand en verwondingen te voorkomen dient u de volgende aanwijzingen in acht te nemen: • Voer de batterij niet via het huisvuil af. •...
- Seite 33 Dit toestel voldoet aan de eisen van de EU-richtlijn: 1995/5/EG Richtlijn over draadloze installaties en telecommunicatieinrichtingen en de overeenkomstige erkenning van hun conformiteit. Deze conformiteitsverklaring is verkrijgbaar onder: ABUS Security-Center GmbH & Co. KG 86444 Affing GERMANY www.abus-sc.eu info@abus-sc.eu...
- Seite 34 Prefazione Gentile cliente, La ringraziamo per aver acquistato questo telecomando radio. Con questo apparecchio ha acquistato un prodotto tecnologicamente avanzato. Questo prodotto adempie ai requisiti richiesti dalle direttive europee e nazionali in vigore. La conformità è stata comprovata e le dichiarazioni e la documentazione corrispondenti sono depositate presso la ditta produttrice.
- Seite 35 Dati tecnici Frequenza radio 868,6625 MHz Potenza di trasmissione max.10 mW Portata transmetere ca. 30 m, recevere ca. 10m (a seconda delle condizioni ambientali) Alimentazione di tensione Batteria al litio / CR 2450 Li-Mn 3 V Temperatura di da -10 a +55 °C funzionamento Umidità...
- Seite 36 Introduzione Il telecomando FU8100 è un accessorio opzionale della Centrale allarme radio Secvest. Funziona in modo bidirezionale e offre all'utente la possibilità di attivare o disattivare la centralina d'allarme da una una determinata distanza. Il telecomando consente inoltre di verificare lo stato momentaneo della centralina.
- Seite 37 Utilizzo La funzione dei tasti è descritta nell'immagine seguente. È possibile comandare la propria centrale d'allarme mediante il telecomando solo nei pressi della centrale (fino a 30 metri, a seconda delle condizioni ambientali). LED2 Attivazione Disattivazione del sistema del sistema LED3 LED1 Funzione a scelta...
- Seite 38 Il telecomando è dotato di una funzione supplementare antiintrusione. Premendo contemporaneamente i tasti di attivazione e disattivazione per tre secondi scatta l'allarme antifurto. Dopo aver premuto i tasti del telecomando compare sui LED integrati il relativo segnale di conferma della centrale di allarme. Sono possibili i seguenti segnali: LED1 LED2...
- Seite 39 passaggi descritti nelle istruzioni per l'uso della centrale allarme radio. Programmazione Possibilità di programmazione del tasto libero del telecomando (impostazione di fabbrica: Attivazione settore), leggere attentamente le parti relative nella descrizione della propria centrale di allarme. Sostituzione della batteria Aprire il vano batterie sul lato posteriore del telecomando. Rimuovere la batteria scarica e sostituirla con una batteria dello stesso tipo (CR 2450, Li-Mn 3 V).
- Seite 40 Il dispositivo è alimentato da una batteria al litio da 3 V con tensione continua. Per garantire una lunga durata e per evitare incendi e lesioni rispettare la seguente avvertenze: • Non smaltire le batterie come rifiuti domestici • Le batterie non vanno esposte direttamente a fonti di calore o raggi solari né...
- Seite 41 La conformazione di conformità può essere richiesta a: ABUS Security-Center GmbH & Co. KG 86444 Affing GERMANY www.abus-sc.eu info@abus-sc.eu...
- Seite 42 Forord Kære kunde. Tak, fordi du har valgt at købe denne trådløse fjernbetjening. Dette apparat er et produkt, som er bygget iht. den nyeste tekniske udvikling. Produktet opfylder kravene i de gældende europæiske og nationale retningslinjer. Overensstemmelsen er dokumenteret, de pågældende erklæringer og dokumenter befinder sig hos producenten.
- Seite 43 Tekniske data Radiofrekvens 868,6625 MHz Sendeeffekt max.10 mW Rækkevidde Send ca.30 m, modtaget ca.10 m (afhængigt af omgivelsesbetingelserne) Spændingsforsyning Litiumbatteri / CR 2450 Li-Mn 3 V Driftstemperatur -10 til +55 °C Luftfugtighed Mål ØxH=50x15 mm Vægt 30 g Sikkerhedsgrad I overensstemmelse med EN50131-3, T014A Telefication Miljøklasse...
- Seite 44 Indledning Den trådløse fjernbetjening FU8100 er et tilbehør (option) til den trådløse alarmcentral Secvest. Den arbejder bidirektionalt og gør det muligt at aktivere eller deaktivere alarmcentralen fra en bestemt afstand. Desuden kan du forespørge på centralens aktuelle status ved hjælp af fjernbetjeningen.
- Seite 45 Betjening Tasternes funktioner vises i illustrationen nedenfor. Du kan kun betjene alarmcentralen med fjernbetjeningen, hvis du befinder dig i nærheden (afhængigt af omgivelsesbetingelserne op til 30 meter). LED2 Deaktivering af Aktivering af systemet systemet LED3 LED1 Frit valg af funktion (fra Forspørgsel på...
- Seite 46 Desuden er fjernbetjeningen udstyret med en overfaldsfunktion. Hvis der trykkes samtidigt på aktiverings- og deaktiveringstasten i tre sekunder, udløses en overfaldsalarm. Når der trykkes på fjernbetjeningen, modtager du den tilsvarende tilbagemelding fra alarmcentralen via de integrerede LED'er. Følgende meldinger er mulige: LED1 LED2 LED3...
- Seite 47 skal du gennemføre de trin, som er beskrevet i betjeningsvejledningen til den trådløse alarmcentral. Programmering Hvordan du kan programmere den fri tast på fjernbetjeningen (fra fabrikken: aktivering af delområde), kan du læse i beskrivelsen af alarmcentralen. Batteriskift Åbn batterirummet på bagsiden af fjernbetjeningen. Fjern det tomme batteri, og udskift det med et batteri af samme type (CR 2450, Li-Mn 3 V).
- Seite 48 • Batteriet må ikke komme i hænderne på små børn. • Batteriet er ikke genopladeligt. Dette apparat opfylder kravene i følgende EU-direktiv: 1995/5/EF direktiv om radio- og teleterminaludstyr samt gensidig anerkendelse af udstyrets overensstemmelse. Overensstemmelseserklæringen kan rekvireres hos: ABUS Security-Center GmbH & Co. KG 86444 Affing GERMANY www.abus-sc.eu info@abus-sc.eu...
