Hardware - Übersicht
1
2
5
1. USB-Port: An diesen Port können Sie über das mitgelieferte USB-Kabel Ihren Computer anschließen.
2. MIDI IN-Ports: Über diesen Anschluss werden MIDI-Signale vom Keyboard, Controller oder einem anderen MIDI-Gerät empfangen.
Schließen Sie einen der MIDI-Eingänge von MIDISPORT an den MIDI-Ausgang des externen Instruments an.
3. MIDI OUT-Ports: Ausgabe von MIDI-Signalen an die externen MIDI-Geräte. Schließen Sie einen der MIDI-Ausgänge von MIDISPORT an
den MIDI-Eingang des externen Instruments an.
4. MIDI In-LEDs: LEDs zur Anzeige der Übertragungsaktivität am MIDI-Eingang
5. MIDI Out-LEDs: LEDs zur Anzeige der Übertragungsaktivität am MIDI-Ausgang
6. USB-LED — Diese LED blinkt wenn MIDISPORT als MIDI-Interface an den Computer angeschlossen ist.
Nur MIDISPORT 2x2: Wenn die LED dauerhaft, aber nur halb so hell leuchtet, befindet sich das Interface im Merge-Modus.
7. MIDI Thru-USB/Merge-Button (nur MIDISPORT 2x2): Über diesen Button aktivieren Sie den MIDI-Thru-Modus (Button
nicht gedrückt), den Merge-Modus (Button im Standalone-Betrieb gedrückt) oder den MIDI-Interface-Modus (an einen Computer
angeschlossen, Button gedrückt).
USB-Interface-Modus
MIDISPORT 2x2 befindet sich im USB-Interface-Modus wenn der MIDI Thru - USB/Merge-Button gedrückt ist und das Gerät über
einen angeschlossenen Host-Computer über USB initialisiert wurde. In diesem Modus erscheinen die Eingänge und Ausgänge als
diskrete Ein- bzw. Ausgänge in Ihrer Musiksoftware und funktionieren unabhängig voneinander..
Merge-Modus
Im Merge-Modus funktioniert MIDISPORT als Standalone-Gerät (d.h. nicht als Computer-Interface). Sämtliche MIDI-Daten von den
Eingängen A und B werden zusammengeführt und jeweils an den Ausgängen A und B ausgegeben. In diesem Modus muss das
Gerät über ein optionales USB-Netzteil mit Strom versorgt werden und der MIDI Thru - USB/Merge-Button muss gedrückt sein.
3

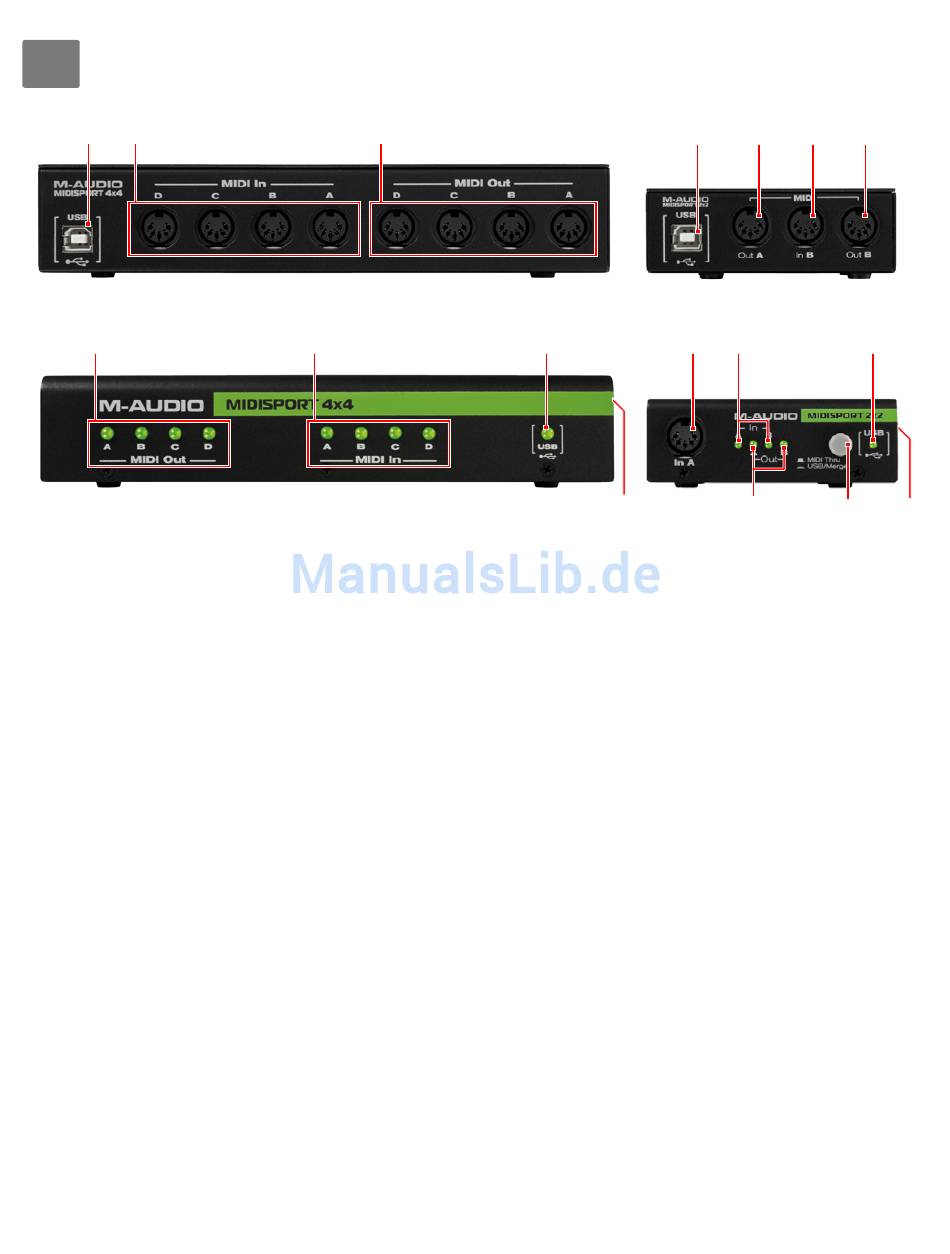

MIDISPORT 4x4 Rückansicht
4
MIDISPORT 4x4 Vorderansicht
1
MIDISPORT 2x2 Rückansicht
6
2
8
MIDISPORT 2x2 Vorderansicht
Benutzerhandbuch • 2
