Fußplatteneinstellung „C"
Abb.45
(Fortsetzung)
6. Fußplatten wieder in das Drehgehäuse einschieben und in
Position bringen Abb. 40 & 41
7. Hebel schließen und evtl. verstellbare Befestigungsschraube
anziehen, um zusätzliche Stabilisierung zu garantieren. Abb. 35

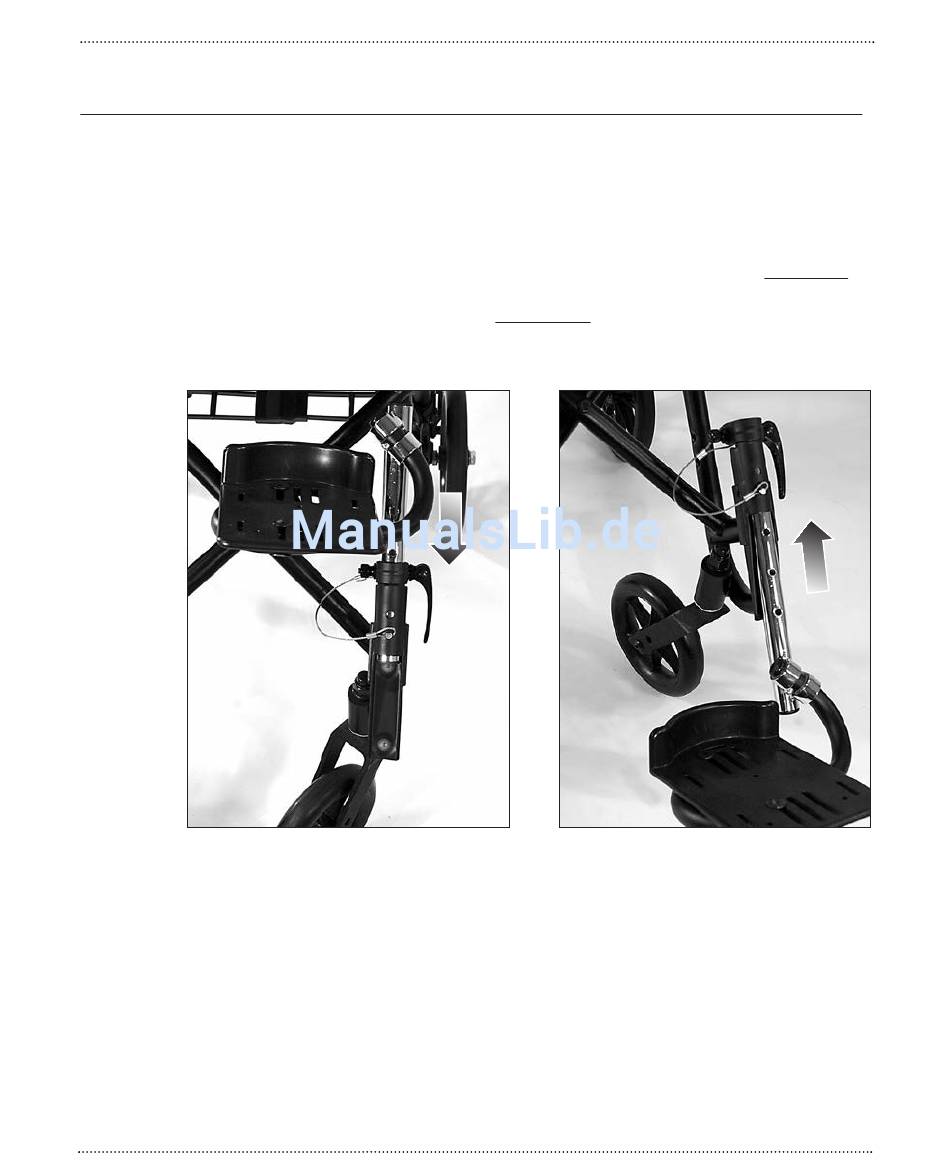

8. Abb. 45 zeigt die Position der kompletten Fußstütze, von oben in
das Justierungsgehäuse eingeführt. Abb. 46 zeigt die Position der
kompletten Fußstütze, von unten in das Justierungsgehäuse
eingeführt.
EINSTELLUNGSANLEITUNG
Abb.46
