Einbauskizze für den elektrischen Stellantrieb

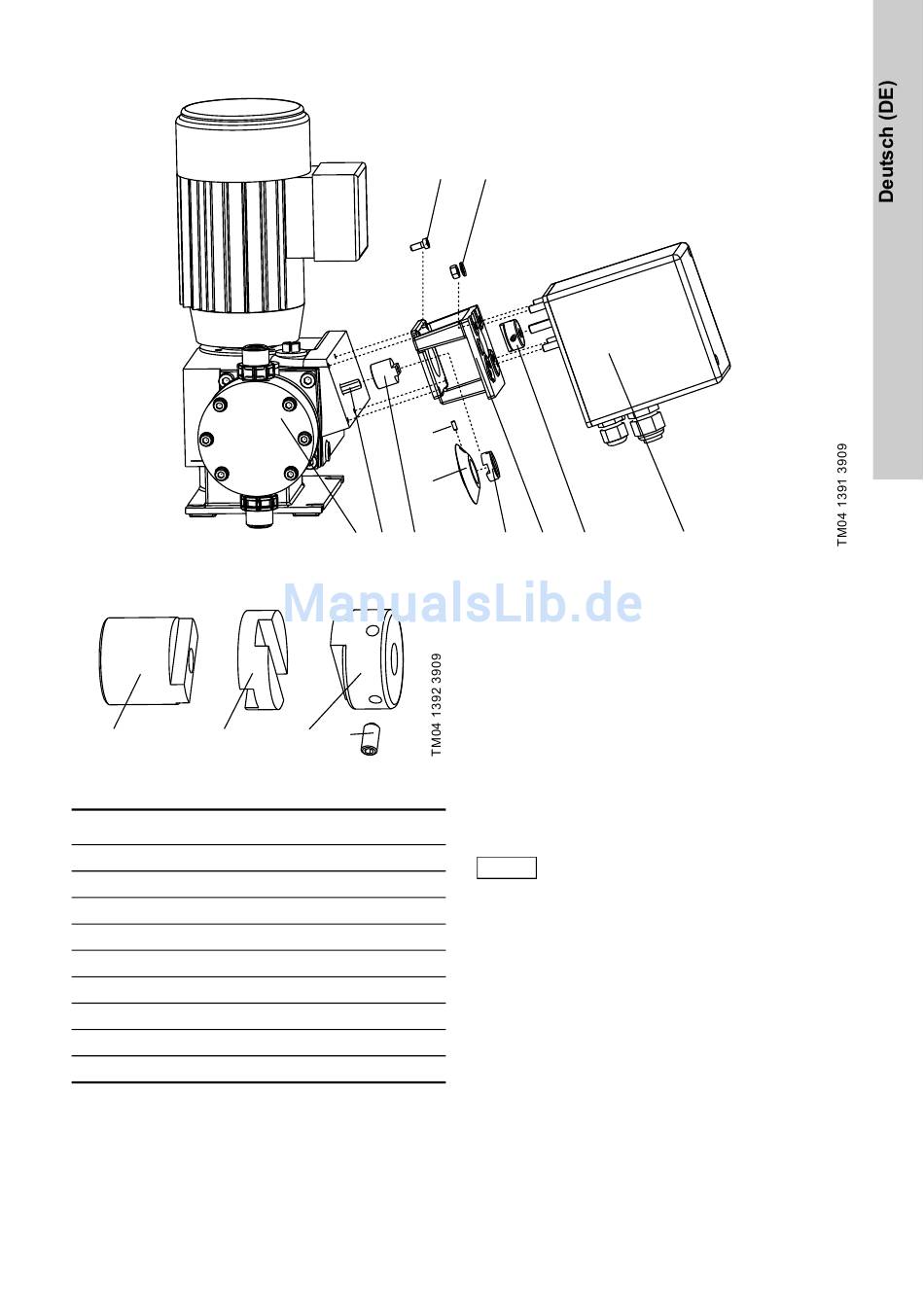

Abb. 6 Montage des Stellantriebs (am Beispiel einer DMH-Pumpe)
3a
3b
Abb. 7 Kupplung
Pos. Beschreibung
1 Pumpe
2 Verstellspindel (Kerbstift)
3 Kupplung
4 Laterne
5 Schraube
6 Mutter und Unterlegscheibe
7 Skalenring
8 Gewindestift
9 Stellantrieb
Montieren des Stellantriebs an die Laterne
1. Das Kupplungssegment (3c) auf die Welle des
Stellantriebs (9) drücken, und den Gewindestift
(3d) lose eindrehen.
2. Die Laterne mit vier Muttern und Unterlegschei-
ben (6) auf den Gewindestiften des Stellantriebs
befestigen.
5
4x
4x
8
7
3a
1 2
3c 3d
6
4 3c, 3d
3b
Montieren von Stellantrieb und Laterne an die
Pumpe
1. Bei DMX: Die mitgelieferte Frontplatte befesti-
gen.
2. Das Kupplungssegment (3a) auf die Verstellspin-
del (2) aufsetzen.
3. Stellantrieb und Laterne an die Pumpe halten.
4. Skalenring (7) und Kupplungssegment (3b)
(Träger) durch die Seite der Laterne einführen.
Kupplungssegment (3b) auf das andere Kupp-
lungssegment (3a) drücken, sodass sie in der
richtigen Position sind (siehe Abb. 6) und mit
einer Hand festhalten.
Die Spindel darf sich während dieser Pro-
Achtung
zedur nicht drehen.
5. Das Kupplungssegment (3c) auf der Welle so
drehen, dass es in der Nut am Kupplungsseg-
ment (3b) einrastet.
6. Mit dem Gewindestift (3d) das Kupplungssegment
(3c) auf der Welle des Stellantriebs befestigen.
7. Die Laterne mit den drei (DMX) bzw. vier (DMH)
Schrauben (5) befestigen.
8. Die 0 %-Position des Skalenrings (7) mit dem Mar-
kierungsstift an der Laterne in Übereinstimmung
bringen und den Gewindestift (8) festdrehen.
Anschluss und Inbetriebnahme des Stellantriebs
Die elektrischen Anschlüsse des Stellantriebs, wie in
Kapitel
10. Elektrische Anschlüsse
richten.
Pumpe und Stellantrieb unter Berücksichtigung der
Informationen in der Betriebsanleitung in Betrieb
nehmen, siehe auch Kapitel
9
beschrieben, ein-
11. Inbetriebnahme.
