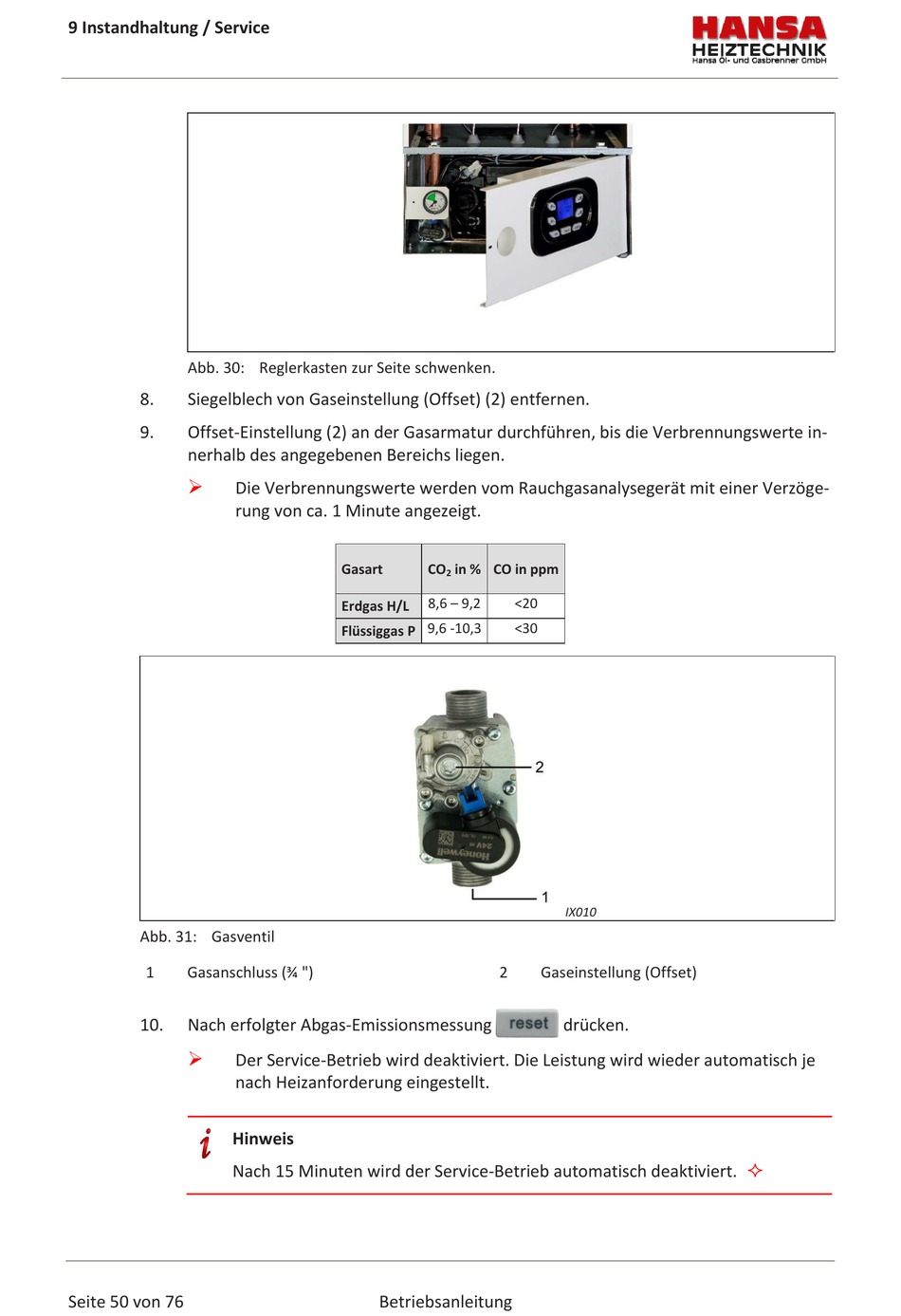

9 Instandhaltung / Service
Abb. 30: Reglerkasten zur Seite schwenken.
8.
Siegelblech von Gaseinstellung (Offset) (2) entfernen.
9.
Offset-Einstellung (2) an der Gasarmatur durchführen, bis die Verbrennungswerte in-
nerhalb des angegebenen Bereichs liegen.
Die Verbrennungswerte werden vom Rauchgasanalysegerät mit einer Verzöge-
rung von ca. 1 Minute angezeigt.
Abb. 31: Gasventil
1
Gasanschluss (¾ ")
10.
Nach erfolgter Abgas-Emissionsmessung
Der Service-Betrieb wird deaktiviert. Die Leistung wird wieder automatisch je
nach Heizanforderung eingestellt.
Hinweis
Nach 15 Minuten wird der Service-Betrieb automatisch deaktiviert.
Seite 50 von 76
Gasart
CO
in % CO in ppm
2
8,6 – 9,2
Erdgas H/L
Flüssiggas P 9,6 -10,3
2
Betriebsanleitung
<20
<30
IX010
Gaseinstellung (Offset)
drücken.
