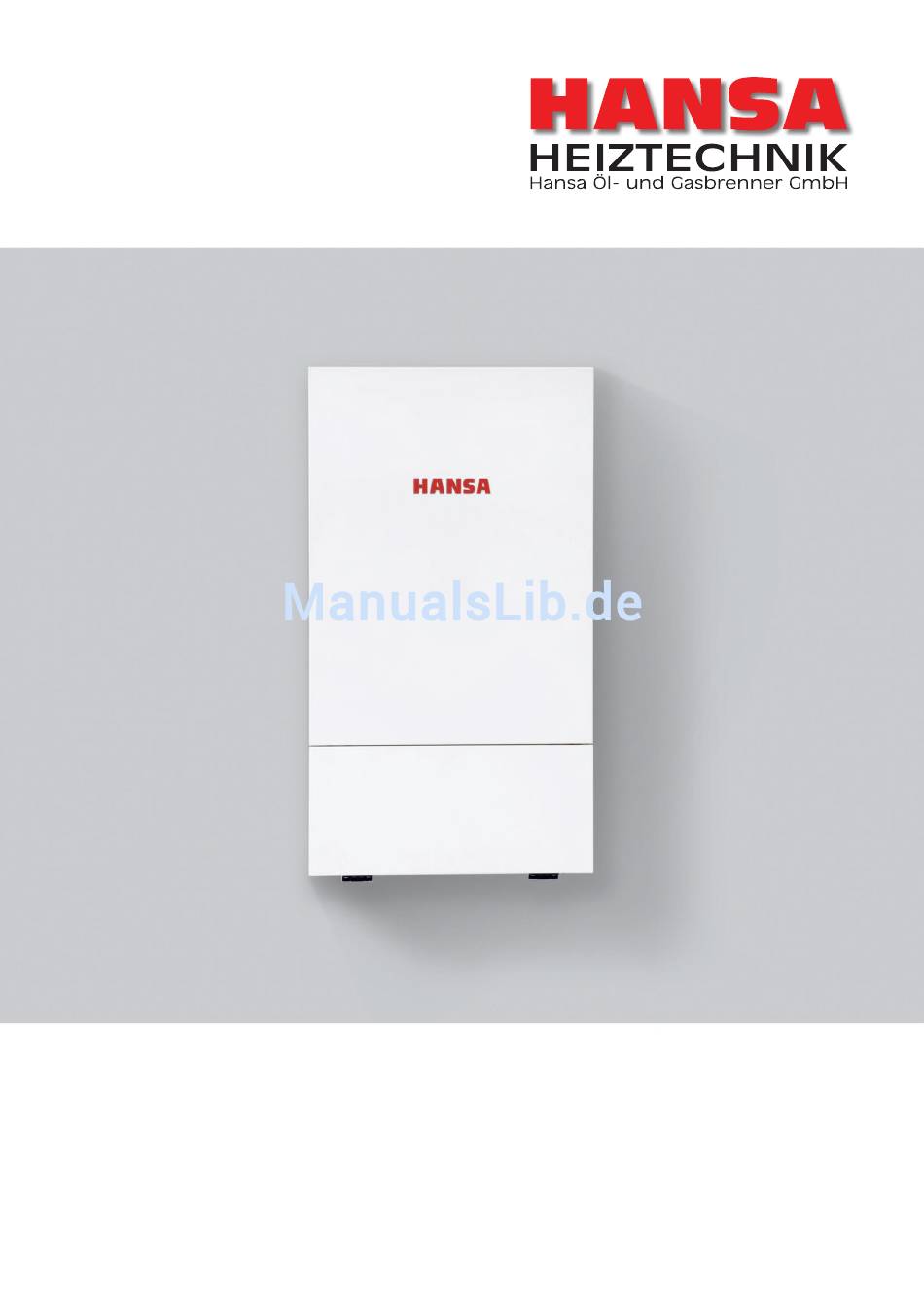

- Seite 1 TANTUM TANTUM Betriebsanleitung Betriebsanleitung Wandhängender Gas-Brennwertkessel Wandhängender Gas-Brennwertkessel Version 01/2017 Version 01/2017...
- Seite 2 Hansa Öl- und Gasbrenner GmbH Burgdamm 3 D-27404 Rhade www. hansa-heiztechnik.de Dokumentation: Volker Haufler, Hansa Öl- und Gasbrenner GmbH 1. Ausgabe, Stand: 16.06.2017 Originalbedienungsanleitung Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz.
-
Seite 3: Inhaltsverzeichnis
Lagerung ..........................15 Entsorgung von Verpackungen ..................15 Entsorgung des Produkts ....................15 Lieferumfang ........................16 Funktion ..........................16 Maße und Anschlüsse ......................17 Maße ..........................17 Anschlüsse TANTUM ......................20 Montage ..........................21 Wandmontage ........................21 Heizungsanschluss .......................22 Trinkwarmwasseranschluss ..................22 Kondensatablauf ......................22 Gasanschluss........................24 Zuluft- und Abgas Anschluss ..................25 Netzversorgung ......................26... - Seite 4 Inhalt Abgas-Emissionsmessung ....................30 Heizkennlinie aktivieren und einstellen ..............31 Heizungsvorlauftemperatur einstellen ................33 Trinkwarmwasser-Temperatur einstellen .................33 Abschließende Kontrollen durchführen ..............34 Bedienung ......................... 35 Bedientasten ........................35 Display ..........................36 Betriebsarten ........................37 Instandhaltung / Service ....................38 Reinigung und Pflege ......................38 Wartung ........................39 Service-Betrieb („Schornsteinfeger-Funktion“) ............47 Gasinjektor ........................47 9.4.1 Übersicht Gasinjektor ..................48...
-
Seite 5: Allgemeines
Wichtige Hinweise zur vorliegenden Betriebsanleitung Diese Betriebsanleitung beschreibt die Montage, Inbetriebnahme und Bedienung des Gas- Brennwertkessels TANTUM und richtet sich an Installateure, Techniker und Bediener. Sie gibt wichtige Hinweise zum Umgang mit dem Gerät. Die Betriebsanleitung ist Bestandteil des Produkts. Sie muss während der gesamten Le- bensdauer des Produkts und jederzeit in dessen unmittelbarer Nähe für den Inbetriebneh-... - Seite 6 1 Allgemeines 1.2 Wichtige Hinweise zur vorliegenden Betriebsanleitung WARNUNG … weist auf eine gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird. Die Gefahr droht möglicherweise. VORSICHT … weist auf eine gefährliche Situation hin, die zu leichten oder mittleren Verletzungen oder zu Sachschaden führen kann, wenn sie nicht gemieden wird.
-
Seite 7: Hansa-Kundendienst
Sie erreichen uns während der Büroöffnungszeiten direkt per Telefon unter +49 (0) 42 85 / 93 07 - 0 und online unter info@hansa-heiztechnik.de Unsere Büroöffnungszeiten sind: Oktober – März April – September Mo – Do: 7.30 – 17.00 Uhr Mo –... -
Seite 8: Typenschild
90 W Elektroanschluss 230VAC / 50Hz Schutzart (DIN40050) IP40 Hersteller HANSA Öl- und Gasbrenner GmbH Vorsicht Hochspannung! Made in Germany CE-Kennzeichnung Mit der CE-Kennzeichnung wird dokumentiert, dass die Geräte die grundlegen- den Anforderungen der Gasgeräterichtlinie (Richtlinie 90/396 EWG) und die Richtlinie über die elektromagnetische Verträglichkeit (Richtlinie 2004/108/EC) -
Seite 9: Sicherheit
In unserem eigenen Prüfraum erheben wir mit modernster Technik alle für eine Zulassung neuer Geräte relevanten Messwerte. HANSA Heizsysteme sind nach den anerkannten Regeln der Technik sowie den maßgebli- chen Unfallverhütungsvorschriften gebaut. Durch entsprechende, konstruktive Maßnah- men wird dem Betreiber ein Höchstmaß an Sicherheit gewährleistet. -
Seite 10: Verantwortung Des Betreibers
2 Sicherheit 2.3 Verantwortung des Betreibers Verantwortung des Betreibers An der Anlage sind nur Tätigkeiten erlaubt, die in dieser Anleitung beschrieben sind. Der Gas-Brennwertkessel ist für den Einsatz im nicht-gewerblichen Bereich konzipiert. Bei Gebrauch in gewerblichen Einrichtungen sind zusätzlich zu den Sicherheitsanweisungen die in der Anleitung stehen, auch die Sicherheits-, Unfallverhütungs- und Umweltschutzvor- schriften für elektrische Anlagen und Betriebsmittel einzuhalten. -
Seite 11: Gefahren Bei Unzureichender Qualifikation
2 Sicherheit 2.4 Qualifizierte Personen 2.4.2 Gefahren bei unzureichender Qualifikation WARNUNG Gefahr von Verletzungen und Beschädigungen durch unsachgemäße Be- dienung! Unsachgemäße Bedienung kann zu erheblichen Personen- und Sachschä- den führen. Deshalb: Bei Übergabe der Anlage in die Bedienung und die Pflege durch den Betreiber vom Fachmann einweisen lassen. -
Seite 12: Besondere Gefahren
2 Sicherheit 2.5 Besondere Gefahren Besondere Gefahren GEFAHR Lebensgefahr durch elektrischen Strom! Durch Berührung stromführender Teile besteht Lebensgefahr. Defekte an der Isolierung oder anderen stromleitenden Bauteilen sind le- bensgefährlich. Deshalb: Bei defekten Isolierungen von Stromkabeln sofort den Strom ab- schalten ... - Seite 13 2 Sicherheit 2.5 Besondere Gefahren GEFAHR Lebensgefahr durch Veränderungen am Gerät! Bei Veränderungen am Gerät kann Lebensgefahr bestehen, da Gas, Abgas, Wasser bzw. Strom austreten kann. Zudem kann das Gerät durch austre- tendes Wasser zerstört werden. Bei unerlaubten Veränderungen erlischt die Betriebserlaubnis. Deshalb: ...
-
Seite 14: Aufstellraum
2 Sicherheit 2.6 Aufstellraum VORSICHT Beschädigung der Heizungsanlage durch Wasseraustritt! Heizungs- bzw. Kondenswasser kann selbstständig austreten. Dies kann Schäden am Gerät bzw. am Gebäude verursachen. Deshalb: Den Ausgang zum Ablauf des Kondenswassers frei halten, damit das Wasser bzw. das Kondensat in einen nicht fest verbunden Ablauf tropfen kann. -
Seite 15: Transport, Lagerung, Verpackung Und Entsorgung
Fotos und/oder Skizzen. Der verantwortliche Zulieferer (z.B. LKW-Fahrer) muss die festgestellten Schäden durch Unterschrift auf den Frachtpapieren bestätigen. Transportschäden müssen unverzüglich HANSA bzw. dem jeweiligen Vertragspartner gemeldet werden. Lagerung Lagern Sie das Produkt nur in seiner unbeschädigten Originalverpackung. -
Seite 16: Lieferumfang
50 Prozent der CO -Emissionen vermieden werden. Das von HANSA Heizsysteme entwickelte Gerät TANTUM verbindet ein Höchstmaß an Kom- fort mit einer äußerst einfachen Bedienung. Der TANTUM wurde so konstruiert, dass er sich automatisch der jeweiligen Wetterlage bzw. -
Seite 17: Maße Und Anschlüsse
5 Maße und Anschlüsse 5. Maße und Anschlüsse Maße IX005a Abb. 1: Anschlussposition Zuluft-Abgas-Leitung, Maße in mm (von oben) IX005c Abb. 2: Anschlussposition Heizung, Kalt- und Warmwasser, bzw. Warmwasserspeicher, und Gas, Maße in mm (von unten) Betriebsanleitung Seite 17 von 76... - Seite 18 5 Maße und Anschlüsse IX005b Abb. 3: Ansicht von vorne, Maße in mm (von vorn) Seite 18 von 76 Betriebsanleitung...
- Seite 19 5 Maße und Anschlüsse Wandabstände IX004a Abb. 4: Wandabstand für Installation und Service (von vorne) IX004b Abb. 5: Wandabstand für Installation und Service (von oben) Betriebsanleitung Seite 19 von 76...
-
Seite 20: Anschlüsse Tantum
5 Maße und Anschlüsse Anschlüsse TANTUM IX007 Abb. 6: Anschlüsse an der Unterseite des Geräts Gasanschluss (¾ ") Heizungsrücklauf (¾ ") Heizungsvorlauf (¾ ") Stromanschluss ..Kombi..: Warmwasser (½ ") ..Kombi..: Kaltwasser (½ ") mit ..Boiler..: Vorlauf-Warmwasserspeicher ..Drossel 10 l/Min ..Boiler..: Rücklauf-Warmwasserspeicher Fühlerstecker... -
Seite 21: Montage
Mindestabstände einhalten (siehe „Wandabstände“ auf Seite 19)! Löcher (Ø 8 mm) bohren. Dübel einstecken. Wandbügel mit den Schrauben an der Wand befestigen. TANTUM Gas-Brennwertkessel von oben in den Wandbügel einhängen. Sicheren Sitz des Geräts prüfen. Betriebsanleitung Seite 21 von 76... -
Seite 22: Heizungsanschluss
Trinkwarmwasseranschluss Bei der Ausführung ..Kombi.. erfolgt der Anschluss von Kaltwasser und Warmwasser direkt an das Gerät (s. Anschlüsse TANTUM; Seite 20). Nur KTW zugelassene Absperrhähne einset- zen. im HANSA Anschluss-Set (HANSA Artikelnummer #1002528) enthalten. Bei der Ausführung ..Boiler.. und ..Kompakt.. ist an den Anschlüsse 3 und 7 der Rohrwen- delwärmetauscher des Warmwasserspeichers angeschlossen. - Seite 23 6 Montage Hinweis: Ableitung Kondensat Vorschriften und Richtlinien des Bestimmungslandes zur Einleitung von Kondensat in das Abwassersystem beachten! Nur Materialien einsetzen, die für die Ableitung von Kondensats geeignet sind. VORSICHT Geräteschaden durch Kondenswasser-Rückstau! Rückstau von Kondenswasser in die Brennkammer führt zur Störabschal- tung und kann bei Austritt elektrische Bauteile beschädigen.
-
Seite 24: Gasanschluss
Gashahn schließen und gegen Öffnen sichern. Gas-Absperrarmaturen und Brandschutzventile (TAS) bauseits vor- sehen Der HANSA Gas-Brennwertkessel darf mit Gase der Kategorie II betrieben werden. 2ELL3P Hinweis: Gasart und Gasinjektor Für die Gasarten werden verschieden Gasinjektoren eingesetzt. Die Geräte dürfen nur mit dem für die Gasart ausgelegten Gasinjektor betrieben werden. -
Seite 25: Zuluft- Und Abgas Anschluss
Vorschriften und Richtlinien des Bestimmungslandes für LAS beachten! Die Ausführung des LAS ist mit dem zuständigen Schornsteinfeger abzustimmen. Für den Anschluss an ein zertifiziertes LAS ist ein HANSA Kesselanschluss erforderlich: Bogen: Kesselanschlussbogen 87° 80/125 (HANSA Artikelnummer #1001918) mit Messöff- nung und Revisionsöffnung Gerade: Kesselanschlussstück 80/125 (HANSA Artikelnummer #1000361) mit Messöffnung. -
Seite 26: Netzversorgung
6 Montage Netzversorgung Im Lieferumfang des Gerätes befindet sich ein Netzkabel mit Kaltgerätestecker, mit diesem das Gerät an die Netzversorgung anschließen. Ein Heizungs-Notschalter ist in der Spannungsversorgung für die Heizung installiert. GEFAHR Lebensgefahr durch elektrischen Strom! Durch Berührung stromführender Teile können Herzstillstand, Herzkam- merflimmern, Herzrhythmusstörungen und sonstige Verletzungen auftre- ten. - Seite 27 6 Montage Hinweis: Raumthermostat / Open Therm Raumgerät Für einen zeitgeführten Heizbetrieb ist ein HANSA Raumthermostat (# 1002604) o- der ein HANSA Raumgerät (#1003516) erforderlich. Wenn kein Raumgerät (Klemmen OT) oder Raumthermostat (Klemmen RT) installiert ist, muss für Heizbetrieb am Anschluss RT eine Brücke installiert sein.
-
Seite 28: Inbetriebnahme
Die Netzversorgung ist angeschlossen. Der Anschluss an die Heizungsanlage wurde hergestellt und die Dichtheit überprüft. Im Rücklauf wurde unmittelbar vorm Gerät ein HANSA Magnetitfilter (Hansa Arti- kelnummer #1002677) eingebaut. VORSICHT Beschädigung der Heizungsanlage durch mangelhafte Aufbereitung des Anlagen-Füllwassers! - Seite 29 7 Inbetriebnahme Anlage befüllen und entlüften Kaltgerätestecker ziehen. Entweichen von Luft aus dem System ermöglichen. An der höchsten Stelle im System entweicht die Luft am günstigsten. Die Anlage über den Kessel Füll- und Entleerungshahn (KFE-Hahn) befüllen. VORSICHT Sachschaden durch austretendes Wasser! Beim Befüllen kann Wasser an Verbindungsstellen und Sicherheitsventil austreten.
-
Seite 30: Gerät In Betrieb Nehmen
7 Inbetriebnahme Schritt 2 bis 7 wiederholen, bis keine Luftgeräusche im System hörbar sind. Gerät in Betrieb nehmen Der Stromanschluss wurde hergestellt. Gerät in Betrieb nehmen Gerät mit Strom versorgen. Dazu den Kaltgerätestecker des Stromkabels in die Kaltgerätestecker-Buchse an der Unterseite des Geräts stecken. -
Seite 31: Heizkennlinie Aktivieren Und Einstellen
7 Inbetriebnahme Empfohlene Verbrennungswerte: Gasart in % CO in ppm 8,7 – 9,4 <120 Erdgas H/L Flüssiggas P 9,6 -10,3 <120 Die Betriebsart „Service-Betrieb“ starten. Aufruf Servicebetrieb s. Service-Betrieb („Schornsteinfeger-Funktion“), Sei- te 47. Ergebnisse dokumentieren. Heizkennlinie aktivieren und einstellen Werkseitig ist die Funktion Heizkennlinie deaktiviert. - Seite 32 7 Inbetriebnahme die Auswahl bestätigen. Im Display wird die erste Parameternummer „P00“ angezeigt: IX026 Abb. 15: Anzeige im Display: erste Parameternummer„P00“ den Parameter „P24“ Heizkennlinie aufrufen. Anzeige des Parameterwertes Heizkennlinie: IX026 Abb. 16: Anzeige im Display: Parameterwert Heizkennlinie„0“ Die Heizkennlinie mit entsprechend der installierten Heizungsflächen einstel- len: ...
-
Seite 33: Heizungsvorlauftemperatur Einstellen
7 Inbetriebnahme Heizungsvorlauftemperatur einstellen Die maximale Heizungsvorlauftemperatur mit den Tasten einstellen. Werkseitig: 80°C Fußbodenheizung, Neubau: 32°C – 37°C Fußbodenheizung, Bestand: 38°C – 45°C Heizkörper, Bestand: 55°C – 70°C. Hinweis: Temperaturangaben Die angegebenen Temperaturwerte sind Richtwerte und ersetzen nicht die erfor- derliche Temperaturauslegung durch den Fachmann an die Anlagenbedingungen vor Ort. -
Seite 34: Abschließende Kontrollen Durchführen
7 Inbetriebnahme Abschließende Kontrollen durchführen Das Gerät wurde in Betrieb genommen. Abschließende Kontrollen durchführen Abgaswege kontrollieren. Hierzu wahlweise die Rohrverbindungen mit Hilfe eines Spiegels kontrollieren Wenn der Spiegel beschlägt, ist dies ein Zeichen für austretende Abgase mit einem CO -Messgerät messen, ob Abgase in der Frischluftzufuhr enthalten sind... -
Seite 35: Bedienung
8 Bedienung 8. Bedienung Bedientasten Für die Bedienung des Geräts stehen Ihnen auf der Vorderseite verschiedene Bedientasten zur Verfügung: Taste Funktion Hauptmenü Service-Betrieb Parameter (tS); Info (In); Historie (Hi); Historie-Reset (Schornsteinfeger) (rES) Wahl der Betriebsart Beenden und Rückkehr Reset (nur Historie-Reset „rES“) („Sommer-/Winter-... -
Seite 36: Display
8 Bedienung Display Im Display ist eine Hintergrundbeleuchtung mit zwei blauen LEDs integriert. Die Beleuch- tung schaltet sich ein, sobald eine der Bedientasten gedrückt wird. Wenn länger als 15 Se- kunden keine Bedientaste gedrückt wird, schaltet sich die Beleuchtung automatisch wieder aus. -
Seite 37: Betriebsarten
8 Bedienung Betriebsarten Über die Bedientasten auf der Vorderseite des Geräts können Sie verschiedene Betriebsar- ten einstellen: Bereitschaft Heiz- und Warmwasserbetrieb sind ausgeschaltet. Frostschutz ist aktiv. Heiz- und Warmwasserbetreib („Winter-Modus“) nur bei Kombi-Geräten Der Heizbetrieb erfolgt gemäß der eingestellten Raumtemperatur. Warmwasser wird ent- sprechend der eingestellten Wunschtemperatur bereitgestellt. -
Seite 38: Instandhaltung / Service
9 Instandhaltung / Service 9. Instandhaltung / Service VORSICHT Vorzeitiger Verschließ und Beschädigung durch fehlende oder mangelhaf- te Wartung! Mit zunehmender Verschmutzung des Kesselkörpers steigen der Ver- schleiß, die Abgastemperatur und damit auch der Energieverlust. Deshalb: Gas-Brennwertkessel in regelmäßigen Abständen einmal jährlich warten lassen. -
Seite 39: Wartung
9 Instandhaltung / Service Wartung WARNUNG Gefahr von Verletzungen und Beschädigungen durch unsachgemäß aus- geführte Wartungsarbeiten! Unsachgemäße Wartung kann zu schweren Personen- oder Sachschäden führen. Deshalb: Wartungsarbeiten nur durch einen Fachbetrieb durchführen las- sen! GEFAHR Explosionsgefahr durch austretendes Gas! Austretendes Gas kann eine Explosion oder schwere Verbrennungen ver- ursachen. -
Seite 40: Vorbereitende Arbeiten Durchführen
9 Instandhaltung / Service Vorbereitende Arbeiten durchführen Gerät mit ausschalten: IX027 Abb. 17: Anzeige im Display Anlage über den Heizungsnotschalter komplett stromlos machen. Hinweis Sollte kein Heizungsnotschalter vorhanden sein, ziehen Sie den Kaltgeräteste- cker von der Unterseite des Geräts ab oder drehen Sie die Sicherung heraus. Gashahn schließen. - Seite 41 9 Instandhaltung / Service Edelstahl-Wärmetauscher reinigen Gerät ist geöffnet (siehe hierzu vorige Beschreibung). Sie benötigen: Schraubenschlüssel (Ø 10 mm) Bürste (keine metallischen Bürsten) Sauger Hochdruckreingier VORSICHT Beschädigung des Edelstahl-Wärmetauschers! Metallische Bürsten und alkalische sowie säurehaltige Reinigungs- mittel zerstören die Oberfläche des Edelstahl-Wärmetauschers und führen zu erhöhtem Verschleiß.
- Seite 42 9 Instandhaltung / Service Der Gasinjektor ist in die Gasleitung eingesteckt. Der Übergang von Gasleitung und Venturi ist mit einem O-Ring abgedichtet. Sprengring (Venturi-Clip) nach links von der Gasleitung abziehen: IX015 Abb. 20: Sprengring abziehen Gasinjektor im Übergang von Gasrohr und Venturi Stecker für den Netzanschluss (1) und die Gebläseansteuerung (2) vom Gebläse ab- ziehen: IX016...
- Seite 43 9 Instandhaltung / Service Brennermischvorrichtung vorsichtig herausnehmen und beiseite legen: IX017 Abb. 22: Brennermischvorrichtung herausnehmen, O-Ring beachten. Stecker für Netzanschluss Stecker für Gebläseansteuerung VORSICHT Beschädigung der Brennermischvorrichtung durch Stoß! Die einzelnen Komponenten der Brennermischvorrichtung können durch einen Sturz beschädigt werden. Deshalb: ...
- Seite 44 9 Instandhaltung / Service Brennraum des Edelstahl-Wärmetauscher mit einer Bürste reinigen und die gelösten Rückstände aussaugen. Abb. 24: Brennraum ausbürsten und Rückstände aussaugen. Die Zwischenräume des Edelstahl-Wärmetauschers mit Druckluft freiblasen. Abb. 25: Zwischenräume mit Druckluft freiblasen. Brennkammer mit Wasser spülen Hinweis Bei starker Verschmutzung Schritt 7 und 8 wiederholen.
- Seite 45 9 Instandhaltung / Service Hinweis Bei starker Verschmutzung Schritt 7 und 8 wiederholen. Ist die Schwefelkon- zentration im Erdgas im Jahresdurchschnitt größer als 30mg/m³, muss der Wärmetauscher öfter gereinigt werden. Klemmverschraubung (1) lösen und Siphon abnehmen. (s. Kondensatablauf, Seite ...
- Seite 46 9 Instandhaltung / Service betreffende Inbus-Schrauben auf der Vorderseite der Brennermischvorrich- tung lösen alte Elektrode herausziehen neue Elektrode einstecken Schalldämpfer kontrollieren und ggf. wechseln Schalldämpfer mit leichten Drehbewegungen vom Venturi abziehen: IX019 Abb. 27: Schalldämpfer abziehen Innenliegendes Flies auf Verschmutzung kontrollieren.
-
Seite 47: Service-Betrieb („Schornsteinfeger-Funktion")
Heizanforderung eingestellt. Hinweis Nach 15 Minuten wird der Service-Betrieb automatisch deaktiviert. Gasinjektor Das Gas-Brennwertgerät Tantum ist werkseitig mit einem Gasinjektor für maximale Leis- tung ausgerüstet. Für jede Gasart wird ein eigener Gasinjektor benötigt. Die Gasinjektoren Betriebsanleitung Seite 47 von 76... -
Seite 48: Übersicht Gasinjektor
9 Instandhaltung / Service der Gasarten sind in der nachfolgenden Tabelle aufgeführt. Zur Unterscheidung ist die Grö- ße ist auf jedem Gasinjektor angegeben. 9.4.1 Übersicht Gasinjektor Ws Max Gasinjektor Ws Min. Gruppe Artikelnummer MJ/m³ kWh/m³ MJ/m³ kWh/m³ Ø mm 54,7 15,19 4,23 1003551... -
Seite 49: Verbrennungswerte Einstellen
IX026 Abb. 29: Anzeige im Display: Service-Betrieb, bei max. Leistung Max. Drehzahl im Heizbetrieb Tantum 25: 580 drücken, um Betrieb bei minimaler Leistung zu aktivieren. Im Display wird die minimale Drehzahl im Heizbetrieb 140 und das kleine Flammensymbol angezeigt. - Seite 50 9 Instandhaltung / Service Abb. 30: Reglerkasten zur Seite schwenken. Siegelblech von Gaseinstellung (Offset) (2) entfernen. Offset-Einstellung (2) an der Gasarmatur durchführen, bis die Verbrennungswerte in- nerhalb des angegebenen Bereichs liegen. Die Verbrennungswerte werden vom Rauchgasanalysegerät mit einer Verzöge- rung von ca.
-
Seite 51: Infomenü
9 Instandhaltung / Service Infomenü In der Infoebene können Temperaturwerte, Flammensignal, Gebläse-Drehzahl etc. während des Betriebs abgefragt werden. Zeile Anzeige Vorlauftemperatur [°C] Rücklauftemperatur [°C] Warmwasser Auslauftemperatur (Kombi) [°C] Warmwasserspeichertemperatur [°C] Abgastemperatur Außentemperatur Gebläsedrehzahl (Wert x 10) [min-1] Zapfrate [l/min] Wasserdruck [bar] Ionisationsstrom (Wert x 10) [µA] Softwarestand Hinweis... - Seite 52 9 Instandhaltung / Service zur Zeilenauswahl zurückkehren. die nächste Zeilennummer auswählen. Zur Anzeige der Infozeile „i02“ bis „i10“ Schritt 2. und 4. abwechselnd wiederholen. Zum Verlassen des Infomenüs drücken. Im Display erscheint das Hauptmenü. Hinweis Wird keine Taste betätigt, wird das Menü nach zwei Minuten automatisch verlassen.
-
Seite 53: Fehlerhistorie
9 Instandhaltung / Service Fehlerhistorie Die Fehlerhistorie kann unter in der Fachmannebene unter Menü “Hi” ausgelesen werden. Die Gerätesteuerung speichert die letzten acht Fehler. Die Fehler werden in chronologi- scher Reihenfolge abgespeichert. Der zuletzt aufgetretene Fehlerstatus wird auf Speicher- platz eins („H01“) angezeigt. Hinweis In der Fehlerhistorie werden sowohl die Blockierungen, als auch die Verriegelungen abgespeichert. - Seite 54 9 Instandhaltung / Service IX026 Abb. 36: Anzeige im Display: erster Fehlerspeicher „H01“ Zur Anzeige des Fehlercodes von Speicherplatz „H01“ drücken. Das Display zeigt den gespeicherten Fehlercode an. Zur Anzeige der Speicherplätze „H02“ bis „H08“ Schritt 2. und 4. abwechselnd wie- derholen.
-
Seite 55: Störungen
9 Instandhaltung / Service Störungen Die Steuerung enthält diverse Prüfabläufe, durch die der Kessel und dessen Umgebung ge- schützt werden. Sollte eine Störung auftreten, kann einer der beiden folgenden Zustände eintreten: Verriegelung Schwerwiegende Fehler verursachen eine Verriegelung. Eine Verriegelung kann nur durch manuellen Eingriff wieder aufgehoben werden. - Seite 56 9 Instandhaltung / Service Code Bedeutung Erläuterung Zündfehler Nach Ablauf aller Zündversuche konnte keine Flamme gebildet werden. Flammenfehler Ein Flammensignal wurde gemessen, ohne dass eine Heizanforderung ansteht. Überschreitung der zulässi- Der Temperatursensor im Vorlauf oder Rücklauf gen Temperatur hat geschaltet, da der zulässige Grenzwert über- schritten wurde.
- Seite 57 9 Instandhaltung / Service Code Bedeutung Erläuterung Sicherheitstemperaturbe- Der STB im Rücklauf ist außerhalb des Betriebs- grenzer (STB) im Rücklauf bereichs (Kurzschluss oder offener Schaltkreis). hat ausgelöst Der Fehler wird ausgelöst, wenn der Sensor nicht zwischen 0 und 125 °C liegt. Wenn die Temperatur wieder innerhalb des Be- triebsbereichs liegt, kann die Verriegelung durch manuellen oder Fern-Reset aufgehoben werden.
-
Seite 58: Blockierungs-Codes
9 Instandhaltung / Service 9.8.2 Blockierungs-Codes Eine vorübergehende Blockierung der Heizungsanlage wird durch ein „F“ in Verbindung mit einem Fehler-Code im Display angezeigt. IX025 Abb. 38: Anzeige einer Blockierung Die Kesselsteuerung erkennt auch Fehler, die die Heizanforderungen blockieren können, die aber nicht zu einer Verriegelung führen. - Seite 59 9 Instandhaltung / Service Code Bedeutung Erläuterung Geringe Leistungsversorgung Geringe Netzspannung (weniger als 170 VAC) vom Stromnetz verursacht diesen Fehler. Falls der Kessel in Betrieb ist, wird der Brenner ausgeschaltet. Sobald die erforderliche Netzspannung wieder vorhanden ist (mehr als 170 VAC), ist der Fehler behoben.
- Seite 60 9 Instandhaltung / Service Code Bedeutung Erläuterung Fehler Außenfühler Wird kein Außenfühler angeschlossen, muss der Parameter P24 auf den Wert 0 eingestellt sein. Der Außenfühler liegt außerhalb des normalen Betriebsbereichs (Kurzschluss oder offener Schaltkreis). Dieser Fehler wird bei einem länger als drei Sekunden andauernden Kurzschluss an- gezeigt.
- Seite 61 9 Instandhaltung / Service Code Bedeutung Erläuterung Fehler Warmwasser-Sensor Wird kein Warmwassersensor angeschlossen, (nur wenn Warmwasserspei- weil nur Heizbetrieb gewünscht ist, kann die Feh- chertank-Konfiguration = 2) lermeldung F50 mit Parameter P09 Wert 1 unter- drückt werden. Der Warmwasser-Sensor liegt außerhalb des normalen Betriebsbereichs (Kurzschluss oder of- fener Schaltkreis).
- Seite 62 9 Instandhaltung / Service Code Bedeutung Erläuterung Fehler Abgastemperatur- Der Abgastemperatur-Sensor liegt außerhalb des Sensor normalen Betriebsbereichs (Kurzschluss oder of- fener Schaltkreis). Der Fehler wird ausgelöst, wenn der Sensor länger als 3 Sekunden außerhalb des Bereichs liegt (-5 – 125 °C). Wenn die Temperatur wieder innerhalb des Be- triebsbereichs liegt, verschwindet der Fehler.
-
Seite 63: Technische Daten
10 Technische Daten Technische Daten TANTUM 25 Technische Daten Boiler Kombi Installation Wand Gas-Gerätekategorie DE 2ELL3P Produkt ID-Nummer CE-0085 CS0068 Kessel-Nennleistung in kW, 50/30°C 4,3 – 24,1 Kessel-Nennleistung in kW, 80/60°C 3,9 – 21,9 Kessel-Nennbelastung in kW 4,0 – 22,5 Wirkungsgrad Nennleistung in % 80/60°C... -
Seite 64: Parameterliste
10 Technische Daten 10.1 Parameterliste Boiler / Kategorie Parameterbeschreibung Einheit Kombi Kompakt 1 = Kombi P00 Gerätetyp 2 = Boiler/ Kompakt 0 = Erdgas P01 Gasart System 1 = Flüssiggas Erdgas rpm x 50 P02 Startdrehzahl Flüssiggas rpm x 50 P03 Max. -
Seite 65: Hydroblock
10 Technische Daten 10.2 Hydroblock IX006 Abb. 39: Hydroblock UPS 15-60 MP IWC Sicherheitsventil Pumpen-Bypass Drucksensor und Rücklauftemperatur Steppermotor Umwälzpumpe (hocheffizient) Warmwasser-Plattenwärmetauscher Sensor Warmwasser Zapfmenge und Aus- lauftemperatur 10.2.1 Pumpe Hocheffizienzpumpe (Pumpe mit Puls-Weiten-Modulation (PWM)) Die Drehzahl der Pumpe wird mit einem PWM-Signal gesteuert. Wird die Steuerleitung un- terbrochen arbeitet die Pumpe mit maximaler Drehzahl (100%). -
Seite 66: Steppermotor
10 Technische Daten PWM Steuerleitung für die Hocheffizienzpumpe 10.2.2 Steppermotor Der Steppermotor dient zur Umschaltung von Heizbetrieb auf Warmwasserbereitung. Im Heizbetrieb steht der Umschalthebel nach hinten, bei Warmwasserbetrieb ist der Um- schalthebel nach vorne geneigt. 10.3 Maximale Geräteleistung Die maximale Geräteleistung kann für Heizbetrieb und Warmwasserbereitung getrennt ein- gestellt werden. -
Seite 67: Las Grenzlängen
10 Technische Daten 10.4 LAS Grenzlängen Länge Steigleitung in m Schachtgröße Verbindungsleitung 1m, 87°, 60/100, Kesselanschluss 80/125, Re- 15,5 starr DN 60 120x120 mm duzierung 80/125 auf 60/100 14,5 13,5 flexibel starr Schacht DN 80 140x140 mm 1m, 87°, 80/125 flexibel starr DN 100... -
Seite 68: Gewährleistung
11 Gewährleistung Gewährleistung Das HANSA Gas-Brennwertgerät Tantum erbringt seine einwandfreie Funktion bei fachge- rechter Installation, Inbetriebnahme und Wartung. Für Einzelheiten zur Gewährleistung ist der Vertragspartner zuständig. 11.1.1 Ersatzteile HINWEIS! Bei Austausch nur HANSA-Original-Ersatzteile verwenden: Einige Komponenten sind speziell für HANSA Geräte ausgelegt und gefertigt. -
Seite 69: Herstellererklärung
11 Gewährleistung 11.2 Herstellererklärung EG-Baumuster-Konformitätserklärung Rhade, 3.2.2017 Die Firma HANSA Öl- und Gasbrenner GmbH bescheinigt hiermit, dass die Gas-Brennwert- Umlaufwasserheizer der Baureihe: Tantum ..CE-0085CS0068 dem in der EG - Baumuster-Prüfbescheinigung beschriebenen Baumuster entsprechen. Die Geräte der o.g. Baureihe erfüllen die geltenden Anforderungen von: 1. -
Seite 70: Ersatzteile
12 Ersatzteile Ersatzteile Ersatzteil Bezeichnung Artikel-Nr. Automatischer Entlüfter 1000352 Druckmanometer + Kupferkapillare 1000353 Hydroblock UPM2 15-70 MP IWC 1000368 Abgasfühler 1003078 Siphon Set 1003475 Dichtring #1003476 Plattenwärmetauscher 1000414 Seite 70 von 76 Betriebsanleitung... - Seite 71 12 Ersatzteile Ersatzteil Bezeichnung Artikel-Nr. Sicherheitsventil 1000419 Sensor Zapfmenge und Auslauftemperatur 1000427 Drucksensor Rücklauftemperatur 1000430 Stepper-Motor 1000431 Pumpenkopf UPM2 15-70 1000456 O-Ring Dichtungs-Set Hydroblock 1000420 Betriebsanleitung Seite 71 von 76...
- Seite 72 12 Ersatzteile Ersatzteil Bezeichnung Artikel-Nr. Außenfühler 1003396 Gebläse PX 18 Fime 1002652 Kabelsatz TANTUM 1002656 Wandbügel 1003026 Luftansaugschalldämpfer auf Venturi-Ventil 1003082 Inkl. eingeklebter Dämmung (#1003137) Seite 72 von 76 Betriebsanleitung...
- Seite 73 12 Ersatzteile Ersatzteil Bezeichnung Artikel-Nr. Gasventil PX 22 (-5Pa) 1003431 Steuerungsplatine Nexsys TANTUM 1003124 Mini-Venturi 25kW 1003125 Gasinjektor; 4,23 mm; Erdgas H (Injektor-Düse) 1003551 Gasinjektor; 4,63 mm; Erdgas L/LL 1003552 Gasinjektor; 3,39mm, Flüssiggas P 1003553 Vorlauftemperatursensor 1003131 Kondensatschlauch TANTUM 19x4mm...
- Seite 74 12 Ersatzteile Ersatzteil Bezeichnung Artikel-Nr. Netzkabel TANTUM 1900mm lang 1003139 Zündelektrode 1003264 Ionisationselektrode (gebogen) 1003265 Speicherfühler 1001529 Seite 74 von 76 Betriebsanleitung...
- Seite 75 12 Ersatzteile Notizen Betriebsanleitung Seite 75 von 76...
- Seite 76 Hansa Öl- und Gasbrenner GmbH Burgdamm 3; 27404 Rhade www.hansa-heiztechnik.de #1003565 / Druck 19/2017...
