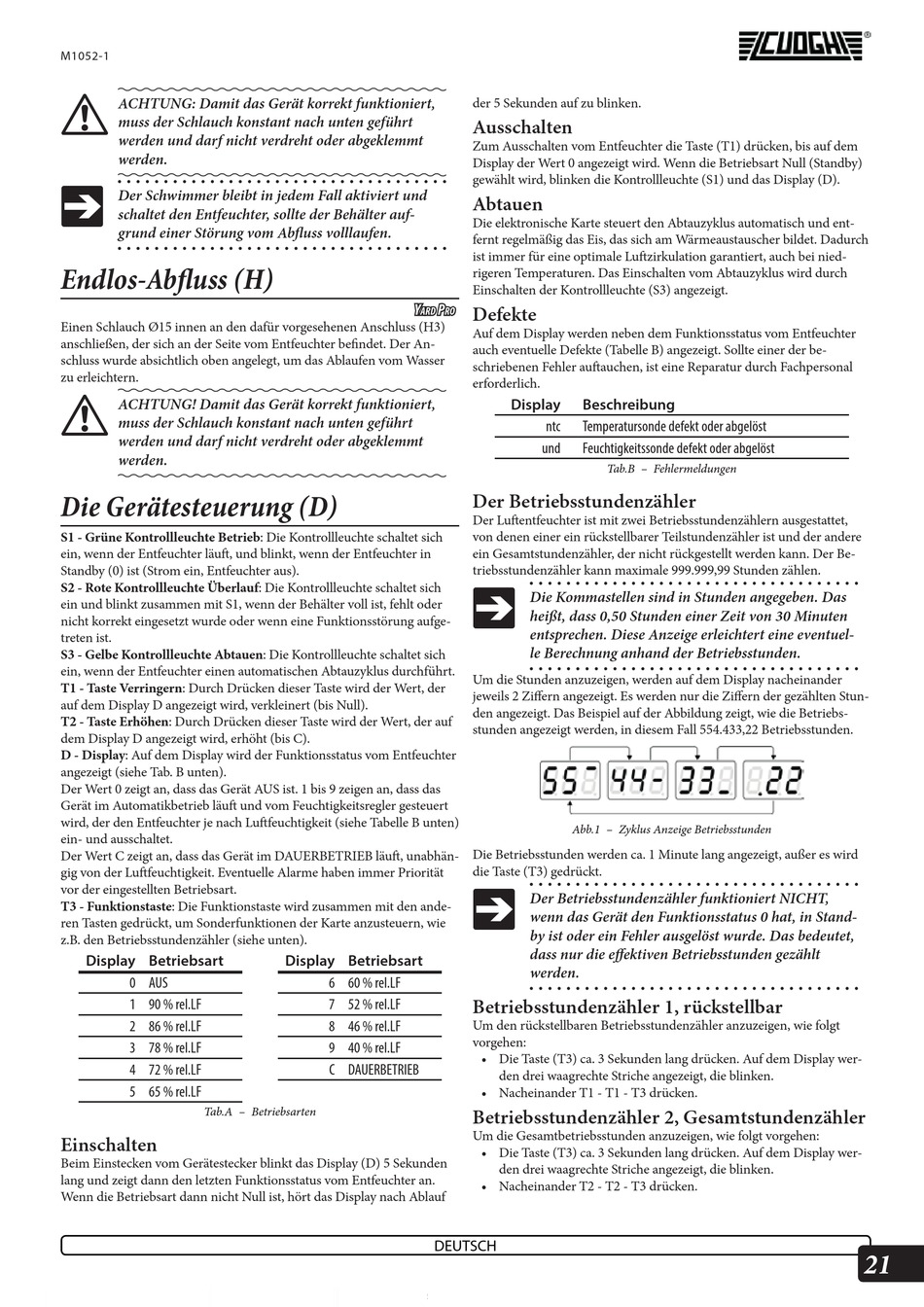

CUOGHI NADER midi Yard Bedienungshandbuch Seite 21

M1052-1
!
ACHTUNG: Damit das Gerät korrekt funktioniert,
muss der Schlauch konstant nach unten geführt
werden und darf nicht verdreht oder abgeklemmt
werden.
S
Der Schwimmer bleibt in jedem Fall aktiviert und
schaltet den Entfeuchter, sollte der Behälter auf-
grund einer Störung vom Abfluss volllaufen.
Endlos-Abfluss (H)
Einen Schlauch Ø15 innen an den dafür vorgesehenen Anschluss (H3)
anschließen, der sich an der Seite vom Entfeuchter befindet. Der An-
schluss wurde absichtlich oben angelegt, um das Ablaufen vom Wasser
zu erleichtern.
!
ACHTUNG! Damit das Gerät korrekt funktioniert,
muss der Schlauch konstant nach unten geführt
werden und darf nicht verdreht oder abgeklemmt
werden.
Die Gerätesteuerung (D)
S1 - Grüne Kontrollleuchte Betrieb: Die Kontrollleuchte schaltet sich
ein, wenn der Entfeuchter läuft, und blinkt, wenn der Entfeuchter in
Standby (0) ist (Strom ein, Entfeuchter aus).
S2 - Rote Kontrollleuchte Überlauf: Die Kontrollleuchte schaltet sich
ein und blinkt zusammen mit S1, wenn der Behälter voll ist, fehlt oder
nicht korrekt eingesetzt wurde oder wenn eine Funktionsstörung aufge-
treten ist.
S3 - Gelbe Kontrollleuchte Abtauen: Die Kontrollleuchte schaltet sich
ein, wenn der Entfeuchter einen automatischen Abtauzyklus durchführt.
T1 - Taste Verringern: Durch Drücken dieser Taste wird der Wert, der
auf dem Display D angezeigt wird, verkleinert (bis Null).
T2 - Taste Erhöhen: Durch Drücken dieser Taste wird der Wert, der auf
dem Display D angezeigt wird, erhöht (bis C).
D - Display: Auf dem Display wird der Funktionsstatus vom Entfeuchter
angezeigt (siehe Tab. B unten).
Der Wert 0 zeigt an, dass das Gerät AUS ist. 1 bis 9 zeigen an, dass das
Gerät im Automatikbetrieb läuft und vom Feuchtigkeitsregler gesteuert
wird, der den Entfeuchter je nach Luftfeuchtigkeit (siehe Tabelle B unten)
ein- und ausschaltet.
Der Wert C zeigt an, dass das Gerät im DAUERBETRIEB läuft, unabhän-
gig von der Luftfeuchtigkeit. Eventuelle Alarme haben immer Priorität
vor der eingestellten Betriebsart.
T3 - Funktionstaste: Die Funktionstaste wird zusammen mit den ande-
ren Tasten gedrückt, um Sonderfunktionen der Karte anzusteuern, wie
z.B. den Betriebsstundenzähler (siehe unten).
Display Betriebsart
0 AUS
1 90 % rel.LF
2 86 % rel.LF
3 78 % rel.LF
4 72 % rel.LF
5 65 % rel.LF
Tab.A – Betriebsarten
Einschalten
Beim Einstecken vom Gerätestecker blinkt das Display (D) 5 Sekunden
lang und zeigt dann den letzten Funktionsstatus vom Entfeuchter an.
Wenn die Betriebsart dann nicht Null ist, hört das Display nach Ablauf
Y P
ard ro
Display Betriebsart
6 60 % rel.LF
7 52 % rel.LF
8 46 % rel.LF
9 40 % rel.LF
C DAUERBETRIEB
DEUTSCH
der 5 Sekunden auf zu blinken.
Ausschalten
Zum Ausschalten vom Entfeuchter die Taste (T1) drücken, bis auf dem
Display der Wert 0 angezeigt wird. Wenn die Betriebsart Null (Standby)
gewählt wird, blinken die Kontrollleuchte (S1) und das Display (D).
Abtauen
Die elektronische Karte steuert den Abtauzyklus automatisch und ent-
fernt regelmäßig das Eis, das sich am Wärmeaustauscher bildet. Dadurch
ist immer für eine optimale Luftzirkulation garantiert, auch bei nied-
rigeren Temperaturen. Das Einschalten vom Abtauzyklus wird durch
Einschalten der Kontrollleuchte (S3) angezeigt.
Defekte
Auf dem Display werden neben dem Funktionsstatus vom Entfeuchter
auch eventuelle Defekte (Tabelle B) angezeigt. Sollte einer der be-
schriebenen Fehler auftauchen, ist eine Reparatur durch Fachpersonal
erforderlich.
Display Beschreibung
ntc Temperatursonde defekt oder abgelöst
und Feuchtigkeitssonde defekt oder abgelöst
Tab.B – Fehlermeldungen
Der Betriebsstundenzähler
Der Luftentfeuchter ist mit zwei Betriebsstundenzählern ausgestattet,
von denen einer ein rückstellbarer Teilstundenzähler ist und der andere
ein Gesamtstundenzähler, der nicht rückgestellt werden kann. Der Be-
triebsstundenzähler kann maximale 999.999,99 Stunden zählen.
S
Die Kommastellen sind in Stunden angegeben. Das
heißt, dass 0,50 Stunden einer Zeit von 30 Minuten
entsprechen. Diese Anzeige erleichtert eine eventuel-
le Berechnung anhand der Betriebsstunden.
Um die Stunden anzuzeigen, werden auf dem Display nacheinander
jeweils 2 Ziffern angezeigt. Es werden nur die Ziffern der gezählten Stun-
den angezeigt. Das Beispiel auf der Abbildung zeigt, wie die Betriebs-
stunden angezeigt werden, in diesem Fall 554.433,22 Betriebsstunden.
Abb.1 – Zyklus Anzeige Betriebsstunden
Die Betriebsstunden werden ca. 1 Minute lang angezeigt, außer es wird
die Taste (T3) gedrückt.
S
Der Betriebsstundenzähler funktioniert NICHT,
wenn das Gerät den Funktionsstatus 0 hat, in Stand-
by ist oder ein Fehler ausgelöst wurde. Das bedeutet,
dass nur die effektiven Betriebsstunden gezählt
werden.
Betriebsstundenzähler 1, rückstellbar
Um den rückstellbaren Betriebsstundenzähler anzuzeigen, wie folgt
vorgehen:
• Die Taste (T3) ca. 3 Sekunden lang drücken. Auf dem Display wer-
den drei waagrechte Striche angezeigt, die blinken.
• Nacheinander T1 - T1 - T3 drücken.
Betriebsstundenzähler 2, Gesamtstundenzähler
Um die Gesamtbetriebsstunden anzuzeigen, wie folgt vorgehen:
• Die Taste (T3) ca. 3 Sekunden lang drücken. Auf dem Display wer-
den drei waagrechte Striche angezeigt, die blinken.
• Nacheinander T2 - T2 - T3 drücken.
21
