Elektro- und Signalanschlüsse
Signalanschlüsse
USB-, Ethernet- und RS485-Anschlüsse ermöglichen die Datenübertragung zwischen den BrainCubes verschiedener
Geräte oder zwischen der BrainCube-Steuerung und externen Geräten.

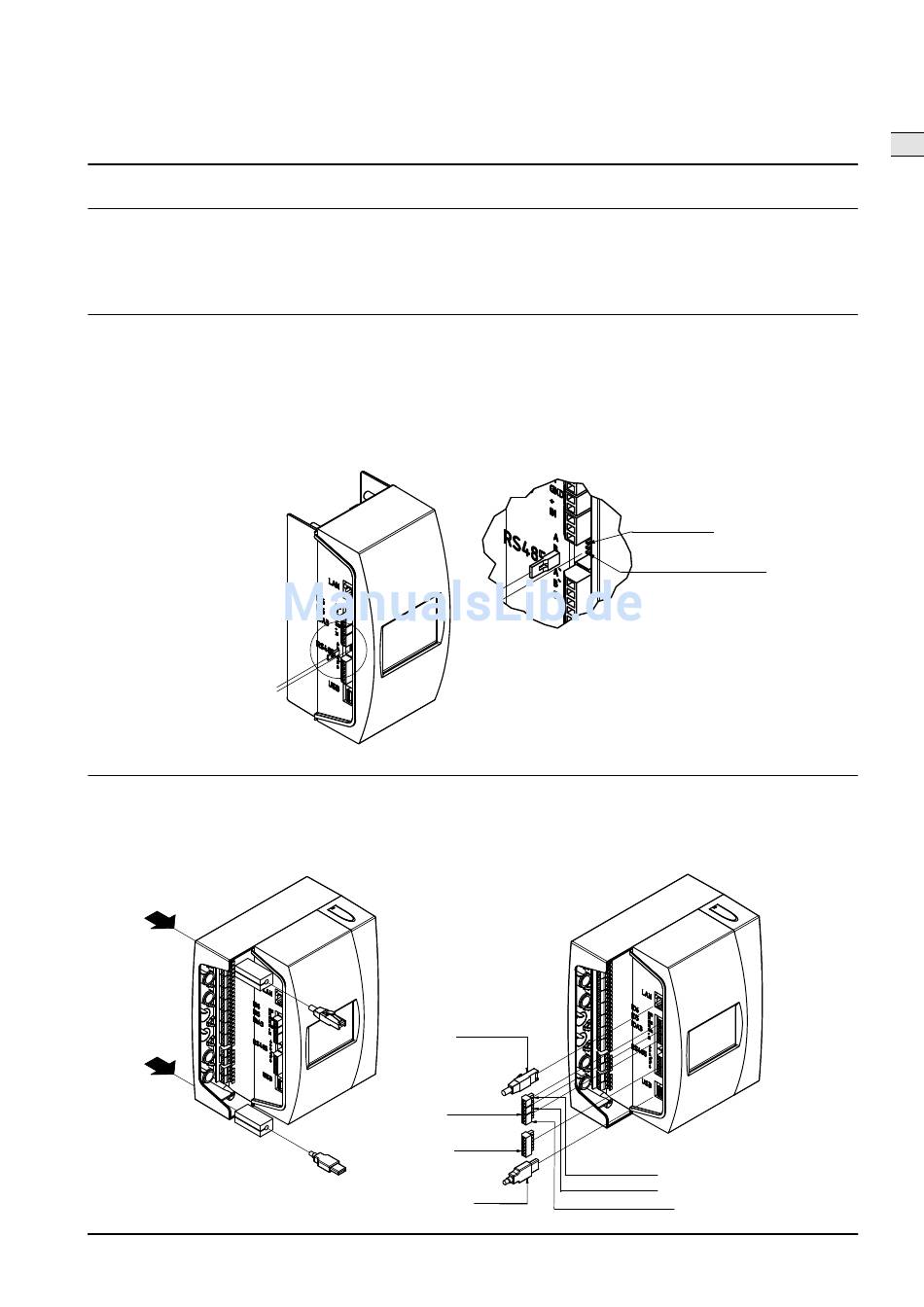

RS485-Anschluss
Zur Verbindung der RS485 Eingänge ist ein zwei-adriges, verdrilltes und geschirmtes Kabel („twisted pair shielded") mit
einem Kabeldurchmesser ≥ 0,5 mm² zu verwenden.
Der maximal zulässige Abstand zwischen den verbundenen Eingängen beträgt 1000 m.
Ein Jumper befindet sich genau unter den RS485-Anschlüssen.
An jedem Endgerät (dem ersten und dem letzten) muss der Jumper auf ON eingestellt sein.
Bei Zwischengeräten muss der Jumper auf OFF gestellt oder entfernt werden.
Den Schirm des Twisted-Pair-Kabels nur an einem Ende, nicht an beiden anschließen.
Ethernet- und USB-Anschlüsse
Oben rechts an der Rückseite der BrainCube Connect befindet sich eine rechteckige Öffnung. Führen Sie das Ethernet-Kabel von
hinten durch diese Öffnung. Zum Schutz gegen Feuchtigkeit isolieren Sie das Kabel führen Sie die Isolierung in die rechteckige
Öffnung ein. Wiederholen Sie diesen Vorgang mit dem USB-Kabel und der Öffnung unten rechts an der Rückseite. Verwenden
Sie 90° gewinkelte RJ45-Stecker, um das Ethernetkabel in dem kleinen Anschlusskasten nicht zu stark zu biegen.
Änderungen:
Betriebsanleitung
BrainCube connect / BCC
RS485 Jumper
TA Hydronics Switzerland AG
Mühlerainstrasse 26
Änderungen:
CH-4414 Füllinsdorf
www.tahydronics.com
Betriebsanleitung
BrainCube connect / BCC
RS485 Jumper
TA Hydronics Switzerland AG
Mühlerainstrasse 26
CH-4414 Füllinsdorf
www.tahydronics.com
Änderungen:
Betriebsanleitung
BrainCube connect / BCC
Schnittstellenstecker
TA Hydronics Switzerland AG
C
C
B ( 1 : 2 )
B ( 1 : 2 )
Ethernet RJ45
Ethernet
Analog IN
Analog IN
Digital IN
Digital IN
RS485
RS485
IN / OUT
IN / OUT
USB
Gewicht/Kg
Format
Massstab
A4
1:2
Änderungen:
Material
Gezeichnet
25.08.2014 MS
Fachprüfung
Betriebsanleitung
Geprüft
29.08.2014 BOM
BrainCube connect / BCC
Freigegeben
29.08.2014
BOM
C ( 1 : 1 )
C ( 1 : 1 )
Jumper
Jumper off
Pos. 1 = OFF
Jumper off
Jumper on
Pos. 2 = ON (Standard)
Jumper on
B
Gewicht/Kg
Format
Massstab
B
A4
1:4
Material
Gezeichnet
29.08.2014
MS
Fachprüfung
Geprüft
29.08.2014
SCJ
Freigegeben
29.08.2014
SCJ
133693
Zeich. Nr.
Gewicht/Kg
Format
Art. Nr.
A4
Material
Gezeichnet
29.08.2014
Fachprüfung
Geprüft
29.08.2014
Freigegeben
29.08.2014
133693
Zeich. Nr.
Art. Nr.
ID6 GND/IN
ID6 GND/IN
ID5 GND/IN
ID5 GND/IN
USB
IDA3 GND/+/IN
IDA3 GND/+/IN
Massstab
1:4
MS
SCJ
SCJ
Gewicht/Kg
Format
Massstab
A4
1:2
Material
Gezeichnet
26.08.2014 MS
Fachprüfung
Geprüft
29.08.2014 BOM
de
7 7
