WBMODE0002
09.2017

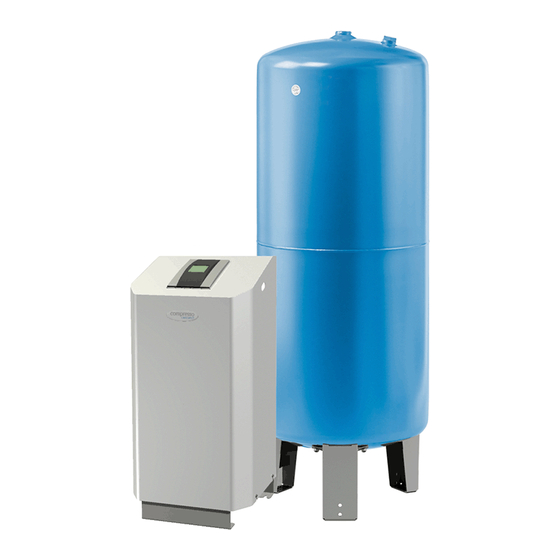

BrainCube Connect
Montage | Betrieb
Mit einer BrainCube-Connect-Steuerung werden fast alle IMI Pneumtex Geräte* betrieben und
gesteuert.
Eine separate Montageanleitung wird mit jedem Produkt mitgeliefert.
In dieser Montage- & Betriebsanleitung werden Betrieb und Steuerung einer TecBox** mit einer
BrainCube-Connect-Steuerung beschrieben.
Vor der Inbetriebnahme von BrainCube Connect muss das Gerät montiert und an das Heiz-, Solar-,
Kühlwasser- oder anderes System angeschlossen werden. Beachten Sie dabei die beigefügte
Montageanleitung.
* Mit BrainCube Connect werden folgende IMI-Pneumatex-Geräte betrieben und gesteuert: Compresso Connect, Transfero
Connect, Vento Connect und Pleno PI Connect.
** Die TecBox ist eine funktionsfähige Einheit, die alle erforderlichen pneumatischen und/oder hydraulischen Komponenten
enthält. Sie wird von der BrainCube Connect gesteuert und betrieben. Die Gefässe zählen nicht zum Funktionsumfang
der TecBox.
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für IMI PNEUMATEX BrainCube Connect
- Seite 1 * Mit BrainCube Connect werden folgende IMI-Pneumatex-Geräte betrieben und gesteuert: Compresso Connect, Transfero Connect, Vento Connect und Pleno PI Connect. ** Die TecBox ist eine funktionsfähige Einheit, die alle erforderlichen pneumatischen und/oder hydraulischen Komponenten enthält. Sie wird von der BrainCube Connect gesteuert und betrieben. Die Gefässe zählen nicht zum Funktionsumfang der TecBox.
-
Seite 2: Allgemeine Informationen
Montage, Handhabung und Betrieb des Gerätes sind die mitgelieferten Montageanweisungen und vor allem die separat beiliegenden Anweisungen zu Sicherheit - Inspektion - Demontage unbedingt zu beachten. BrainCube Connect ist ein intelligentes, universelles, webbasiertes Steuergerät für alle Pneumatex-Produkte mit einem Standard-Bedienkonzept. Es überwacht alle Vorgänge, ist dank Memory-Funktion selbstoptimierend und besitzt eine selbsterklärende, bedienerfreundliche Menüstruktur. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Schnellstart Elektro- und Signalanschlüsse Stromversorgung Anschlüsse an BrainCube Connect Signalanschlüsse RS485-Anschluss Ethernet- und USB-Anschlüsse Digitalausgänge Bedienung Mögliche Betriebsfunktionen Bedienung allgemein Parameter Einstellung BrainCube-Berechnungen und -Anzeige Erstinbetriebnahme • Erste Schritte 12|13 MODUS • start-up | check | parameter INFO •... -
Seite 4: Schnellstart
Schnellstart... - Seite 5 Schnellstart 30 min auto Code 0011 Menü Parameter/ Optionen/ Tastensperre/...
-
Seite 6: Elektro- Und Signalanschlüsse
Prüfen Sie, ob die elektrische Spannungsversorgung und der Messfuss LT (bei Transfero- und Compresso-Geräten) korrekt - wie in der jeweiligen dem Produkt beigelegten Montageanleitung beschrieben - angeschlossen sind. Anschlüsse an BrainCube Connect Seitliche Abdeckungen (3) abnehmen: Schraubensicherung (1) mit einem kleinen Schraubendreher entfernen und die 4 Torxschrauben (2) lösen. -
Seite 7: Signalanschlüsse
Ethernet- und USB-Anschlüsse Oben rechts an der Rückseite der BrainCube Connect befindet sich eine rechteckige Öffnung. Führen Sie das Ethernet-Kabel von hinten durch diese Öffnung. Zum Schutz gegen Feuchtigkeit isolieren Sie das Kabel führen Sie die Isolierung in die rechteckige Öffnung ein. -
Seite 8: Digitalausgänge
Kundendienst kontaktieren eingeschränkt (1) Bei TPV…P zusätzlich zur Information der BrainCube Connect die Einstellungen am Ventil DV 3 überprüfen (4) Enddruck pe konnte nach 30 min Laufzeit nicht erreicht werden. (2) Der Abschaltwert (LT = 30 %) der Nachspeisung konnte nach 60 Minuten Laufzeit nicht erreicht werden. -
Seite 9: Bedienung
Bedienung - Mögliche Betriebsfunktionen | Bedienung allgemein Mögliche Betriebsfunktionen Nachspeiseanforderung: siehe Seite 16 Kommunikation mit externen Geräten: siehe Seite 17 Master-Slave-Betrieb: siehe Seite 18 Bedienung allgemein Das 3,5"-TFT-LCD-Display zeigt als Startseite folgende Übersicht an. Auto: automatischer Betrieb des Gerätes Standby: falls das Gerät installiert aber noch nicht in Betrieb genommen wurde. -
Seite 10: Einstellungen
Bedienung - Einstellungen Parameter Einstellung Hst – Statische Höhe Variante 1: Sie stellen den Istwert der statischen Höhe ein. Variante 1 Variante 2: Wenn Sie möchten, dass der Compresso mit einem vorgegebenen Druckwert läuft, können Sie die statische Höhe wie folgt einstellen: Für Compresso: Hst = (pman - 0,7) bar * 10 Für Transfero: Hst = (pman - 0,8) bar * 10 Der Druckwert muss dem Istwert der statischen Höhe entsprechen. - Seite 11 Bedienung - Erstinbetriebnahme Erste Schritte Wenn Sie das Gerät zum ersten Mal einschalten, werden Sie durch die „Willkommen“ Sektion geführt. Wählen Sie Ihre bevorzugte Sprache, geben Sie das Datum, die Uhrzeit und Winter-/Sommerzeit ein. Lesen und bestätigen Sie die Sicherheitsanweisungen. In der Anleitung der Besnutzeroberfläche lernen Sie mit wenigen Klicks, die BrainCube Connect zu bedienen.
- Seite 12 Gefäßen, Entlüftung der Blasen, Kondensat ablassen und Absperrventile zum System öffnen. Pumpenentlüftung BrainCube Connect führt für Transfero und Vento eine bestimmte Anzahl von Sequenzen zur Entlüftung der Pumpen durch, wobei auch sichergestellt wird, dass die Pumpe(n) und die Entgasungsstation mit dem richtigen Druck mit Systemwasser gefüllt sind.
- Seite 13 Der Digitalausgang schliesst solange Nachspeisewasser erforderlich ist. Verwendung für Master-Slave MS-IO Systeme. Er muss an den entsprechenden Digitaleingang ID xxx am externen Nachspeisegerät angeschlossen werden. Bei BrainCube Connect ist es Digitaleingang ID5. MS-SCV-Ventil Bei dieser Einstellung schaltet der Ausgang inhaltsabhängig das Systemverbindungsventile MS-SCV.
- Seite 14 Bedienung - INFO Der Bereich INFO beinhaltet drei Menüs: Status = Statusanzeige der IST-Werte Configuration = Übersicht über die auf Basis der unter „Modus/Inbetriebnahme“ bzw. „Modus/Parameter“ eingegebenen Parameter errechneten Schaltpunkte Manual = Anzeige der Montage- & Bedienungsanleitung C T V P Reine Anzeige von Werten ohne Änderungsmöglichkeit INFO –...
- Seite 15 Bedienung - OPERATION Der Bereich OPERATION umfasst zwei Funktionen: auto = Automatikbetrieb standby = Standby-Betrieb Auto Im Auto-Modus werden alle Funktionen automatisch ausgeführt und überwacht. Nach erfolgreicher Inbetriebnahme sollte das Gerät ganzjährig im Auto-Modus betrieben werden, unabhängig davon, ob die angeschlossene Heiz-, Kühl- oder Solaranlage ein- oder ausgeschaltet ist.
-
Seite 16: Bedienung - Nachspeisung
Falls keine Datenübertragung zwischen Druckhaltegeräten wie Compresso und Transfero Connect mit einer Gebäudeleit- technik mit MOBUS-Protokoll erforderlich ist, dann ist es möglich, die BrainCube Connect auf Anwendung des Pneumatex- RS-485-Protokolls zu konfigurieren, um mit Pleno PI oder Vento zu kommunizieren, die mit einer BrainCube der ersten Generation ausgestattet sind. -
Seite 17: Master-Slave-Verbundbetrieb
Bedienung - Master-Slave-Verbundbetrieb Allgemeine Anforderungen an den Master-Slave-Betrieb - alle beteiligten BrainCubes müssen dieselbe Software-Version aufweisen - Inbetriebnahme nur durch IMI Hydronic Engineering Kundendienst Master-Slave-Betriebsarten Folgende 4 Anschlussarten sind möglich: a. MS-LC = Master-Slave-Füllstandsregelung. Zwei oder mehr Druckhaltestationen in einem System, aber an verschiedenen Stellen. b. - Seite 18 Bedienung - Master-Slave-Verbundbetrieb MS-IO-Inselbetrieb Einsatz Systeme die wahlweise getrennt oder gemeinsam betrieben werden, z. B. Wärme-Kälte-Verbund (Parallelbetrieb). Erhöhung der Versorgungssicherheit. Betrieb Sind die beiden Systeme getrennt, z. B. durch das Schließen eines Motorventils, muss dies der TecBox Nr. 2 über einen potenzialfreien Schalter auf den Eingang ID5 Klemmenplan) kommuniziert werden.
-
Seite 19: Datenschnittstellen - Kommunikation
Datenschnittstellen - Kommunikation - Digitale Ausgänge - RS485 - Ethernet - USB BrainCube Connect kann mit externen Einzelgeräten und einer Gebäudeleittechnik verbunden werden. Hierzu stehen verschiedene Datenschnittstellen und Module zur Verfügung: • Digitalausgänge OD • Datenschnittstelle RS485 • Datenschnittstelle Ethernet •... -
Seite 20: Internetsicherheit
Datenschnittstellen - Kommunikation - Internetsicherheit Sobald die BrainCube per Ethernet mit dem IMI Webserver verbunden ist, besteht die hypothetische Möglichkeit eines Hackerangriffs. Es handelt sich um eine hypothetische Möglichkeit, da: - das lokale Netzwerk durch eine Firewall und weitere Sicherheitsvorkehrungen geschützt ist - der IMI Webserver durch eine Firewall und weitere Sicherheitsvorkehrungen geschützt ist - ein direkter Zugriff auf die BrainCube von außerhalb des Netzwerks nicht möglich ist. -
Seite 21: Imi Hydronic Engineering Web-Interface
Datenschnittstellen - Kommunikation - Web-Interface IMI-Hydronic-Engineering-Web-Interface Sie können BrainCube Connect auf http://connect.imi-hydronic.com über das Web-Interface von IMI Hydronic Engineering fernsteuern. Geben Sie die Adresse in jeden beliebigen Webbrowser ein und Sie gelangen auf die Zielseite des Web-Interface. Login-Bereich auf der Zielseite Wenn Sie bereits über ein aktiviertes Konto verfügen, loggen Sie sich mit der jeweiligen E-Mail-Adresse und Ihrem... -
Seite 22: Braincube-Connect-Gerät Registrieren
Zeile angezeigt. Wählen Sie einen Namen für das BrainCube-Gerät und geben Sie diesen in das zweite Eingabefeld ein. BrainCube Connect zur Fernsteuerung freigeben Um das BrainCube-Gerät über das Web-Interface fernsteuern bzw. seine Daten abrufen zu können, muss es für die Remote-Live- Ansicht freigegeben werden. - Seite 23 Datenschnittstellen - Kommunikation - Web-Interface Datenabruf eines BrainCube-Connect-Geräts Nach der Registrierung und Aktivierung der Fernsteuerung können Sie die Livedaten des BrainCube-Geräts über den Reiter „Betriebsansicht“ („Dataview“) abrufen. Wählen Sie das jeweilige BrainCube-Gerät (hier: „Transfero 1017670“) aus der Liste der registrierten Geräte in Ihrem Konto aus. a Livedaten zum Systemdruck PT und Füllstand LT im Ausdehnungsgefäß.
- Seite 24 Datenschnittstellen - Kommunikation - Web interface Analyseansicht eines BrainCube-Connect-Geräts Nach der Registrierung und Aktivierung der Fernsteuerung können Sie die Livedaten des BrainCube-Geräts über den Reiter „Analyse“ („Analysis“) abrufen. Wählen Sie das jeweilige BrainCube-Gerät (hier: „Compresso 1008637“) aus der Liste der registrierten Geräte in Ihrem Konto aus. a Zeitachse aller registrierten Daten.
- Seite 25 Datenschnittstellen - Kommunikation - Web interface Statusübersicht, Bearbeiten und Teilen Ihrer registrierten BrainCube-Geräte Nach der Registrierung und Aktivierung der Fernbedienung können Sie über den Reiter „BrainCubes“ eine Statusübersicht Ihrer registrierten BrainCubes abrufen. Sie können Ihre BrainCubes umbenennen oder sie aus Ihrem Konto löschen. Des Weiteren können Sie jedes Gerät einzeln mit anderen Konten teilen.
-
Seite 26: Modbus Rtu/Tcp-Protokoll Und -Betrieb
Datenschnittstellen - Kommunikation - Modbus RTU Modbus TCP Modbus-RTU/TCP-Protokoll und -Betrieb Gültigkeit Die folgenden Informationen gelten für BrainCube Applikation-Software-Version V2.10. Die Möglichkeit zum Datenschreiben sowie Register mit einer Offset-Nummer ab 23 sind ab BrainCube Applikation-Software Version V3.00 erhältlich. Grundsätze Die RS-485-Kommunikationsschnittstelle kann zum Datenaustausch mit dem Modbus-RTU-Standard eingesetzt werden. Das Kommunikationsprotokoll folgt grundsätzlich den Vorgaben der MODBUS APPLICATION PROTOCOL SPECIFICATION V1.1b3. - Seite 27 Datenschnittstellen - Kommunikation - Modbus RTU Modbus TCP BrainCube-Einstellungen für die Modbus TCP-Kommunikation • Alle wichtigen Einstellungen können in folgenden Menüs vorgenommen werden: Parameter/Schnittstellen-Kommunikation/RS 485 <=> GLT <=> TecBoxen Parameter/Schnittstellen-Kommunikation/Ethernet <=> Server • Verfügbarer Adressbereich der BrainCubes: 11-209 Die Adresse lässt sich durch Änderung der Werte für die Parameter „RS 485 Segment“ und „BrainCube Nummer“ anpassen.
- Seite 28 Datenschnittstellen - Kommunikation - Modbus RTU Modbus TCP Beschreibung Länge Wert Register Offset TecBox-Geräteart 4 Byte C.1: 0x0000 0100 2 (High-Word) C.2: 0x0000 0200 3 (Low-Word) V.1: 0x0000 0400 TV1H: 0x0000 0002 TV1: 0x0000 0004 TV2: 0x0000 0020 C80: 0x0000 0080 C80WM: 0x0000 0100 Aktueller Druckwert PT (IA2) 2 Byte...
- Seite 29 Datenschnittstellen - Kommunikation - Modbus RTU Modbus TCP Beschreibung Länge Wert Register Offset Nachspeiseanforderung 2 Byte 0: inaktiv (Start/Stopp) 1: aktiv BrainCube-Meldungen 4 Byte Bit 0: M33 21 (High-Word) (Alarme, Ereignisse, Infos) 22 (Low-Word) Bit 1: M34 Bit 2: M35 Bit 0: M33 Bit 1: M34 Bit 2: M35...
- Seite 30 Die Software „Modbus Master“ ist ein Tool, um Modbus-Kommunikation ausgehend von der GLT mit BrainCube/s zu betreiben. Die Software kann als Freeware heruntergeladen werden. Weitere Informationen finden Sie in der Anleitung „Manual BrainCube Connect with Modbus Master“ (Anleitung BrainCube Connect mit Modbus-Master).
-
Seite 31: Comcube Dca
Datenschnittstellen - Kommunikation - ComCube DCA ComCube DCA Über das Kommunikationsmodul ComCube DCA können 2 galvanisch getrennte 4-20 mA-Analogausgänge genutzt werden. So lassen sich die Signale Druck PT und Füllstand LT ganz einfach an Leitzentralen übertragen. Montage | Betrieb ComCube Das Kommunikationsmodul ComCube DCA ist zur Wandmontage konzipiert. -
Seite 32: Klemmenplan
Klemmenplan Klemmenpläne für jede einzelne TecBox gibt es auf imi-hydronic.com. Die Druckversion des Klemmenplans liegt auch jedem ausgelieferten Produkt bei. Wir behalten uns das Recht vor, technische Änderungen ohne Vorankündigung vorzunehmen. IMI Hydronic Engineering Switzerland AG • Mühlerainstrasse 26 • CH-4414 Füllinsdorf • Tel. +41 (0)61 906 26 26 www.imi-hydronic.com...
