Bedienungsanleitung
Anschlussschema

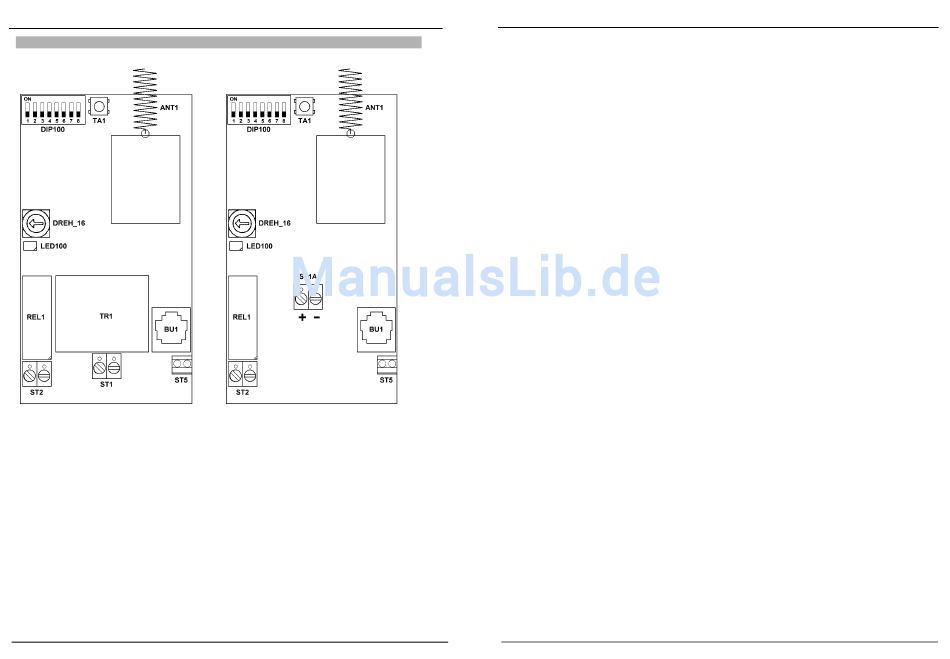

Bild 1 - RTR01-4101M-06 (230 V AC)
Spannungsversorgung:
ST1
ST1A
Ausgänge:
ST2
Eingang:
ST5
Einstellungen:
DIP100
DREH_16 Einstellung Betriebsart
TA1
BU1
LED100
TR1
2
Bild 2 - RTR01-4101M-03 (12 V DC)
Anschluß 230 V AC
Anschluß 12 V DC
Relaisausgang NO, Schließer
Eingang für externe Taste
Einstellung Sendeebene / Sendeverzögerung
Taste Telegramm lernen
serielle Schnittstelle
Anzeige Betriebszustände
Netztrafo
8015628 1105 D
Notizen:
8015628 1105 D
Bedienungsanleitung
11
