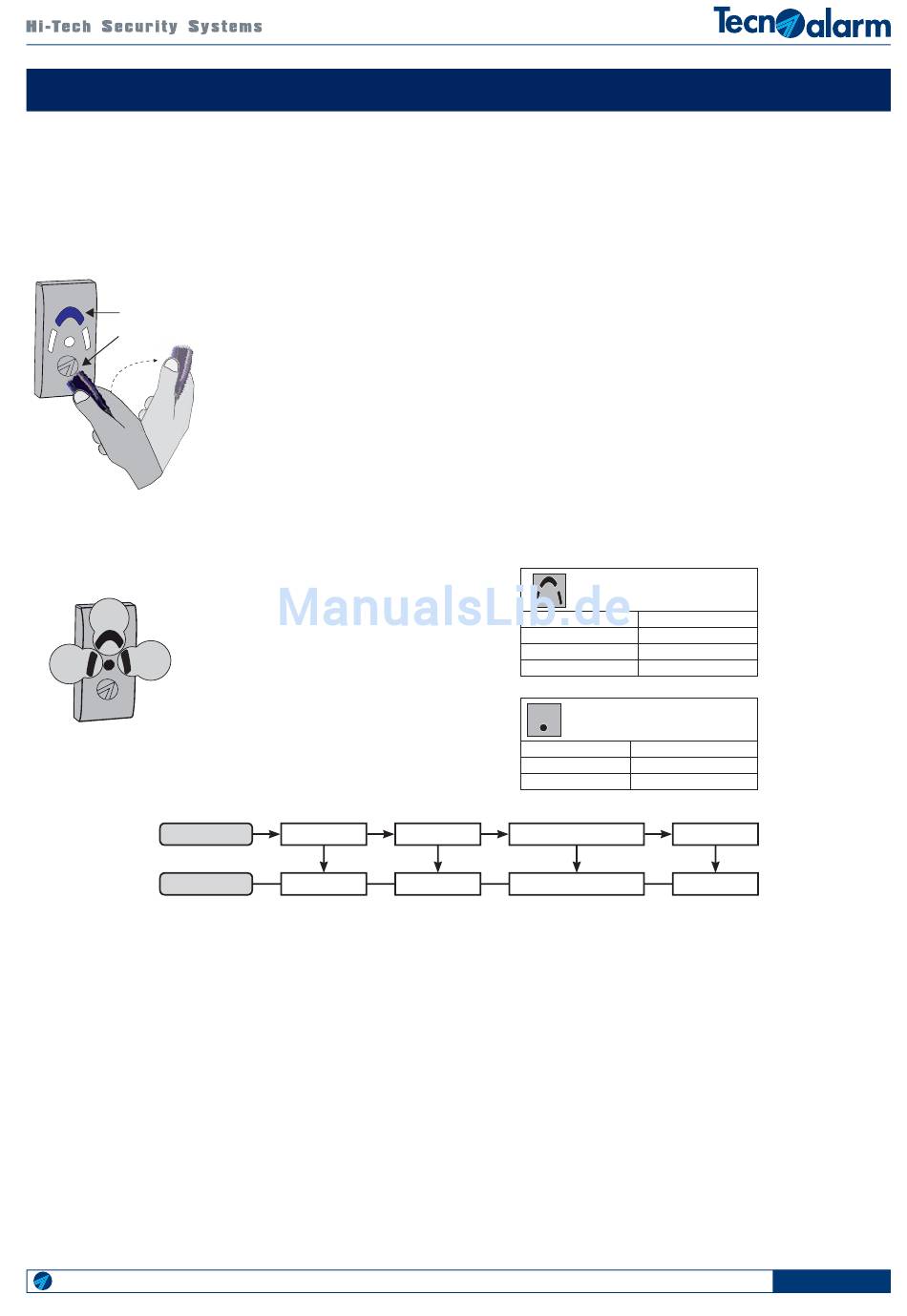

Transponderleser - Tecnoalarm TP8-88 Benutzerhandbuch

Der Transponderleser ATPROX erlaubt die Scharf-/Unscharfschaltung von 3 Programmen, die dem Leser vom Errichter zugeordnet
werden. Der Leser verfügt über 3 LED, die den Zustand der zugeordneten Programme anzeigen. Die gelbe OCG LED in der Mitte
signalisiert einen aktiven allgemeinen Alarm oder Fehler.
Standby-LED (blau)
RFID-Feld
LED-Signalisierung
Der Transponderleser signalisiert den Zustand der zugeordneten Programme mit Hilfe von 3 LED und allgemeine Alarme und Fehler
mit Hilfe einer zusätzlichen OCG-LED.
2°
Erstes Programm (rot)*
Zweites Programm (gelb)*
3°
1°
Drittes Programm (grün)*
OCG (gelb)
* Die Zuordnung des Programms wird durch den Errichter vorgenommen.
Programm
Programm-LED
Programm-LED
Die Programm-LED signalisiert für das zugeordnete Programm den Scharfzustand, die Scharfschaltungsphase, den teilscharfen und
unscharfen Zustand.
• Aus - Das Programm ist unscharf.
• Blinkt schnell - Das Programm befi ndet sich in der Scharfschaltungsphase.
• Blinkt langsam - Das Programm wurde teilscharf geschaltet.
• An - Das Programm ist scharf.
OCG-LED
Die OCG-LED signalisiert einen allgemeinen Alarm oder Fehler, zum Beispiel Antimaskingalarm, Überwachungsalarm, Zugriff mit
falschem Schlüssel, falschem Code, niedrige Batteriespannung oder Netzausfall (230V AC).
N.B. Die allgemeinen Alarme werden mit einer detaillierten Beschreibung im Ereignisspeicher der Alarmanlage registriert.
• Aus - Es ist kein Alarm aktiv (System ok).
• Blinkt - Ein allgemeiner Alarm ist aktiv.
• An - Ein allgemeiner Alarm wurde gespeichert.
TP8-88

2 - TRANSPONDERLESER

unscharf Programmwahl
aus blinkt schnell
Standby-LED
Im Ruhezustand (kein Programm scharf und kein Alarm
aktiv) leuchtet die obere mittelere LED blau.
RFID-Feld
Der Transponder wird gelesen sobald er an das RFID-Feld
herangeführt wird. Die Lesung eines gültigen Transponder
wird durch einen Ton bestätigt.
Programmzustand
Aus Unscharf
Blinkt schnell Scharfschaltungsphase
Blinkt langsam Teilscharf
An Scharf
OCG - Allgemeine Alarme
Aus Kein Alarm
Blinkt Alarm
An Gespeicherter Alarm
Scharfschaltungsphase
blinkt langsam
scharf
an
