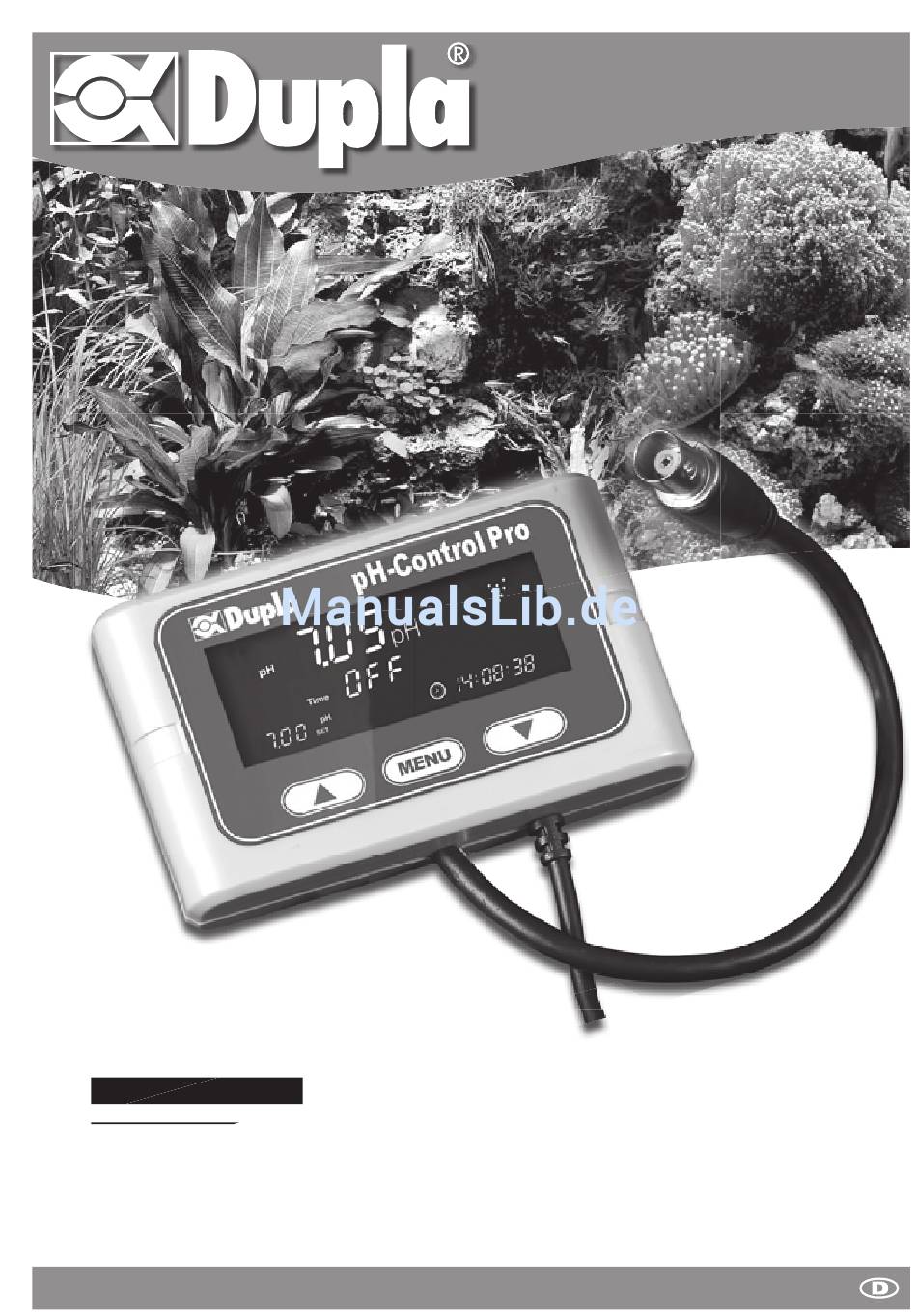

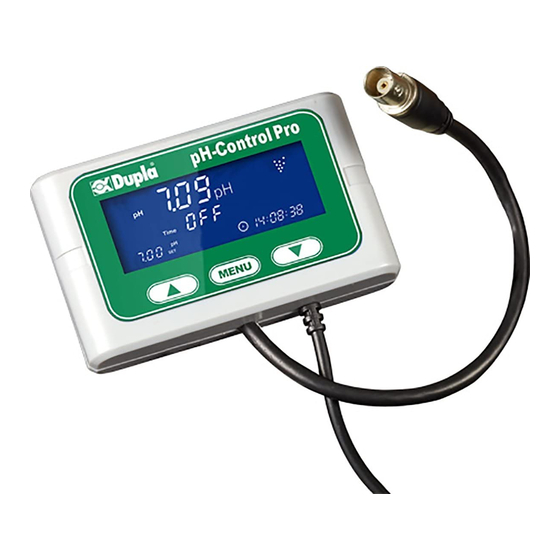

- Seite 1 Dohse Aquaristik GmbH & Co. KG www.dupla.com Gebrauchsanleitung Gebrauchsanleitung Gebrauchsanleitung pH-Control pH-Control Art.-Nr. 80286 · Stand: 03/2013 · Version: 1.1 Dohse Aquaristik GmbH & Co. KG · www.dohse-aquaristik.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..........3 Bedienteil und Schaltplatzleiste . -
Seite 3: Einleitung
1. Einleitung 1.1 Bedienteil und Schaltplatzleiste Schaltplatzleiste Schaltplatz 1 für pH-Wert Programmierung Schaltplatz 2 für Programmierung der Zeitschaltfunktion Anschlusskabel Befestigungsschiene Schraubenset für Befestigungsschiene Kabelbinder Bedienteil BNC-Buchse... -
Seite 4: Display
Fall der Kalibriererinnerung in Kombination mit CAL) 1.3 Sicherheitshinweise Der Dupla pH-Control Pro ist ausschließlich für die Verwendung in geschlossenen Räumen vorgesehen . Alle elek- tronischen Komponenten des Dupla pH-Control Pro dürfen nur in einwandfreiem Zustand betrieben werden . Bei Beschädigungen an der Netzzuleitung lassen Sie diese bitte vom Fachmann austauschen oder geben das Gerät an... -
Seite 5: Montage
Falle von Wasseraustritt aus dem Aquarium ein Kontakt mit dem Gerät ausgeschlossen wird . BNC-Buchse Der Dupla pH-Control Pro ist mit einer BNC-Buchse für den Anschluss einer pH-Elektrode ausgestattet . 2. Beschreibung der Grundfunktionen 2.1 Funktionsüberwachung externer Geräte Die Schaltplatzleiste ist mit LEDs ausgestattet, deren Leuchten die aktive Regelung externer Geräte anzeigt . -
Seite 6: Beschreibung Der Programmierbaren Funktionen
Magnetventils mit einer Schalthysterese (der Differenz zwischen Ein- und Ausschaltpunkt) von 0,1 pH und einer Regelgenauigkeit von +/- 0,1 (Richtwert) . Um die Genauigkeit des Mess- und Regelkreislaufes sicherzustellen, verfügt der Dupla pH-Control Pro über eine optionale sechswöchige Kalibriererinnerungsfunktion . -
Seite 7: Kalibriererinnerungsfunktion
(Intervall-Modus) unterschieden . 3.3.2 Programmierung der Ein-/Ausschaltzeiten (Automatik-Modus) können bis zu 8 Ein-/Ausschaltzeiten programmiert werden . (Der Dupla pH-Control Pro verfügt über eine automatische Sortierfunktion, sodass beim Verlassen des Programmiermodus die Zeitblöcke in die zeitlich richtige Reihenfolge gebracht werden .) 3.3.3 Programmierung der Intervallfunktion... -
Seite 8: Kurzanleitung Programmierung
Programmierung . Durch (kurzen) Tastendruck auf bestätigt man eine Auswahl und gelant in die Unterebene . Auch in dieser bewegt man sich mit den Tasten ▲ oder ▼ und bestätigt eine Auswahl mit kurzem Tastendruck pH-Control Pro Hauptmenü Schaltplatz 1: Schaltplatz 2: Programmierung... -
Seite 9: Anleitung Programmierung
Hauptmenü zu gelangen und bestätigen die Auswahl mit Hinweis: Wurde die Uhrzeit bereits einmal gestellt, können Sie durch die Tasten ▲ oder ▼ direkt in die Einstellungen pH oder Time springen. Achtung: Der Dupla pH-Control Pro verfügt nicht über eine automatische Sommer-/Winterzeitumschaltung. Dies muss manuell vorgenommen werden. -
Seite 10: Ph-Wert Programmierung
5.2 pH-Wert Programmierung Hinweis: Die pH Regelung ist eine alternative Programmierung zur Temperatur 1 auf Schaltplatz 1. Nach Bestätigung der blinkenden Anzeige pH mit , wird pH angezeigt und SET blinkt . Wenn Sie den pH-Sollwert bestimmen möchten, drücken Sie die Taste . -
Seite 11: Co -Nachtabschaltfunktion
Benutzen Sie die ▲ und ▼ Taste, um den gewünschten pH-Wert zwischen einzustellen, und bestätigen mit der Taste . Wenn die pH-Sollwert Einstellung beendet ist, blinkt Möchten Sie die CO -Nachtabschaltfunktion aktivieren und wünschen keine CO -Zugabe während der Nacht, drücken Sie mit der Taste . -
Seite 12: Ph-Alarm Programmierung
5.2.3 pH-Alarm Programmierung Nach Bestätigung der blinkenden Anzeige , blinkt oder Ihr zuletzt programmierter Wert. Benutzen Sie die ▲ oder ▼ Tasten, um den +/- Alarm in den Grenzen von 0,1 und 4 pH einzustellen und bestätigen Hinweis: bedeutet, dass kein Alarm aktiv ist. Wenn die pH-Alarm Programmierung beendet ist, blinkt 5.2.4 De-/Aktivierung des akustischen pH-Alarms Wenn... -
Seite 13: Kalibrierung Der Ph-Elektrode
5.2.5 Kalibrierung der pH-Elektrode Wenn CAL blinkt, drücken Sie die Taste. blinkt in der zweiten Displayzeile. 1 . Entfernen Sie die Schutzkappe von der pH-Elektrode . 2 . Spülen Sie die pH-Elektrodenspitze kurz mit DuplaDest ab . 3 . Tauchen Sie die pH-Elektrode in die pH 7 Kalibrierlösung und drücken Sie die Taste . -
Seite 14: Kalibriererinnerungsfunktion
5.2.6 Kalibriererinnerungsfunktion In der Werkseinstellung ist ein visueller Kalibriererinnerungsalarm aktiviert. Taste für 3 Sekunden gedrückt, wenn CAL und Möchten Sie dies beibehalten, halten Sie die blinken, um die Programmierunterebene zu verlassen . Möchten Sie die Funktion deaktivieren, wählen Sie durch Drücken der ▲ oder ▼ Taste und bestätigen mit Wenn SET blinkt, halten Sie die Taste für 3 Sekunden gedrückt, um die Programmierunterebene zu verlassen . -
Seite 15: Programmierung Der Ein-/Ausschaltzeiten
Möchten Sie Schaltplatz 2 permanent aktiviert haben, nutzen Sie die zunächst die ▲ Taste, um auszuwählen und . Wenn Time blinkt, halten Sie die bestätigen Sie dann mit Taste für 3 Sekunden gedrückt, bis das Display in den Betriebsmodus zurückkehrt . 5.3.2 Programmierung der Ein-/Ausschaltzeiten (timer 1) und blinken. -
Seite 16: Programmierung Der Intervallsteuerung
5.3.3 Programmierung der Intervallsteuerung Nach Bestätigung des blinkenden durch Drücken der Taste, werden im Display angezeigt, während blinkt . Zur Einstellung der Intervall Einschaltzeiten, benutzen Sie die ▲ oder ▼ Taste zur Auswahl der Stunden zwischen 0 and 23 . Nach Bestätigung durch blinkt die Minutenanzeige Benutzen Sie die ▲... -
Seite 17: Manuelles Ein-/Ausschalten
5.4 Manuelles Ein-/Ausschalten Zur Aktivierung Schaltplatz 1 ▲ Taste gedrückt halten, dann Taste drücken . wird in der obersten Zeile angezeigt . Durch nochmaliges Drücken dieser Tasten wird Schaltplatz 1 ausgeschaltet . In diesem Fall wird der obersten Zeile angezeigt . Drücken Sie ein drittes Mal, wird die Programmierung für Schaltplatz 1 wieder aktiv . Auf dem Display erscheint wieder Ihr programmierter Wert . -
Seite 18: Zurücksetzen Auf Werkseinstellung
6. Zurücksetzen auf Werkseinstellung Sollte Ihr Dupla pH-Control Pro nicht ordnungsgemäß arbeiten, führen Sie bitte den Reset wie folgt durch: 1 . Netzstecker ziehen 2 . Netzstecker mit gedrückter Taste wieder einstecken 3 . Taste loslassen Achtung: Alle programmierten Einstellungen mit Ausnahme der eingestellten Uhrzeit gehen verloren. Der Dupla pH-Control Pro arbeitet nun gemäß... -
Seite 19: Technische Daten
9. Technische Daten Betriebsspannung: 230 V, 50 Hz Anschlussleistung je Schaltplatz: Max . 2 .000 W (ohmsche Last) Anschlussleistung gesamt der Schaltplatzleiste: Max . 3 .000 W (ohmsche Last) Länge Anschlusskabel: 1,5 m Länge Kabel Bedienteil-Regelleiste: pH-Regelbereich: 4,0 – 9,9 pH-Anzeigebereich: 4,0 –... - Seite 20 Dohse Aquaristik GmbH & Co. KG Otto-Hahn-Str. 9 D-53501 Gelsdorf Telefon: +49 (0)22 25 - 94 15 0 E-Mail: info@dohse-aquaristik.de Internet: www.dupla.com HOBBY Aquaristik · HOBBY Terraristik · Dupla · DuplaMarin...
