Display Basic Tuning

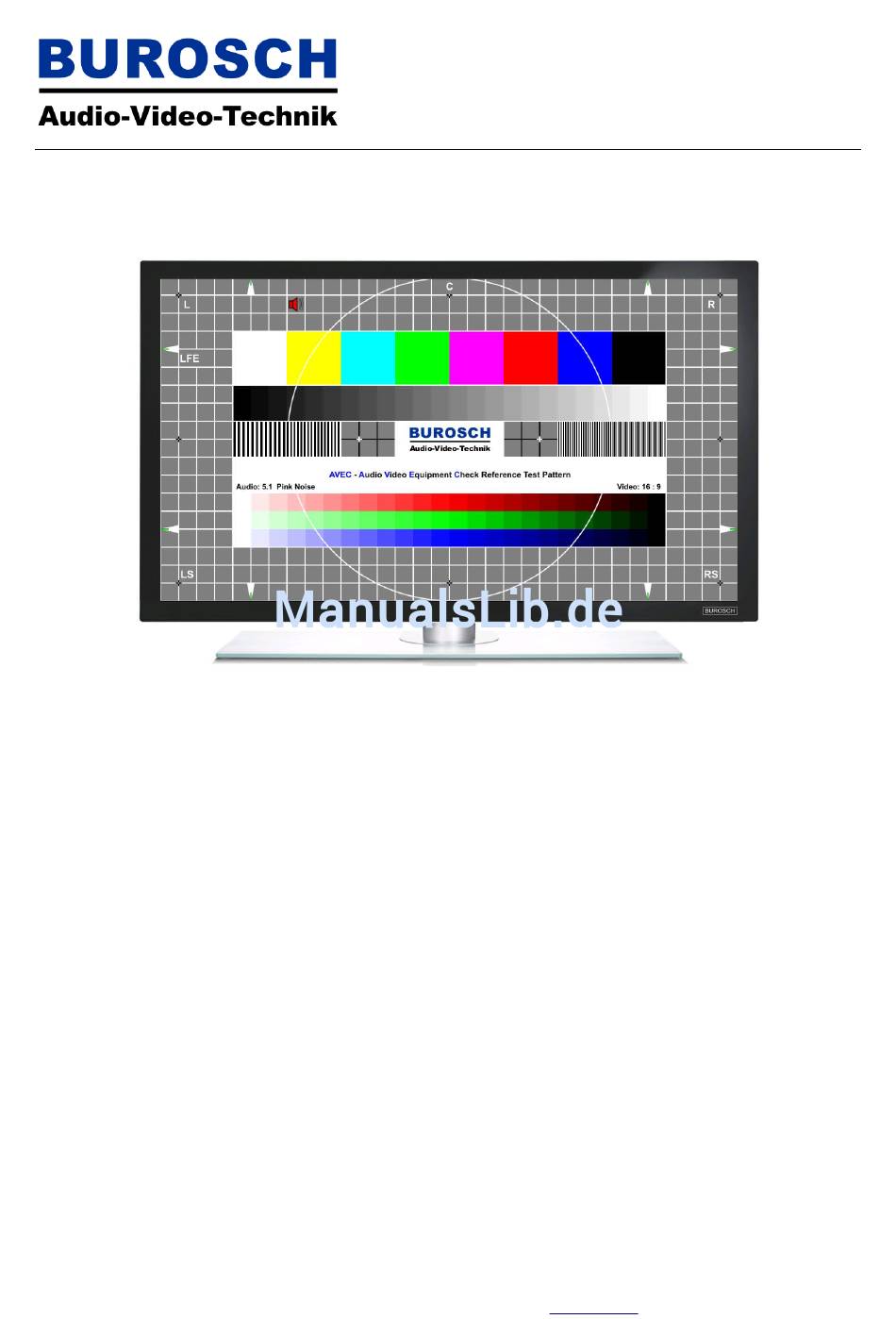

Fünftes Testbild: AVEC Audio Video Equipment Check
Das Universaltestbild AVEC – Audio Video Equipment Check – bietet einen umfassenden Über­
blick zur Performance und Justage des Bildgebers und der Signalkette. Es umfasst ein neutrales
Testgitter mit Kreisbogen als Hintergrund, Overscan-Markierungen, Schärfe-Testfelder, Farbbalken
und Farbtreppen plus Grautreppe. Das Universaltestbild soll vor allem dem Überblick dienen. Zur
möglichen Korrektur sollten Sie die Einzeltestbilder verwenden.
So sieht das Testbild korrekt aus:
Hintergrund – Mittleres Grau mit weißem Gitter aus quadratischen Feldern. In der Mitte ein
●
weißer Kreis, der exakt den oberen und unteren Bildrand berührt. Alle Gitter- und Kreislini­
en müssen scharf abgebildet sein und dürfen keine Doppelkonturen oder Schatten aufwei­
sen
Bildrand – Je zwei Pfeile an jedem Bildrand dienen zur Identifikation möglichen Overscans,
●
Beschnitts oder einer Verschiebung des Bildes. Alle acht Pfeile sollen exakt bis an den
Bildrand reichen
Mitte oben – Farbbalken mit allen Primär- und Sekundärfarben in 100% Sättigung. Von
●
oben: Weiß, Gelb, Zyan, Grün, Magenta, Rot, Blau, Schwarz. Die Farben sollten möglichst
scharfkantig voneinander getrennt sein und alle in etwa die gleiche, volle Sättigung aufwei­
sen
Mitte als zweites – Grautreppe von völligem Schwarz bis zu maximalem Weiß. Die Abstu­
●
fungen aller Stufen ist gleichförmig.
Mitte links und rechts außen – Vier Bereiche vertikaler schwarzer und weißer Steifen von
●
gleichmäßiger Strichdicke von 4 Pixel und 3 Pixel, links und 2 Pixel und 1Pixel Dicke,
rechts. Alle Streifen, auch 1 Pixel stärke, sollten klar und scharf abgebildet sein. Bei not­
wendiger Bildgrößenumrechnung, Scaling, für Anpassung an die native Auflösung eines
