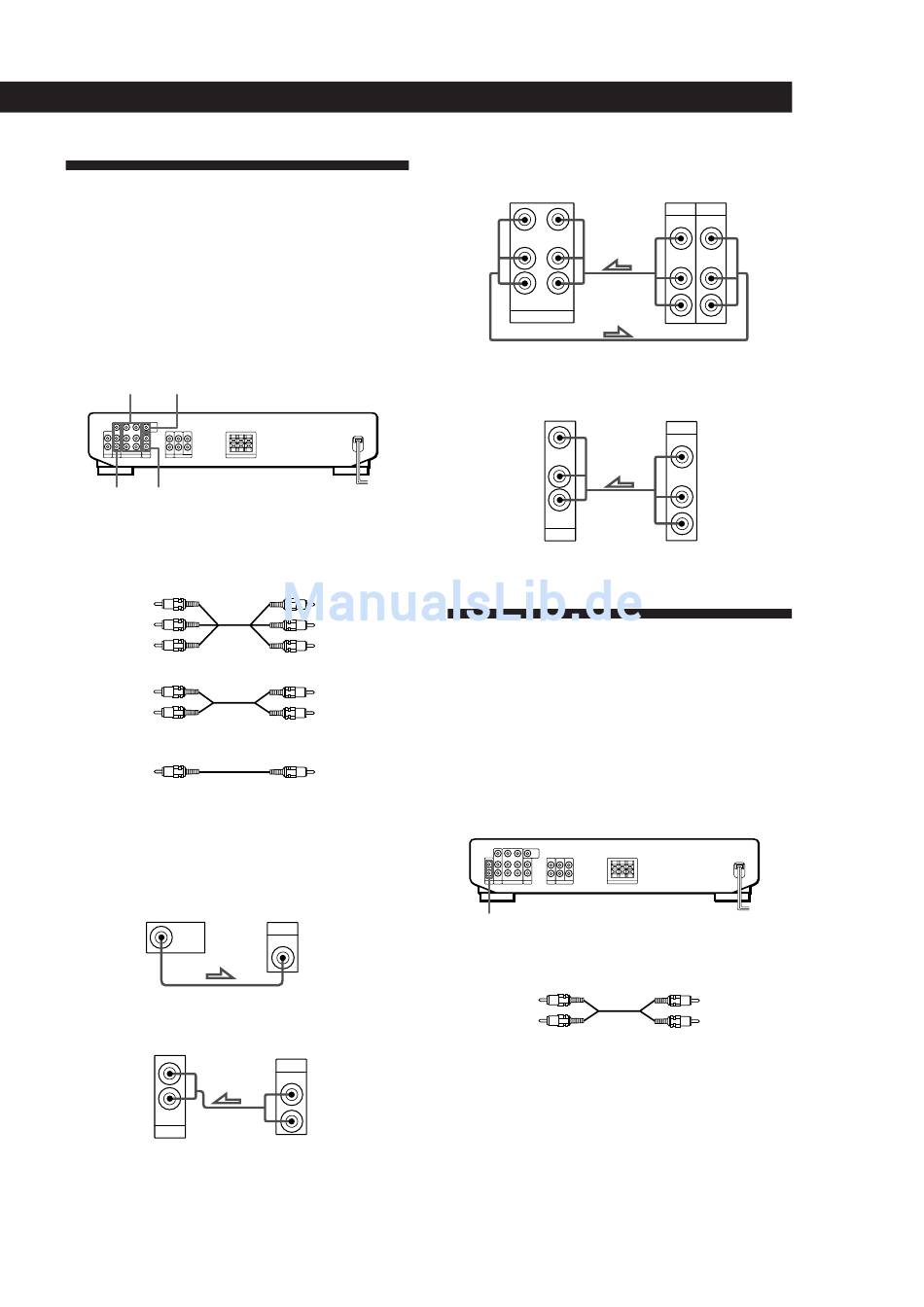

Anschluß von TV-Gerät und
Videorecorder
Überblick
Dieses Kapitel behandelt den Anschluß von
Videogeräten an den Prozessor.
Die folgende Abbildung zeigt die betreffenden
Anschlußbuchsen.
VIDEO 1
MONITOR OUT
VIDEO 2
TV IN
Benötigte Kabel
• Getrennt erhältliches Audio/Video-Kabel (2 für
Videorecorder, 1 für zusätzlichen Videorecorder oder
Bildplattenspieler)
Gelb
Weiß (L)
Rot (R)
• Getrennt erhältliches Audiokabel (1 für TV-Gerät)
Weiß (L)
Rot (R)
• Getrennt erhältliches Videokabel (1 für Monitor oder
TV-Gerät)
Gelb
Anschließen
ç zeigt den Signalfluß an.
TV-Monitor
Prozessor
MONITOR
OUT
TV-Gerät
Prozessor
L
R
AUDIO
IN
TV
Gelb
Weiß (L)
Rot (R)
Weiß (L)
Rot (R)
Gelb
TV-Monitor
INPUT
VIDEO
TV-Gerät
OUTPUT
AUDIO
L
R
Videorecorder
Prozessor
VIDEO
OUT
IN
L
R
AUDIO
OUT
IN
VIDEO 1
Videorecorder oder
Bildplattenspieler
Prozessor
VIDEO
IN
L
R
AUDIO
IN
VIDEO 2
Anschluß von Audiogeräten
Überblick
Wenn Sie Ihre Stereoanlage oder ein einzelnes
Audiogerät an den Prozessor anschließen, können Sie
in den Genuß eines weiträumigen Surroundklangs
kommen.
Die folgende Abbildung zeigt die Buchsen, an denen
die Geräte angeschlossen werden.
LINE IN
Benötigte Kabel
Getrennt erhältliches Audiokabel (1)
Weiß (L)
Rot (R)
Vor dem Betrieb
Videorecorder
OUTPUT
INPUT
VIDEO
VIDEO
AUDIO
AUDIO
L
R
Videorecorder oder
Bildplattenspieler
OUTPUT
VIDEO
AUDIO
L
R
Weiß (L)
Rot (R)
(Siehe Fortsetzung)
D
5
