Inhaltszusammenfassung für Fermax VEO DUOX

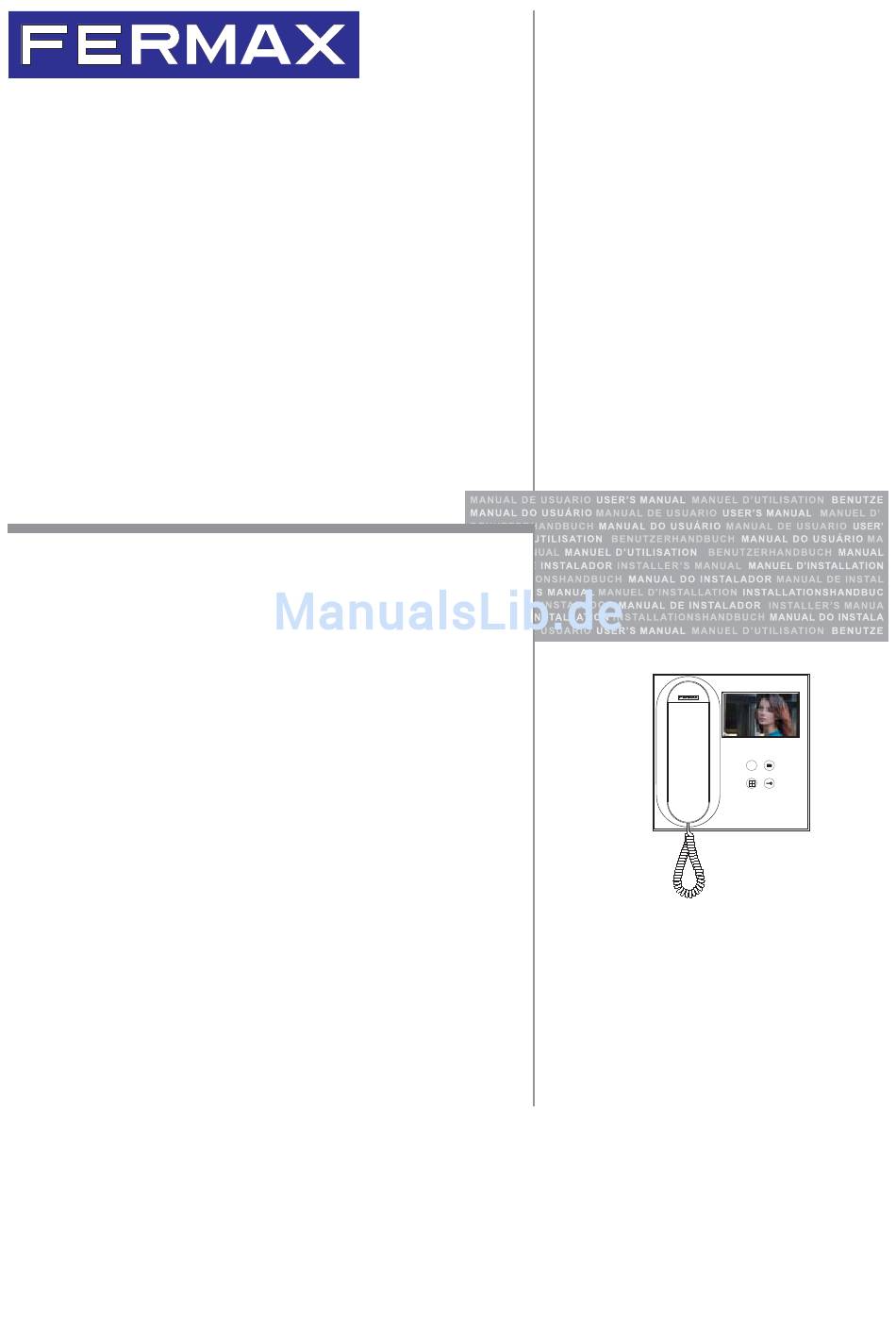

- Seite 1 MONITEUR VEO DUOX DUOX VEO MONITOR MANUEL D’INSTALLATION ET D'UTILISATION F R A N Ç A I S INSTALLATIONS-und BENUTZERHANDBUCH D E U T S C H...
- Seite 18 DUOX X X X X VEO DUOX X X X X VEO WIR GRATULIEREN IHNEN ZUM KAUF DIESES QUALITÄTSPRODUKTS! Fermax entwickelt und fabriziert hochwertige Anlagen, die den höchsten Technologie- und Designstandards entsprechen. Der Monitor der Videotürsprechanlage von FERMAX ermöglicht Ihnen eine Sprechverbindung mit der Türstation herzustellen, die Person, mit der Sie sprechen auf dem Bildschirm zu...
- Seite 19 DUOX X X X X VEO DUOX X X X X VEO INHALTSVERZEICHNIS MONITOR DUOX ......................4 Installation des Monitors .................. 4 Anschlüsse ......................4 Verfügbare Funktionen ..................5 Monitor Veo: Tastenbeschreibung ..............5 Technische Eigenschaften ................6 Bildschirme: Systemverwaltermenü und Benutzermenü ......7 Programmierung: Bildschirm Systemverwaltermenü...
- Seite 20 DUOX X X X X VEO DUOX X X X X VEO MONITORINSTALLATION Installation Demontage ANSCHLÜSSE KASKADE VERTEILUNG ACTIVADOR DE LUCES ADS REF. 2438 ADS LIGHT COMMANDER Max. 2A 110-240Vac 50-60Hz +A -A F1 2A 110-240Vac 110-240Vac Ref. 2040 ERWEITERUNGEN Seite 4...
-
Seite 21: Monitor Duox
DUOX X X X X VEO DUOX X X X X VEO Bin, Bin: Türstation (Daten, Audio und Video) Bout, Bout: Daten, Audio und Video Ausgang (Kaskadenanschluss) T,-: Klingeltaste Wohnungstür (P1) A+, -: Anschluss Anruferweiterungsmodul, Ref. 2040 / Licht- und Summerregler, Ref. 2438. -
Seite 22: Technische Eigenschaften
DUOX X X X X VEO DUOX X X X X VEO Falls der Notrufmodus in der Portierzentrale eingestellt wird, werden auch die Monitore automatisch im Notrufmodus konfiguriert. Beim Deaktivieren des Notrufmodus in der Portierzentrale, erfolgt auch eine Deaktivierung der Monitore. Durch Drücken der Taste F1 wird ein Befehl über den Bus weitergeleitet. -
Seite 23: Bildschirme: Systemverwaltermenü Und Benutzermenü
DUOX X X X X VEO DUOX X X X X VEO BILDSCHIRME: SYSTEMVERWALTERMENÜ und BENUTZERMENÜ. Zugriff auf das jeweilige Menü. Bildschirm: BENUTZERMENÜ Bildschirm: SYSTEMVERALTERMENÜ Um auf das Systemverwaltermenü zuzugreifen, wenn der Monitor nicht programmiert ist, müssen folgende Schritte ausgeführt werden: - Die MENÜ-Taste drücken, dabei öffnet sich der Bildschirm des Benutzermenüs. -
Seite 24: Programmierung Des Monitors
DUOX X X X X VEO DUOX X X X X VEO Bildschirm: SYSTEMVERALTERMENÜ Es sind drei Optionen vorhanden: 1. Programmierung des Monitors Veo 2. Parameterrückstellung 3. QR-Kode des Benutzerhandbuchs 1. SYSTEMVERWALTERMENÜ: PROGRAMMIEURUNG DES MONITORS REO. Der Monitor ist ohne vorherige Programmierung nicht betriebsbereit! Wenn die rote LED blinkt, zeigt dies an, dass der Monitor noch nicht programmiert ist. - Seite 25 DUOX X X X X VEO DUOX X X X X VEO Die ausgewählte Option wird durch einen weißem Balken unter dem Symbol angezeigt. Durch Drücken von , am Monitor wird ein Signalton ausgegeben. Der Monitor verbindet sich automatisch mit der Türstation und aktiviert die Kamera. An der Türstation den Klingelkode für diesen Monitor eingeben.
-
Seite 26: Systemverwaltermenü: Parameterrückstellung
DUOX X X X X VEO DUOX X X X X VEO 2. SYSTEMVERWALTERMENÜ: PARAMETERRÜCKSTELLUNG Der Installateur kann eine Parameterrückstellung durchführen, um die Standardkonfiguration wiederherzustellen, indem er die Option auswählt und bestätigt. Parameter: Monitoradresse, Klingelmelodien, Türstation und Portierzentrale, Klingel- und Sprechlautstärke, Videoeinstellungen: Helligkeit/Kontrast/Farbe, Modus Nicht stören deaktiviert und Löschung der Versandadressen an die Standardportier- und Notrufzentralen. -
Seite 27: Abschnitt: Bedienungsanleitung
Personalisierung der Benutzerfunktionen ermöglicht Ihnen, mit der Türstation zu kommunizieren, die Person, die anruft, auf dem Monitor zu betrachten und bei Bedarf die Tür zu öffnen. Dank Bildschirmmenü sind neue Eigenschaften Parametereinstellung des Monitors integriert. Überzeugende Funktionalität für Ihr Eigenheim. www.fermax.com Seite 11... -
Seite 28: Monitor Veo

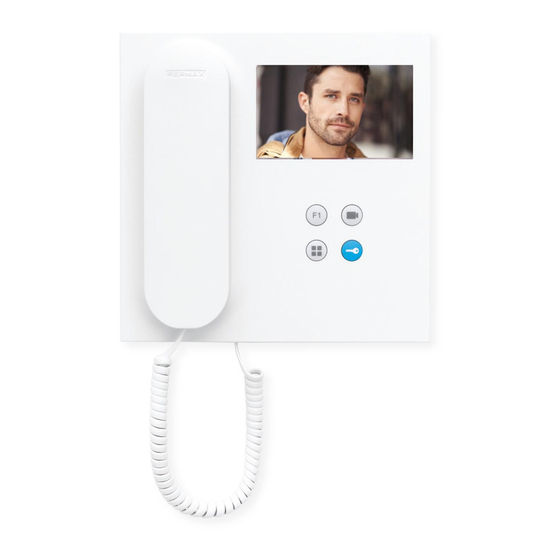

DUOX X X X X VEO DUOX X X X X VEO MONITOR VEO Tasten Türöffnungs-/Portierruftaste · Bei einer bestehenden Sprechverbindung zur Türstation (nur Audio oder nur Video oder Audio + Video) · Durch Drücken dieser Taste wird der Türöffner ausgelöst. ·... -
Seite 29: Programmierung: Bildschirm Benutzermenü
DUOX X X X X VEO DUOX X X X X VEO Programmierung: Bildschirm BENTZERMENÜ Folgende Optionen stehen zur Verfügung: 1. Lautstärke 2. Modus Nicht stören 3. F2 4. Einstellung 1. BENUTZERMENÜ: Lautstärkeeinstellung Klingelmelodien Zuerst wird die aktuelle Lautstärke angezeigt, die erhöht oder verringert werden kann, indem man die Pfeiltasten verwendet. -
Seite 30: Funktion F2
DUOX X X X X VEO DUOX X X X X VEO 3. BENUTZERMENÜ: Funktion F2 Die Funktion F2 sendet einen Aktivierungsbefehl für: Relais, Decoder usw. Auf dem Display wir die Handlung angezeigt: F2 OK während 3 Sekunden. Diese Funktion erscheint standardmäßig auf dem Hauptbildschirm des Benutzermenüs. -
Seite 31: Melodiewahl Der Portierzentrale
DUOX X X X X VEO DUOX X X X X VEO 4.1.2) Melodiewahl der Portierzentrale Durch Auswahl dieser Option kann die Melodie geändert werden, die am Monitor erklingt, wenn ein Anruf über die Portierzentrale eingeht. Nach Auswahl dieser Option wird die aktuelle Melodie angezeigt und abgespielt. -
Seite 32: Einstellungen
DUOX X X X X VEO DUOX X X X X VEO EINSTELLUNGEN: Video und Audio Videoeinstellungen: Helligkeit - Kontrast - Farbe Der Monitor ermöglicht das Einstellen von Helligkeit, Kontrast und Farbe, während eine Sprechverbindung hergestellt ist oder durch Auslösung des "Kamera" Eigenstarts,(siehe Kapitel Betrieb: Eigenstart). -
Seite 33: Audio
DUOX X X X X VEO DUOX X X X X VEO Audioeinstellungen Während der Audiokanal geöffnet ist, kann die Lautstärke über das Kontextmenü auf dem Display eingestellt werden. Um die Audioeinstellungen vorzunehmen, die Taste "MENÜ" drücken und über sich öffnende Kontextmenü die gewünschten Einstellungen durchführen. Während Audioeinstellungen Pfeiltasten verwenden, um die Lautstärke zu...
