Inhaltszusammenfassung für VisorTech PX-1250

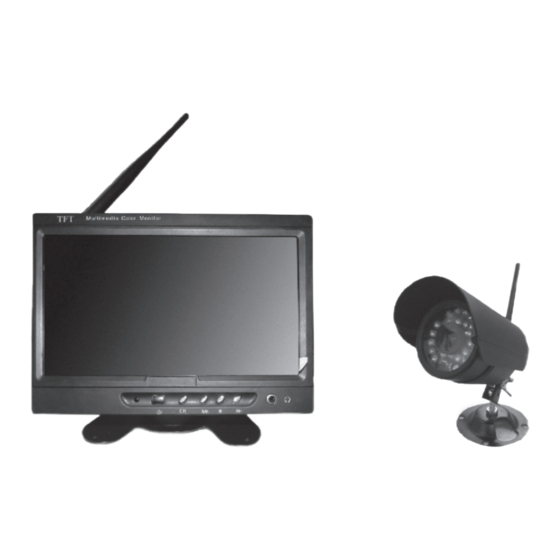

- Seite 1 BEDIENUNGSANLEITUNG KABELLOSES PROFI-ÜBERWACHUNGSSYSTEM MIT IR-FUNK-KAMERA...
- Seite 3 KABELLOSES PROFI-ÜBERWACHUNGSSYSTEM MIT IR-FUNK-KAMERA © 05/2011 - EX:MS//EX:MS//VG...
-
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS Ihre Neue Überwachungskamera ..............6 Produktvarianten .......................6 Lieferumfang ........................6 Sicherheitshinweise & Gewährleistung ............7 Wichtige Hinweise zur Entsorgung ................8 Wichtige Hinweise zu Batterien und deren Entsorgung ........8 Konformitätserklärung ....................9 Technische Daten ..................10 Kabelloser 17,8-cm-Monitor ..................10 Kamera ..........................10 Das Produkt im Überblick................12 Die Kamera ........................ - Seite 5 Einstellungen ....................16 Manuelles Aufnehmen ....................16 Automatisches Aufnehmen ..................17 Bewegungserkennung ....................20 Erweiterte Einstellungen ....................22 Zeit/Datum/Datumsformat einstellen ..............25 Wiedergabe ........................27 Löschen einzelner oder aller Aufnahmen .............. 29 Speicherkarte formatieren ..................31 Anhang ......................32 Lösung möglicher Probleme ..................32...
-
Seite 6: Ihre Neue Überwachungskamera
Sie Ihre neue Überwachungskamera optimal einsetzen können. HINWEIS: Zur Speicherung der Aufnahmen im LCD-Monitor ist eine SD-Karte erforderlich. Produktvarianten PX-1250-675 Kabelloses Profi-Überwachungssystem mit IR-Funk-Kamera PX-1251-675 Kabelloses Profi-Überwachungssystem mit 2 IR-Funk-Kameras PX-1252-675 Kabelloses Profi-Überwachungssystem mit 4 IR-Funk-Kameras Lieferumfang 1 x 7-Zoll-LCD-Monitor für kabellosen Empfang im 2,4 GHz-Band 1 x Monitor-Standfuß... -
Seite 7: Sicherheitshinweise & Gewährleistung
SICHERHEITSHINWEISE & GEWÄHRLEISTUNG • Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können. • Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Gebrauch. -
Seite 8: Wichtige Hinweise Zur Entsorgung
Wichtige Hinweise zur Entsorgung Dieses Elektrogerät gehört NICHT in den Hausmüll. Ihr neues Produkt wurde mit größter Sorgfalt entwickelt und aus hochwertigen Komponenten gefertigt. Trotzdem muss das Produkt eines Tages entsorgt werden. Die durchgestrichene Mülltonne bedeutet, dass Ihr Produkt am Ende seiner Lebensdauer getrennt vom Hausmüll entsorgt werden muss. -
Seite 9: Konformitätserklärung
Konformitätserklärung Hiermit erklärt Pearl Agency, dass sich dieses Produkt PX-1250/PX-1251/PX-1252 in Übereinstimmung mit den grundlegenden Anforderungen der gängigen Richtlinien befindet. Pearl Agency GmbH Pearl-Str. 1-3 79426 Buggingen Deutschland, 04.05.2011 Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de. Klicken Sie auf der linken Seite auf den Link Support (FAQ, Treiber & Co.). Geben Sie anschließend im Suchfeld die Artikelnummer PX-1250/PX-1251/PX-1252 ein. -
Seite 10: Technische Daten
TECHNISCHE DATEN Kabelloser 17,8-cm-Monitor • Bildschirmgröße: 17,8 cm/7 Zoll Diagonale • Seitenverhältnis 16:9 (4:3 wird unterstützt) • Auflösung: 640 x 480 Pixel • Aktiver Bereich: 154,08 x 86,58 mm • Pixelabstand: 0,415 x 0,554 • Abmaße (B x H x T): 171 x 125 x 23 mm (ohne Antenne und ohne Fuß, Tiefe mit Antenne = 45 mm ) - Seite 11 • Elektronischer Verschluss: Automatisch zwischen 1/50 (1/60) und 1/100.000 Sekunde • Objektiv-Brennweite: • Stromaufnahme: 12V Gleichstrom 10%...
-
Seite 12: Das Produkt Im Überblick
DAS PRODUKT IM ÜBERBLICK Die Kamera Antenne Gehäuse mit Regenschutz Standfuß IR-Dioden für Nachtsicht Objektiv Der LCD-Monitor Antenne A/V-Anschluss AN+: Lautstärke/ Helligkeit erhöhen M: Menü AN-: Lautstärke/ Helligkeit reduzieren CH: Kanalwechsel Ein-/Aus-Schalter Empfangsdiode für IR- Fernbedienung... -
Seite 13: Die Fernbedienung
Die Fernbedienung CH: Kanalwechsel DOWN: Abwärts RIGHT: Rechts ZOOM: Digitalzoom MODE: Wechsel zwischen Live-Bild und Wiedergabe +: Wert erhöhen –: Wert senken MENU: Bildeinstellungen M/OK: Menü/Bestätigen 10. LEFT: Links 11. UP: Aufwärts 12. SHOT: Aufnahme (bei Überwachung), Film-Wiedergabe/-Ende 13. Ein-/Aus-Schalter... -
Seite 14: Erste Schritte
ERSTE SCHRITTE Einsetzen der Batterie in die Fernbedienung Öffnen Sie die Batterieabdeckung der Fernbedienung, indem Sie das gerippte Teil zur Mitte hin drücken und dann das gesamte Teil aus der Fernbedienung herausziehen. Legen Sie die Batterie mit dem Plus-Pol nach oben in den Batteriehalter und schieben Sie ihn ein, bis er einrastet. -
Seite 15: Vorbereiten Des Monitors Für Den Betrieb
und dass die Kamera mit einem 30°-Winkel auf das Gebiet herab gerichtet ist, das diese überwachen soll. Versichern Sie sich, dass die Überwachungskamera nicht leicht erreichbar ist, um Diebstahl oder Beschädigung vorzubeugen. Der Stand- und Befestigungshalter kann entweder benutzt werden um die Kamera aufzustellen oder diese an einer geeigneten Oberfläche zu befestigen. -
Seite 16: Einstellungen
EINSTELLUNGEN HINWEIS: Da sich nur mit der Fernbedienung alle Einstellungen vornehmen lassen, wird die Bedienung im Folgenden nur anhand dieser dargestellt. Soweit funktionsidentische Tasten am LCD-Monitor vorhanden sind, funktioniert die Bedienung natürlich auch an diesem. Manuelles Aufnehmen Drücken Sie M/OK (9), um das „Manual Capture“-Menü... -
Seite 17: Automatisches Aufnehmen
Automatisches Aufnehmen Drücken Sie M/OK (9), um das „Manual Capture“-Menü aufzurufen. Drücken Sie dann RIGHT (3), um das „Auto Capture“- Menü zu öffnen. Drücken Sie nun M/OK (9), um das „Auto Capture“-Untermenü zu öffnen. Nun können Sie mithilfe der UP (11)/DOWN (2)-Tasten wählen, ob die automatische Aufnahme „On“... - Seite 18 Cursor mit den UP (11)/DOWN (2)-Tasten auf „EXIT“ und bestätigen mit M/OK (9). Wählen Sie mithilfe der UP (11)/DOWN (2)-Tasten die Option „Movie PreRecord“, mit deren Hilfe sich auch Geschehnisse vor dem Knopfdruck aufzeichnen lassen. Dies kann hilfreich sein, um den Ablauf bestimmter Geschehnisse zu klären.
- Seite 19 Bewegen Sie den Cursor mit den UP (11)/ DOWN (2)-Tasten auf die gewünschte Option. Bei „On“ werden vorhandene Dateien automatisch gelöscht, wenn der Speicherplatz knapp wird. Steht die Option auf „Off“, meldet der Monitor lediglich, dass die Speicherkarte voll ist und zeichnet nichts mehr auf.
-
Seite 20: Bewegungserkennung
Bewegungserkennung Drücken Sie M/OK (9), um das „Manual Capture“-Menü aufzurufen. Drücken Sie dann 2-mal RIGHT (3), um das „Motion Detect“-Menü zu öffnen. Drücken Sie nun M/OK (9), um das „Range“-Untermenü zu öffnen und die Größe des für die Bewegungserkennung relevanten Bereichs zu bestimmen. - Seite 21 Bewegen Sie den Cursor mit den UP(11)/ DOWN(2)-Tasten auf die gewünschte Option. Bei „1s“ beträgt der Erfas sungs- zeitraum 1 Sekunde, bei „3s“ und „5s“ ist er entsprechend lang. Bestätigen Sie Ihre Auswahl dann mit M/OK (9). Um ins nächsthöhere Menü zurückzukehren, bewegen Sie den Cursor mit den UP (11)/ DOWN (2)-Tasten auf „EXIT“...
-
Seite 22: Erweiterte Einstellungen
Erweiterte Einstellungen Drücken Sie M/OK (9), um das „Manual Capture“-Menü aufzurufen. Drücken Sie dann 3-mal RIGHT (3), um das „Advanced Setting“-Menü zu öffnen. Drücken Sie nun M/OK (9), um das „Photo Quality“- Untermenü zu öffnen und einzustellen, mit welcher Kompressionsstärke Fotos gespeichert werden. - Seite 23 Bewegen Sie den Cursor mit den UP (11)/ DOWN (2)-Tasten auf die gewünschte Option. Bei „QVGA“ beträgt die Auflösung 320 x 240 Punkte, bei „D1“ 640 x 480 Punkte. Bestätigen Sie Ihre Auswahl dann mit M/OK (9). Um ins nächsthöhere Menü zurückzukehren, bewegen Sie den Cursor mit den UP (11)/DOWN (2)-Tasten auf „EXIT“...
- Seite 24 Bewegen Sie den Cursor mit den LEFT (10)/ RIGHT (3)-Tasten auf die gewünschte Option. Mit „Yes“ leiten Sie die unverzügliche Formatierung der eingesetzten SD-Karte ein; sämtliche Daten auf der Karte werden damit unwiederbringlich gelöscht. Mit „No“ brechen Sie den Vorgang ab. ACHTUNG: Durch eine Formatierung gehen die Daten auf der Speicherkarte unwiederbringlich verloren!
-
Seite 25: Zeit/Datum/Datumsformat Einstellen
Zeit/Datum/Datumsformat einstellen Drücken Sie M/OK (9), um das „Manual Capture“-Menü aufzurufen. Drücken Sie dann 1-mal LEFT (3), um das „Set Time/ Date“-Menü zu öffnen. Drücken Sie nun M/ OK (9), um das „Set Time/Date“-Untermenü zu öffnen und Uhrzeit, Datum und Datumsformat einzustellen. - Seite 26 Bewegen Sie den Cursor mit den UP (11)/ DOWN (2)-Tasten auf die gewünschte Option. Bei „On“ wird ein Zeitstempel in die Aufnahme eingefügt, bei „Off“ nicht. Bestätigen Sie Ihre Auswahl dann mit M/OK (9). Um ins nächsthöhere Menü zurückzukehren, bewegen Sie den Cursor mit den UP (11)/DOWN (2)-Tasten auf „EXIT“...
-
Seite 27: Wiedergabe
Wiedergabe Drücken Sie die MODE-Taste (5), um vom Live-Bild in den Wiedergabe-Modus zu wechseln. Es erscheint die zuletzt gemachte Aufnahme. Hinweis: Es werden nur Aufnahmen des aktuell gewählten Kanals angezeigt. Um etwa Aufnahmen von Kanal 2 zu sehen, muss im Live-Betrieb zunächst Kanal 2 aktiviert werden. - Seite 28 Es erscheint eine Liste mit Vorschaubildern der Aufnahmen des gewählten Tages. Wählen Sie mithilfe der UP (11)/DOWN (2)/ LEFT (10)/RIGHT (3)-Tasten die gewünschte Aufnahme aus und drücken Sie M/OK (9), um diese zu öffnen. Starten und stoppen Sie die Wiedergabe (soweit es sich um Videos handelt) mit der SHOT-Taste (12).
-
Seite 29: Löschen Einzelner Oder Aller Aufnahmen
Löschen einzelner oder aller Aufnahmen Drücken Sie die MODE-Taste, um den Wiedergabe-Modus zu aktivieren und wählen Sie im Wiedergabe-Modus wie im Abschnitt Wiedergabe (S. 27) beschrieben eine Aufnahme aus und drücken Sie M/OK (9), um diese zu öffnen. Drücken Sie M/OK (9), um das „Playback Menu“... - Seite 30 Bewegen Sie den Cursor mit den LEFT(10)/ RIGHT(3)-Tasten auf die gewünschte Option. Mit „Yes“ wird die Löschung durchgeführt. Mit „No“ brechen Sie den Vorgang ab. Danach kehren Sie zum „File Delete“-Menü zurück. Bewegen Sie den Cursor mit den UP (11)/DOWN (2)-Tasten auf „Cancel“ und bestätigen Sie mit M/OK (9), um ins Playback Menu zurückzukehren.
-
Seite 31: Speicherkarte Formatieren
Speicherkarte formatieren Drücken Sie die MODE-Taste, um den Wiedergabe-Modus zu aktivieren. Drücken Sie nun M/OK (9), um das „Playback Menu“ zu öffnen. Wählen Sie mithilfe der UP (11)/DOWN (2)- Tasten „Format“ und drücken Sie M/OK (9), um das Untermenü zu öffnen. Bewegen Sie den Cursor mit den LEFT(10)/ RIGHT(3)-Tasten auf die gewünschte Option. -
Seite 32: Anhang
ANHANG Lösung möglicher Probleme Problem Mögliche Ursache Mögliche Lösung Die Fernbedienung Wechseln Sie die Bat- funktioniert nicht mehr Die Batterie der Fernbe- terien der Fernbedie- oder hat eine stark ver- dienung ist fast leer. nung. (siehe S. 14) kürzte Reichweite. Kamera oder Monitor sind ungünstig neben Strahlungsquellen wie...
