HaDi-RC.de HeatBox compact Betriebsanleitung

Μc-gesteuerte regelung für akku-wärmekoffer
Vorschau ausblenden Andere Handbücher für HeatBox compact:

Werbung

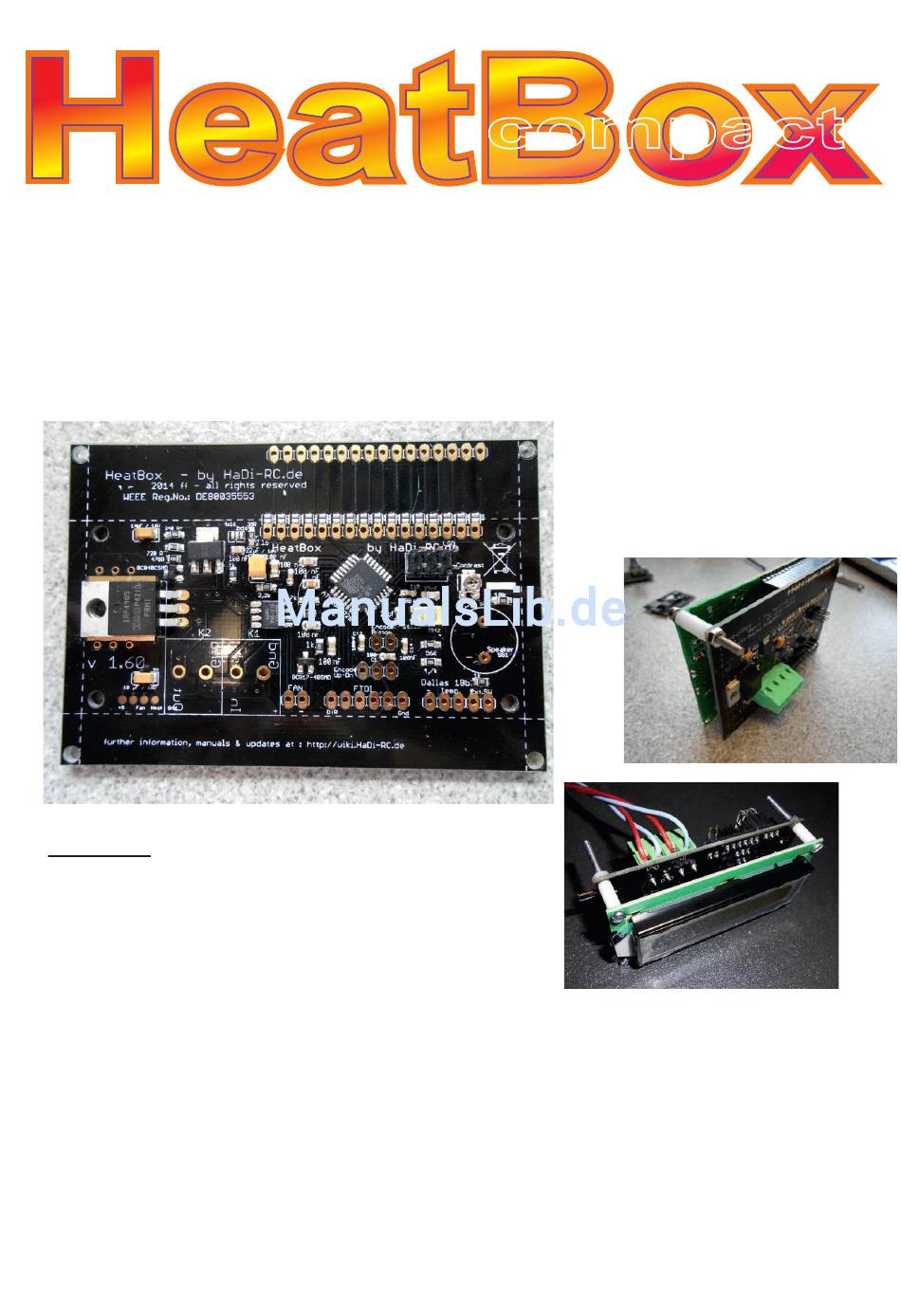

by HaDi-RC.de
HeatBox
compact
µC-gesteuerte Regelung für Akku-Wärmekoffer
Die „almost Ready to Run - Box"
Bau- und Betriebsanleitung
für HeatBox „compact" v 1.60
NEU :
vollständig
bebilderte
Bauanleitung
Bitte lesen Sie diese Anleitung VOR dem
Zusammenbau 1x komplett sorgfältig durch !
Stand : Oktober 2014
Firmwarestand : v 2.0
Gültig für HW-Revision 1.60
© 2013 ff.
HaDi-RC.de
Unerlaubte Vervielfältigung und Veröffentlichung verboten
WEEE-Reg.-Nr.: DE 80035553

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für HaDi-RC.de HeatBox compact

  • Seite 1 HaDi-RC.de HeatBox compact µC-gesteuerte Regelung für Akku-Wärmekoffer Die „almost Ready to Run - Box“ Bau- und Betriebsanleitung für HeatBox „compact“ v 1.60 NEU : vollständig bebilderte Bauanleitung Bitte lesen Sie diese Anleitung VOR dem Zusammenbau 1x komplett sorgfältig durch ! Stand : Oktober 2014 Firmwarestand : v 2.0...
  • Seite 2 Inhaltsverzeichnis S.2 : Vorwort, Einleitung S.3 : Technische Daten S.4 : Aufbau - Schritt für Schritt S.5 : Platine für 2x16 und 4x16 LCD - How To S.6 : Anschlußkontakte anbringen S.7 : Temp.-Sensor und Dreh-Encoder S.8 : Hauptklemmen und Display bestücken S.9 : Dreh-Encoder verdrahten S.10 :...
  • Seite 3 Vorwort Immer wieder taucht die Frage auf, warum man Akkus vorwärmen soll. Das Sie sich für die HeatBox - Steuerung entschieden haben sagt, das Sie sich mit dem Thema entweder bereits beschäftigt haben oder auf Empfehlung handeln. In letzterem Fall soll an dieser Stelle kurz erläutert werden, was Sie von diesem Prozedere zu erwarten haben.
  • Seite 4 Technische Daten HeatBox v1.60 „compact“ : Betriebsspannung : 10,4 ... 28 V DC ( Netzteil, 3s Lipo, 8s FePo, ..) max. Schaltleistung : bis 10 A oder 130 W ohne Zusatzkühlung, darüber hinaus bis ca. 250 W mit Zusatzkühlung der Endstufe, max.
  • Seite 5: Wichtige Hinweise

    Schritt-für-Schritt-Aufbau Die HeatBox „compact“-Kits Verwenden Sie bitte die bei- enthalten alle für die Funktion gefügten Stiftkontakte und nötigen Teile, es sind jedoch Buchsenleiste wie in der An- einige zusätzliche Dinge leitung abgebildet - das er- u.U. nützlich wie z.B. spart im Servicefall viel Arbeit 2,5mm Schrumpfschlauch und sichert schnelle Hilfe bei als Isolation nötiger Lötstellen...

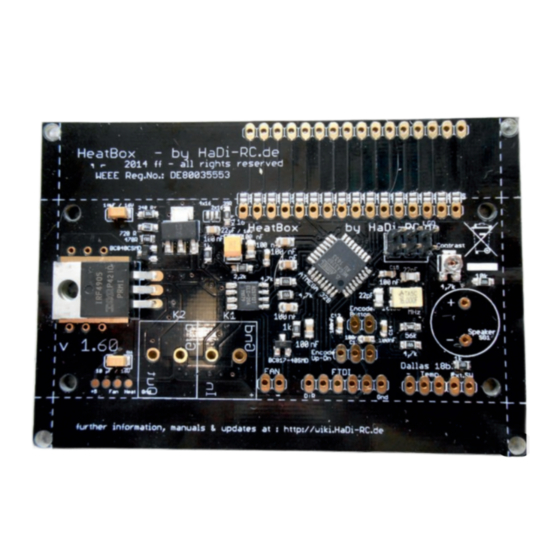

  • Seite 6 Die Hauptplatine der HeatBox wird im Platinenformat passend für eine Sandwichmontage mit einem 4x16 Zeichen LCD geliefert. Ferner kann die Platine durch abbrechen der oberen un unteren Sektion auf das Höhenformat eines 2x16 LCD ge- kürzt werden falls wenig Einbauhöhe vorhanden ist.
  • Seite 7 Zunächst löten Sie von oben alle Stiftkontakte wie abgebildet auf die Heatboxplatine. Danach fügen Sie die beiden grünen Terminal-Klemmen zu einer Einheit zusammen (Seitliche Führungen) und löten den Klemmen- block ein. Als letztes löten Sie die Buchsenleiste für das Display von der Unterseite der Platine her ein (also Buchse auf der Unterseite der Platine).
  • Seite 8 Nun werden die restlichen die Zusatzplatinen mit dem Temp.- Sensor und dem Dreh-Encoder wie abgebildet bestückt. Achten Sie bei der Montage des Temperatursensors darauf, das dieser mit der bedruckten, flachen Seite zu Ihnen zeigt und etwas Abstand zwischen dem Sensor- gehäuse und der Leiterplatte bleibt, damit der Sensor die Luft- temperatur in Ihrer Box und nicht...
  • Seite 9 Nun setzen Sie noch die 16-polige Stiftleiste von der Rückseite des Displays her ein und verlöten diese. Sie können die Stiftleiste leichter rechtwinkllig ausrichten, wenn Sie zuerst nur einen der mittleren Kontakte anlöten, diese Verbindung ggf. nochmals erhitzen und die Stift- leiste ausrichten.
  • Seite 10: Verkabelung Der Heatbox

    Verkabelung der HeatBox Verwenden Sie das mitgelieferte konfektionierte 5-Polige Kabel um den Drehencoder mit der HeatBox zu verbinden. Stecken Sie die Seite mit dem 5-poligen Stecker auf die Encoder-Platine ( Schwarz = GND ! ) und auf der HeatBox das 2-polige Ende auf den Steckplatz direkt unter der CPU, die schwarze Leitung nach links , weiß...
  • Seite 11 Zur Verwendung der Umschaltung der Betriebsart „Intern - Extern“ benötigen Sie den optional erhältlichen 2-poligen UM-Schalter in unserem Shop. WICHTIG : Sie könnena uch Schalter anderer Hersteller verwenden, wichtig ist das diese als 2-polige Version ausgeführt sind und eine „Aus“-Stellung haben.
  • Seite 12 Als letzten Schritt müssen Sie nur noch den Displaykontrast einstellen Beim ersten Einschalten der Betriebs- Spannung hören Sie einen Signalton und das Display wird hell, es ist jedoch evtl. keine Daten-Anzeige zu sehen. Verwenden Sie einen Uhrmacher- Schraubendreher, um das „contrast“- Potentiometer auf der HeatBox-Platine so einzustellen, das im Display eine klar zu lesende Anzeige erscheint.
  • Seite 13: Betrieb Der Heatbox

    übergeordneten Ebene, mit „Speichern und Ende“ werden alle Änderungen fest abgespeichtert und die Box kehrt in den normalen Heizbetrieb zurück. Ein Ablaufdiagramm der Software finden Sie in dieser Anleitung sowie bei allen zukünftigen Software-Updates auch als separates PDF-File unter http://wiki.HaDi-RC.de -12-...
  • Seite 14 über 60 °C betragen kann - hier besteht bei Berührung mit der Haut unter Umständen Verbrennungsgefahr , unbedingt beachten ! Mit Einführung der Firmware 1.5.0 wurde speziell für die HeatBox compact und compact/24 eine PWM-Regelung realisiert die über den gesamten Betriebsspannungsbereich eine gleichbleibende Heizleistung gewährleisten soll.
  • Seite 15 -14-...
  • Seite 16: Faq - Kleine Hilfestellung Zu Fehlerursachen

    FAQ - kleine Hilfestellung zu Fehlerursachen F : Ich erhalte beim starten nur kryptische Zeichen, aber keine vernünftige Anzeige A : kontrollieren Sie die Verbindungen der Display-Leitungen, ursächlich ist hier eine fehlende Verbindung F : Mein Display wird nach dem Einschalten hell und ich sehe etwas wie einen Balken in der ersten Zeile, es erfolgt aber keine Anzeige von Daten A : Überprüfen Sie die Pins # 4 und #6 zwischen HeatBox-Platine und Display, hier liegt eine Unterbrechung dieser Verbindungen vor...
  • Seite 17: Update Der Software (Firmware)

    In der Regel haben diese allesamt die gleiche Pinbelegung an der seriellen Seite. Diese wären : Gnd-GND-VCC-RX-TX-DTR Ist kein Adapter vorhanden können Sie diesen im Webshop von HaDi-RC.de finden. Zur sollte ein Akku angeschlossen sein um eine Fehlermeldung durch zu geringe USB-Spannung zu vermeiden.
  • Seite 18 Bei Problemen mit Ihrer HeatBox-Steuerung wenden Sie sich bitte an Ihren Fachhändler oder direkt an : HaDi-RC.de Inh. Chris Domes Hüttenstr. 13 D-35708 Haiger Email : Info@HaDi-RC.de Einsendung von Geräten nur nach Absprache / Aufforderung und im angeforderten Umfang !
