- Seite 1 Montageanleitung für Einstiegshilfe, doppelholmig Ausgabe 2001/2002 Wichtig: Diese Montageanleitung immer mit zur Baustelle geben. Vor Beginn der Montagearbeiten diese Montageanleitung genau durchlesen. Nº 291173...
- Seite 2 Inhaltsverzeichnis SEITE 3 HERSTELLERINFORMATIONEN Technische Daten, Profilskizzen GRÖSSENTABELLEN Bestelldaten, Standardmaße SEITE 4 WICHTIGE HINWEISE ZUR MONTAGE IM LIEFERUMFANG EINER DOPPELHOLMIGEN EINSTIEGSHILFE IST ENTHALTEN: 1 Stück Montageanleitung 1 Beipackbeutel mit folgendem Inhalt: 2 Stück Führungsbeschläge 4 Stück Inbusschrauben M8 x 25 8 Stück U-Scheiben M8 4 Stück Stoppmuttern M8 Diese Informationen sollen nach bestem Wissen beraten.

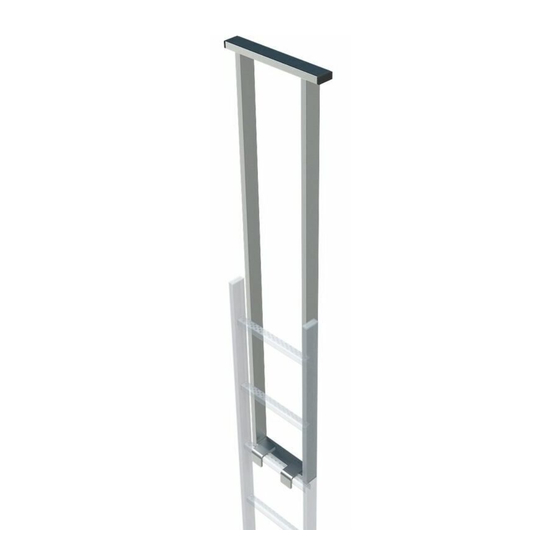

- Seite 3 Montageanleitung für doppelholmige Einstiegshilfe Hersteller: ZARGES GmbH & Co. KG Abteilung Schachttechnik/Steigleitern Zargesstraße 7 82362 Weilheim Tel. 0881/687-104 Fax 0881/687-372 Technische Daten Einstiegshilfe, doppelholmig: Länge: 150 cm Werkstoff: Stahl, feuerverzinkt Edelstahl V4A (1.4571) Kunststoff GFK Lichte Weite 300 mm - l l...
- Seite 4 Montageanleitung für Zarges-Einstiegshilfen, doppelholmig Art.-Nr. 47233, 47234, 47235, 47236, 47237 und 47238 Die beschriebene Zarges-Einstiegshilfe besteht aus einem doppelholmigem Halteteil, Führungsbeschlägen und entsprechendem Montagematerial. Montage der Einstiegshilfe • Zur Markierung der Bohrlöcher die beiden gekröpften Führungsbeschläge direkt oberhalb der obersten Leitersprosse auf den Leiterholm auflegen. Dabei zeigen die Abkröpfungen zur Innen- seite des Leiterkörpers (siehe Skizze).
