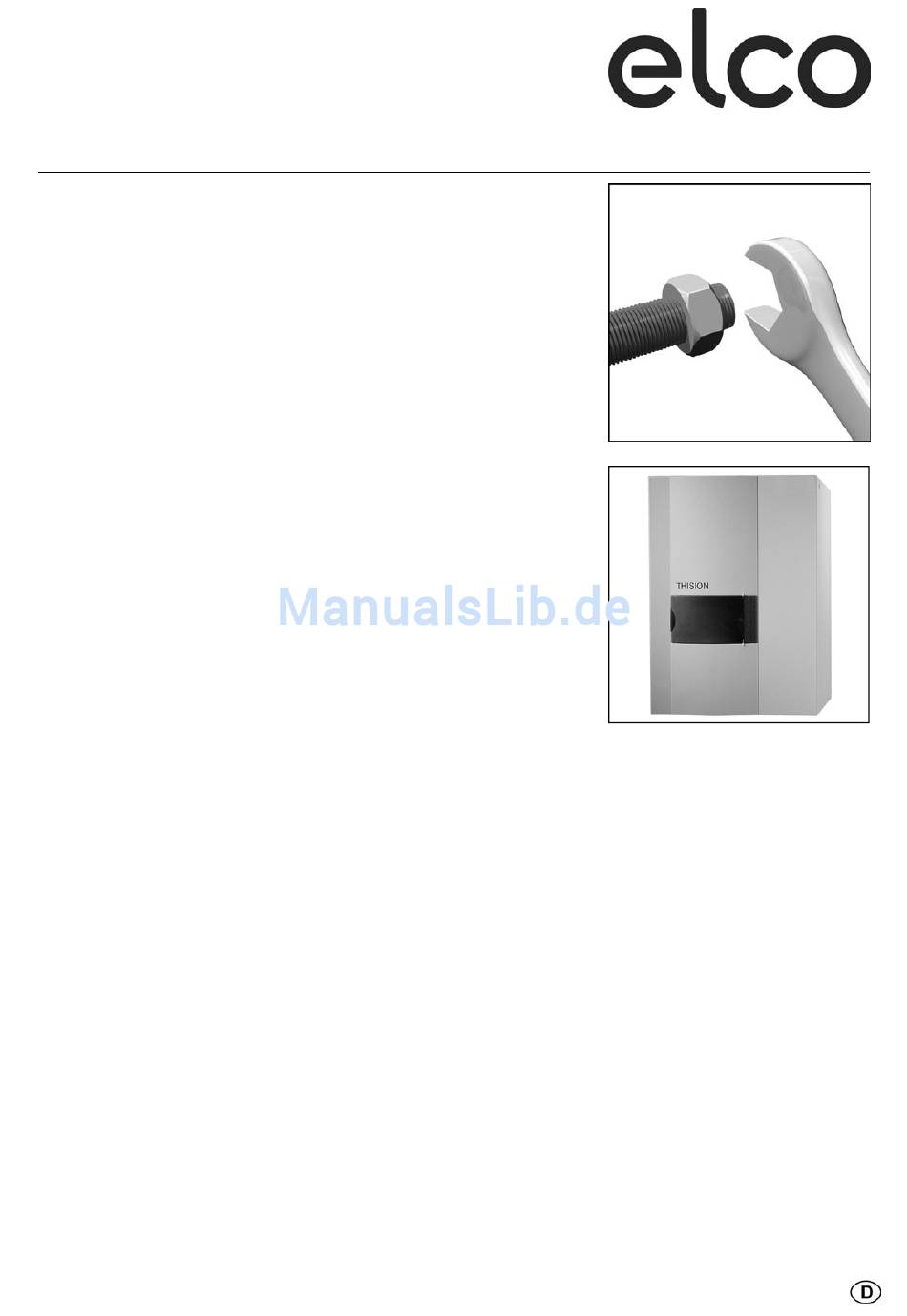

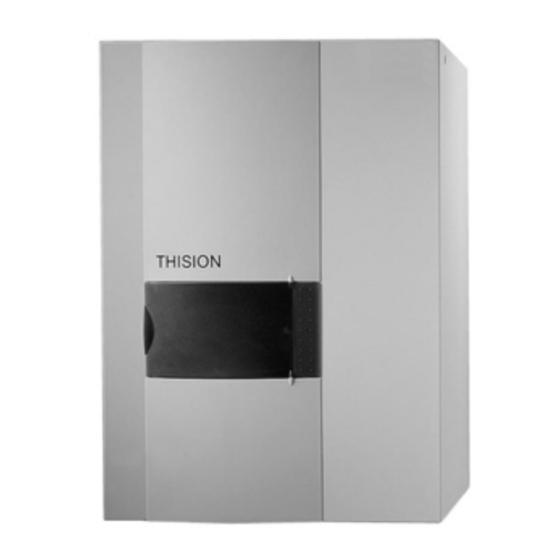

- Seite 1 Zusätzliche Betriebsanleitung für die autorisierte Fachkraft zur Anleitung Art. Nr. 12 040 564 Gas-Brennwertkessel THISION - DUO 17/25 Wandhängend 02/2006 Art. Nr. 12 047 637...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ……………………........Produktbeschreibung Funktionsbeschreibung......Lieferumfang……………………………….. Technische Daten........Abmessungen..........Massbild THISION - DUO 17/25....Hydraulik Standard............ Leistungsvarianten........Umwälzpumpe........……. Elektroschema ……………………………………………….. Montagehinweis Clip-In Bausatz 2. Heizkreis………………. 11-12 Ersatzteilliste ……………………………………………….. Notizen ……………………………………………….. 14-15... -
Seite 3: Produktbeschreibung Funktionsbeschreibung
Produktbeschreibung Funktionsbeschreibung Legende: Gaseintritt Gasblock (Magnetventil und Regler) 230V Gasbrenner Abgassysteme Abgasfühler Vorlauf 1. Heizkreis Fühler Heizungsvorlauf und Sicherheit Rücklauf 1. Heizkreis Rücklauffühler 10 Zündtrafo 230 V 11 Gebläse 230 V 12 Wärmetauscher 13 Schauloch 14 Schaltfeld mit Mikroprozessor 15 Umwälzpumpe 1. Heizkreis 16 Automatischer Entlüfter 17 Wasserdruckwächter 18 Füll- und Entleerhahn... -
Seite 4: Lieferumfang
Produktbeschreibung Funktionsbeschreibung Lieferumfang THISION - DUO 17/25 Funktionsbeschreibung Lieferumfang Über Vorgabewerte passt die Regel- Der THISION ist werkseitig betriebs- einheit durch Verändern der Gebläse- fertig montiert und wird in einer drehzahl die Heizleistung auf den Kartonverpackung geliefert. momentanen Wärmebedarf des Heiz- Im Lieferumfang des THISION sind systems an. -
Seite 5: Technische Daten
Produktbeschreibung Technische Daten THISION - DUO 17/25 Typ THISION DUO 17 DUO 25 Zulassung CE0085AQ0543 Kategorie DE-II2ELL3B/P/AT-II2H3B/P Leistung Vollast 80/60°C 16,0 23,9 40/30°C 17,5 25,7 Minimal- 80/60°C last 40/30°C Feuerungs- Vollast 17,4 24,5 wärmeleistung Minimallast Kesselwirkungsgrad Vollast 80/60°C 96,5 40/30°C Minimal- 80/60°C 97,5... -
Seite 6: Abmessungen
2, 3, 4, 7, 10, 11, 12 , 13 42 54,9 100 Mit LAS Anschluss 96,5 315,0 540,0 152,5 82,5 Legende: THISION DUO 17/25 Abgasanschluss aussen Ø 80 mm Gasanschluss Aussengewinde R 3/4” Heizungsvorlauf Aussengewinde gleitend R 3/4“ Heizungsrücklauf Aussengewinde gleitend R 3/4“ Kondensatablauf Ø... -
Seite 7: Hydraulik Standard
Hydraulik Standard Standard THISION - DUO 17/25 Heizung 1x gleitend 1x gemischt gemischt gleitend Kondensat Abgasleitung Legende Optionen 15 Ausdehnungsgefäss Gasbrennwertkessel THISION Kesselkreispumpe (eingebaut) 18 Schlammabscheider Feuerungsautomat LMU 19 Überströmventil Vorlauffühler (eingebaut) (je nach Heizungssystem erforderlich) 20 Kesselanschluss LAS Aussenfühler QAC 34 Digitaler Fernwähler QAA 73 25 Gaskugelhahn (mit/ohne Raumeinfluss) - Seite 8 Hydraulik Standard Standard THISION - DUO 17/25 Heizung 1x gleitend 1x gemischt und Warmwasservorrangschaltung gemischt gleitend Kondensat Abgasleitung Legende Optionen 11 Dreiwegeventil Honeywell 15 Ausdehnungsgefäss Gasbrennwertkessel THISION Kesselkreispumpe (eingebaut) 12 Warmwasserspeicher 18 Schlammabscheider Feuerungsautomat LMU 13 Speicherfühler 19 Überströmventil (je nach Vorlauffühler (eingebaut) 16 Raumheizung Heizungssystem erforderlich)
-
Seite 9: Leistungsvarianten
Hydraulik Leistungsvarianten Umwälzpumpe THISION - DUO 25 Leistungsvarianten Variante 1 430 kg/h 5 kW Bodenheizung (∆t 10°) 860 kg/h 1290 kg/h 20 kW Radiatorenheizung (∆t 20°) Variante 2 13 kW Bodenheizung 1118 kg/h 5 kW Radiatorenheizung 215 kg/h 1333 kg/h Variante 3 10 kW Bodenheizung 860 kg/h... -
Seite 10: Elektroschema
Elektroschema Legende Netzanschluss Clip-in-Netzanschluss (Zubehör) Ventilatormotor 230 V~ Q (Heizungsumwälzpumpe) Umstellventil Ionisierungselektrode Gasblock 230 V~ / RAC Zündtrafo 230 V~ PWM-Signal Ventilator 10 WW-Durchflussmesser 11 PWM-Pumpe 12 AN6 (Wasserdruckwächter) 13 AN4 (Abgasfühler) 14 AN2 (Heizungsrücklauffühler) 15 AN1 (Heizungsvorlauffühler) 16 AN5 (Aussenfühler) 17 AN3 (WW-Fühler 1) 18 Programmierbarer Digitaldaten- eingang (z.B. -
Seite 11: Montagehinweis
Montagehinweis Clip-In Bausatz 2. Heizkreis (Serienmässig im Gerät eingebaut) Der Clip-in-Bausatz 2. Heizkreis dient zum Anschluss eines zweiten Heiz- kreislaufs an den Heizkessel. Er ermöglicht den Datenaustausch zwischen der zentralen LMU-Kessel- steuerung und den einzelnen Zubehörteilen des zweiten Heiz- kreislaufs. Pos. - Seite 12 Montagehinweis Clip-In Bausatz 2. Heizkreis (Serienmässig im Gerät eingebaut) Den Mischventilmotor (M) des 2. Heiz- Vor Montagearbeiten die LMU vom • Vorlauffühler QAD36 (3) mit Netz trennen. kreises mit 3-poligem Stecker (7) an 2-poligem Stecker (5) an die Beim Anschluss an die Stecker des Klemme X52-03 des Clip-In (1) unter Klemme X51-01 des Clip-in (1) Beachtung der Drehrichtung des...
-
Seite 13: Ersatzteilliste
Ersatzteilliste Pos. EKD Art. Nr. Bezeichnung 12017189 Fühler Kesselrücklauf 12017299 Antrieb 3-Wege Ventil 12017178 Fühler NTC Sensor 12034866 Stellantrieb Mischer 12034877 Thermostat RA 60°C - M5 12034888 O-Ring ø 18 x 2,5 12034899 O-Ring ø 25,07 x 2,62 79 inkl. 12034910 Motor Zirkulationspumpe UPS 15-50 MBP inkl. - Seite 14 Notizen...
- Seite 15 Notizen...
