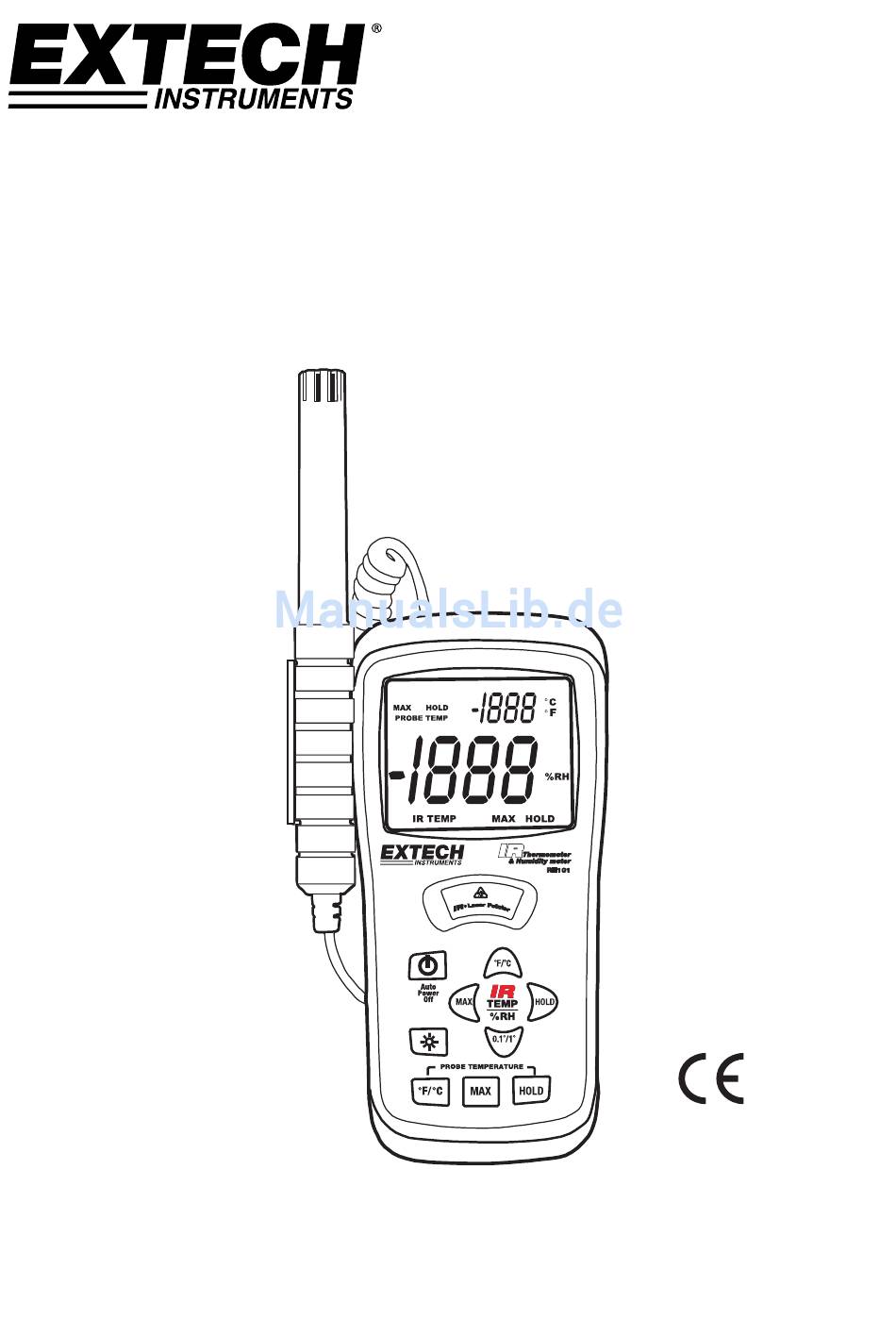

- Seite 1 Bedienungsanleitung Hygrothermometer + Infrarotthermometer Modell RH101...
- Seite 2 Richten Sie den Laserstrahl nicht auf die Augen und achten Sie darauf, dass auch von einer Oberfläche reflektierte Strahlen keine Augen treffen. Verwenden Sie den Laser nicht in der Nähe von entzündlichen Gasen oder in anderen potenziell explosionsgefährdeten Bereichen. RH101-de–DE_V3.2 4/15...
-
Seite 3: Beschreibung Des Messgeräts
Funktionstasten für die Lufttemperatur (3) 10. Halterung für den externen Sensor 11. Ein-/Ausschalttaste 12. Taste für die Hintergrundbeleuchtung Hinweis: Das Batteriefach, der ausklappbare Ständer, die Stativbefestigung und die Schraube für die Halterung des externen Sensors befinden sich auf der Rückseite des Geräts. RH101-de–DE_V3.2 4/15... -
Seite 4: Beschreibung Des Displays
% RH: Maßeinheit für die relative Luftfeuchtigkeit Große LCD-Ziffern in der Mitte des Displays für die relative Luftfeuchtigkeit (RH) und die IR- Temperatur Kleinere LCD-Ziffern oben rechts im Display für die Sensortemperatur : Anzeige eines niedrigen Ladezustands der Batterie RH101-de–DE_V3.2 4/15... -
Seite 5: Bedienung
Temperatur und für die relative Luftfeuchtigkeit verwenden Sie die HOLD-Taste rechts in der Mitte des Messgeräts. Zum Beenden dieses Modus drücken Sie die HOLD-Taste erneut. Bitte beachten Sie, dass Data Hold beim Loslassen der roten IR-Taste automatisch aktiviert wird, wenn Sie sich im IR-Temperaturmodus befinden. RH101-de–DE_V3.2 4/15... -
Seite 6: Bei Infrarot-Messungen Zu Berücksichtigende Faktoren
Messgerät und Zielobjekt acht Zoll beträgt, muss der Durchmesser (Messpunkt) des Objekts, dessen Temperatur gemessen werden soll, mindestens 1 Zoll betragen. Weitere Abstände sind unten in dem Erfassungsbereichsdiagramm angegeben. Abstand zum Objekt in Zoll 12” 10” 8” 6” 0,75” 1” 1,25” 1,5” Durchmesser des Messpunktes in Zoll RH101-de–DE_V3.2 4/15... -
Seite 7: Wartung
2. Legen Sie den Sensor zur Messung der Luftfeuchtigkeit in eine Luftfeuchtigkeitskammer oder eine Kalibrierflasche und warten Sie 20 Minuten. 3. Schalten Sie das Messgerät ein und drehen Sie die Einstellschraube so Batteriefach lange, bis der angezeigte Wert für die Luftfeuchtigkeit dem Luftfeuchtigkeitswert der Kalibrierquelle entspricht. RH101-de–DE_V3.2 4/15... -
Seite 8: Technische Daten
Die meisten organischen Stoffe, sowie lackierte oder oxidierte Oberflächen, weisen ein Emissionsvermögen von 0,95 auf (feste Einstellung im Modell RH101). Die Messung von glänzenden oder polierten Oberflächen führt zu Messfehlern. Um dies auszugleichen, decken Sie die entsprechende Oberfläche mit Klebeband ab oder tragen eine dünne Schicht schwarze Farbe auf. - Seite 9 0,75 bis 0,80 Holzkohle 0,96 (Pulver) Lack 0,80 bis 0,95 Lack (matt) 0,97 Gummi (schwarz) 0,94 Kunststoff 0,85 bis 0,95 Bauholz 0,90 Papier 0,70 bis 0,94 Chromoxide 0,81 Kupferoxide 0,78 Eisenoxide 0,78 bis 0,82 Textilien 0,90 Copyright © 2011‐2015 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. ISO‐9001 Certified www.extech.com RH101-de–DE_V3.2 4/15...
