5 ANWEISUNGEN ZUM GEBRAUCH

5.1

BESCHREIBUNG DES HAUPTBILDSCHIRMES

Das Gerät zeigt die folgende Information auf dem Display an:
Unten wird die Bedeutung der Symbole auf dem Display erklärt.
Symbol
Mikro-SD-Karte im Gerät
E=0.95
Eingestellter Wert der Emissivität des Gegenstands
°C
Angabe der Messeinheit der Temperatur
Zugang zu den Funktionen des Hauptmenüs
% Angabe des Zooms (x1 ÷ x32)
1X
Angabe des Batterieladezustandes (siehe § 7.2)
17.28

Angabe der aktuellen System-Uhrzeit

Niveau
Angabe der Temperatur-Niveaus des IR Bildes (siehe § 5.2.7)
Palette
Angabe der Farbpalette (siehe § 5.2.5)
Einstellung des Bildmodus (siehe § 5.2.7)
,

5.1.1 Scharfstellung des Bildes

Die Scharfstellung des IR Bildes auf dem Display des Geräts muss manuell durchgeführt
werden, durch Drehen des Scharfstellers, der auf der Vorderseite vorhanden ist (siehe
Abb. 2 - Pos.12). Halten Sie das Gerät während dieser Arbeit still.
Stellen Sie das Bild immer scharf, bevor Sie es speichern, damit die
Temperatur des eingerahmten Gegenstands korrekt gemessen wird.

5.1.2 Zoom des Bildes

Das Gerät verfügt über eine elektronische digitale Zoomfunktion des eingerahmten IR und
visuellen Bildes. Zur Verwendung dieser Funktion gehen Sie wie folgt vor:

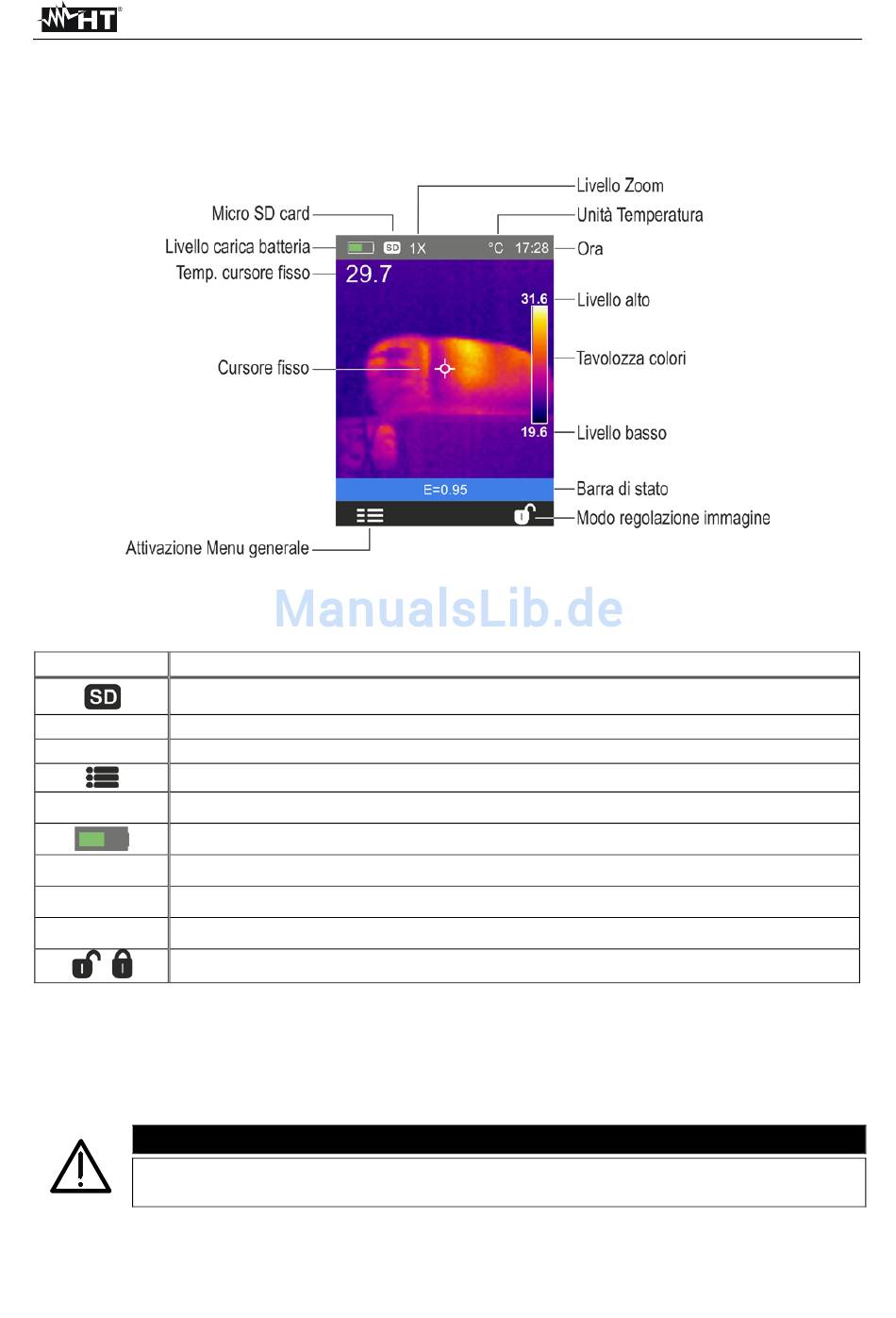

Abb. 5: Hauptschnittstelle des Geräts
Beschreibung
WARNUNG
DE - 9
THT45
