Harman Kardon SB 10 Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Harman Kardon SB 10
Inhaltszusammenfassung für Harman Kardon SB 10

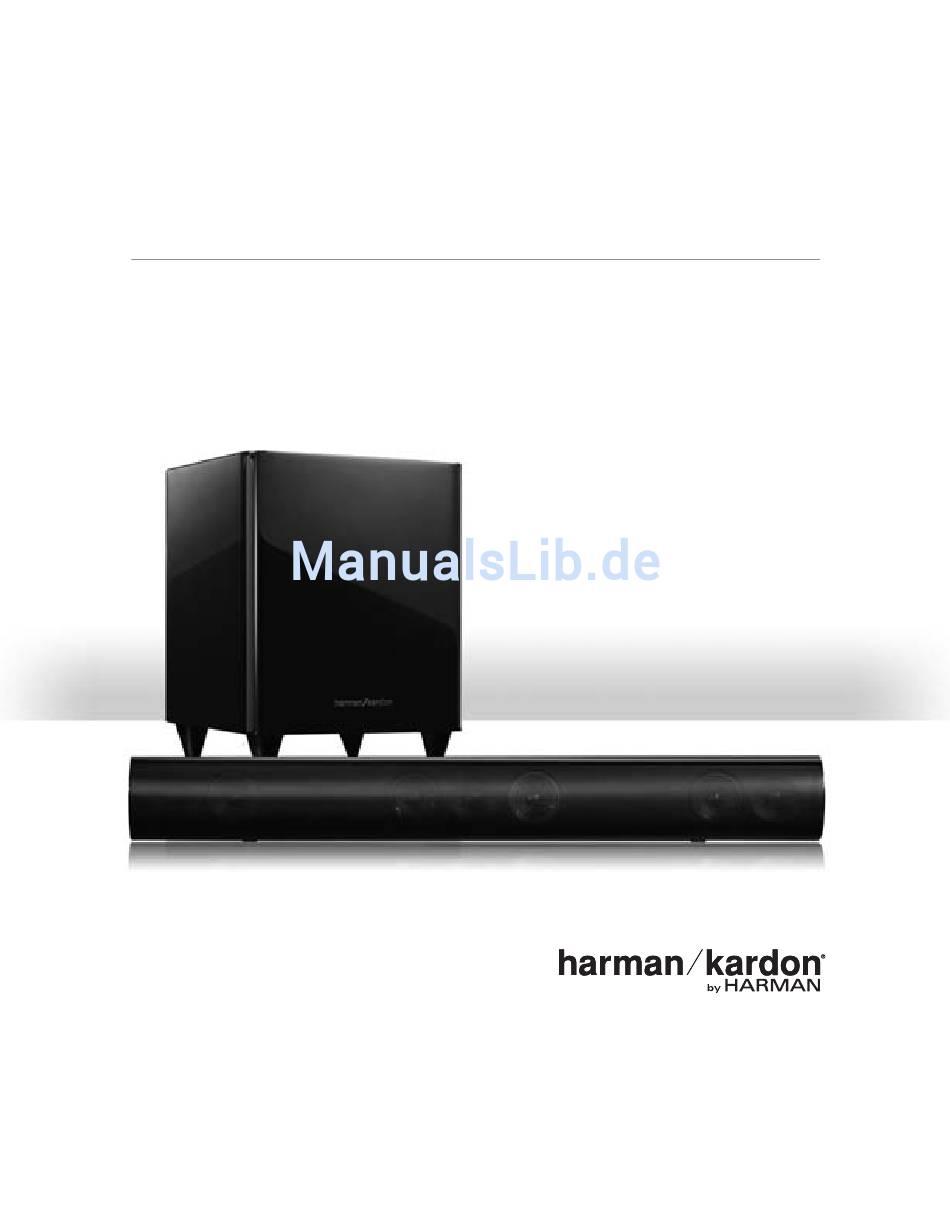

- Seite 1 SB 10 Soundbar-Lautsprechersystem Bedienungsanleitung...
-
Seite 2: Wichtige Sicherheitshinweise
SB 10 Wichtige Sicherheitshinweise Wichtige Sicherheitshinweise Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch. Heben Sie diese Bedienungsanleitung auf, um zu einem späteren Zeitpunkt darauf zurückgreifen zu können. Alle Warnhinweise auf dem Produkt und in der Bedienungsanleitung müssen unbedingt beachtet werden. -
Seite 3: Inhaltsverzeichnis
SB 10 Inhaltsverzeichnis EINFüHRUNG KURzBESCHREIBUNG UND AUSSTATTUNGSMERKMALE LIEFERUMFANG BEDIENELEMENTE UND ANSCHLüSSE AUF DER SUBWOOFER-RüCKSEITE LAUTSpRECHER AUFSTELLEN Soundbar auf einen Tisch stellen Wandmontage des Soundbar Subwoofer aufstellen vERKABELUNG Soundbar verkabeln Subwoofer verkabeln NORMALBETRIEB Subwoofer ein- und ausschalten Subwoofer: Lautstärkeregler Subwoofer: phase... -
Seite 4: Einführung
Audio-Enthusiasten von dieser beispielhaften Innovation. Nicht von ungefähr erhalten auch die neuesten Receiver aus unserem Hause von Konsumenten und Fachzeitschriften Top-Bewertungen. Eine ähnlich revolutionäre Leistung ist die Soundbar SB 10 von Harman Kardon - denn sie macht aus einem gewöhnlichen Flachbildfernseher ein beeindruckendes Heimkino. -
Seite 5: Lieferumfang
Drei Lautsprecherkabel: Eines mit weißer, eines mit grüner und eines mit roter Markierung. Ein LFE/Steuerkabel Ein aktiver 200-Watt-Subwoofer mit 200-mm-Bass-Chassis Wichtig: Sollte irgendetwas fehlen, oder sollte ein Defekt auftreten, wenden Sie sich bitte umgehend an Ihren Fachhändler. Zwei Halterungen für die Wandmontage der SB 10 Soundbar Zwei Gummifüßchen... -
Seite 6: Bedienelemente Und Anschlüsse Auf Der
SB 10 Bedienelemente und Anschlüsse auf der Subwoofer-Rückseite Bedienelemente und Anschlüsse auf der Subwoofer-Rückseite Phasenschalter Bassanhebung Einschaltautomatik Lautstärkeregler Eingangswahlschalter Anschluss für die externe Steuerung LFE-Toneingang Stereo-Cinch-Toneingang Netzschalter Netzkabel Phasen-Schalter (Phase): Mit diesem Schalter können Sie festlegen, ob die Bass- Anschluss für die externe Steuerung (External Trigger Input): Stecken Sie den... -
Seite 7: Platzierung Der Lautsprecher
Rolle. Dennoch: Stellen Sie den Subwoofer an die gleiche Wand auf wie den Soundbar und so weit wie möglich in eine Ecke (siehe Illustration unten), um die Basswiedergabe zu optimieren. SB 10 Soundbar Subwoofer Hörposition Haben Sie Ihren Flachbildfernseher in einem Schrank untergebracht, können Sie den Soundbar darüber oder darunter platzieren. -
Seite 8: Verkabelung
Soundbar verkabeln 1a Wenn Ihr Verstärker/Ihre Anlage einen speziellen Subwoofer-Anschluss mit Die Soundbar SB 10 enthält die beiden Frontlautsprecher und den Center – all diese Tiefpassfilter besitzt (auch Bass-Management genannt), nutzen Sie das Boxen müssen Sie mit den entsprechenden Ausgängen Ihres AV-Receivers bzw. - Seite 9 SB 10 verkabelung 1b Hat Ihr Receiver/Prozessor keinen separaten Subwoofer-Ausgang aber statt Hat Ihr Vorverstärker/Prozessor nur Cinch-Ausgänge, die mit den entsprechenden dessen Lautstärke-geregelte Vorverstärker-Ausgänge, verbinden Sie bitte die Endstufen-Eingängen verbunden sind, gehen Sie bitte wie folgt vor: Stecken Sie die Buchse für den linken Kanal (L) mit dem Line Level In L-Eingang am Subwoofer –...
-
Seite 10: Normalbetrieb
SB 10 Normalbetrieb Normalbetrieb Subwoofer ein- und ausschalten Subwoofer: Phase Stellen Sie den Netzschalter auf der Rückseite des Subwoofers auf „On“. Dieser Schalter legt fest, ob sich die Bassmembran des Subwoofers und die Membranen des Soundbar synchron oder gegenläufig bewegen. Bewegen sich die Membranen nicht synchron, löschen sich einige Bassfrequenzen des Subwoofers oder des Soundbar... -
Seite 11: Fehlerbehebung
SB 10 Fehlerbehebung Fehlerbehebung Dieses Produkt benötigt eigentlich keine Wartung. Die meisten Probleme sind auf Bedienungsfehler zurückzuführen. Tritt also ein Problem auf, sollten Sie zuerst die unten aufgeführte Checkliste durchgehen - vielleicht lässt sich der Fehler ja schnell und einfach beheben. Ist die Fehlersuche nicht erfolgreich, sollten Sie sich an Ihren Fachhändler wenden. -
Seite 12: Technische Daten
SB 10 Technische Daten Technische Daten SB 10-System Frequenzbereich: 45 Hz - 20 kHz (-6 dB) SB 10-Soundbar-Lautsprecher Bass-Chassis Links: Ein Chassis mit 76 mm großer Membran aus Zellulose, magnetisch abgeschirmt Rechts: Ein Chassis mit 76 mm großer Membran aus Zellulose, magnetisch abgeschirmt Center: Zwei Chassis mit 76 mm großen Membranen aus Zellulose, magnetisch abgeschirmt... - Seite 13 Hünderstraße 1, 74080 Heilbronn Hergestellt in R.P.C. © 2010 HARMAN International Industries, Incorporated. Alle Rechte vorbehalten. harman kardon ist eine Marke von HARMAN International Industries, Incorporated, eingetragen in den USA und/oder anderen Ländern. Dolby und Pro Logic sind eingetragene Marken der Dolby Laboratories.
