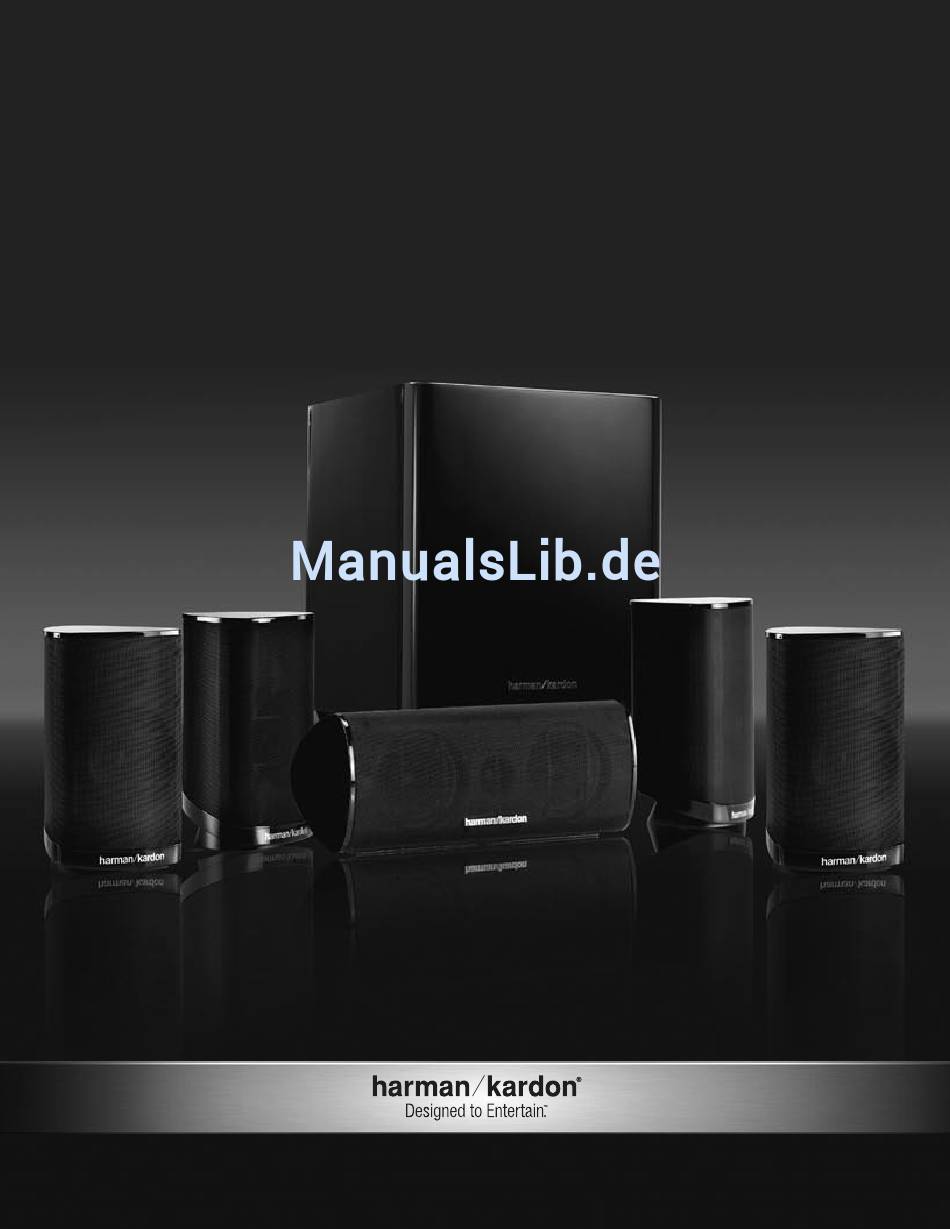

- Seite 1 HKTS 9/16 Heimkino-Lautsprechersystem Bedienungsanleitung Deutsch...
-
Seite 2: Inhaltsverzeichnis
HKTS 9/16 Heimkinosystem – Benutzerhandbuch Inhalt Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Merkmale und Ausstattung . -
Seite 3: Einleitung
Ein Center-Lautsprecher Wir danken Ihnen für den Kauf dieses Harman Kardon® HKTS 9/16-Lautsprechersystems und wünschen Ihnen viel Freude damit. Mit dem HKTS 9/16 erleben Sie Filme im eigenen Wohnzimmer genauso hautnah und packend wie im Kino. Die HKTS 9/16-Systeme stecken voll modernster Elektronik und sind mit hochwertigen Lautsprechern ausgerüstet. -
Seite 4: Hkts200Sub-Subwoofer - Anschlüsse Auf Der Geräterückseite
HKTS200SUB – Anschlüsse auf der Geräterückseite PL0004-01001 Subwoofer-Lautstärkeregler: Mit diesem Regler können Sie die Lautstärke des HKTS200SUB (Der Verstärker schaltet sich auch dann aus, wenn sich der Modusschalter für einstellen. Drehen im Uhrzeigersinn erhöht die Lautstärke. Drehen gegen den Uhrzeiger- automatische Einschaltung in der Position AUTO befindet.) sinn verringert die Lautstärke. -
Seite 5: Lautsprecheraufstellung
Befestigen Sie die Montageplatte an die Wand – achten Sie bitte darauf, dass platziert wird (siehe Abbildung oben). diese Befestigung bis zu 13 kg Last tragen kann. Harman Kardon übernimmt keine Verantwortung für Verletzungen oder Beschädigung fremden Eigentumes – direkt, Subwoofer indirekt oder daraus folgend, dass die Lautsprecher nicht sachgerecht montiert wurden. -
Seite 6: Anschließen Der Lautsprecher
HKTS200SUB-Subwoofer erst an das Stromnetz an, nachdem Sie alle Kabel für alle Kabel Lautsprecher angeschlossen haben. aus der Wand halte- Fast alle Hersteller, auch Harman Kardon, kennzeichnen die Lautsprecheranschlüsse mit platte Rot (Pluspol) und Schwarz (Minuspol). Draufsicht Die Wandhalterung ist mit zwei Öffnungen versehen: einem runden Schraubenloch und einer großen Öffnung für das Laut sprecherkabel. - Seite 7 Lautsprecherkabel Lautsprecherkabel für Lautsprecherkabel für Front links Center-Lautsprecher für Front rechts (weiße Streifen) (grüne Streifen) (rote Streifen) Subwoofer Receiver LFE/Schaltkabel (violette Streifen) Lautsprecherkabel für Surround links (blaue Streifen) Lautsprecherkabel für Surround rechts (graue Streifen) Anschließen des Subwoofers an einen Receiver oder Vorverstärker/Surroundprozessor mit speziellem Subwooferausgang Verwenden Sie diese Anschlussmethode bei Receivern und Vorverstärkern/ Schließen Sie die Satellitenlautsprecher und den Center-Lautsprecher an die Surroundprozessoren, die über einen speziellen Subwooferausgang mit Tiefpassfilter...
- Seite 8 Lautsprecherkabel Lautsprecherkabel für Lautsprecherkabel für Front links Center-Lautsprecher für Front rechts (weiße Streifen) (grüne Streifen) (rote Streifen) Subwoofer Receiver Cinchkabel (nicht im Lieferumfang enthalten) (rote und weiße Stecker) Lautsprecherkabel für Surround links (blaue Streifen) Lautsprecherkabel für Surround rechts (graue Streifen) Anschließen des Subwoofers an einen Receiver oder Vorverstärker/Surroundprozessor mit Line-Ausgängen Verwenden Sie diese Installationsmethode für Receiver und Vorverstärker/ verbunden sind, benötigen Sie zwei Y-Kabel (nicht im Lieferumfang enthalten).
- Seite 9 Receiver FRONT SURROUND CENTER + – + – RIGHT LFE SUB TRIGGER LEFT OUTPUT + – + – Subwoofer Schaltkabel (schwarze Stecker) PL0004-01001 Anschließen an eine Schaltspannungsquelle Wenn Ihr Vorverstärker/Surroundprozessor oder eine andere Audio/Videokomponente HINWEIS: Bitte schließen Sie das Subwoofer-Schaltkabel nicht an die Fernbedienungs- einen Anschluss für eine Schaltspannung zwischen 3 und 30 V (Wechsel- oder Steuerausgänge (IR-Out) Ihres Heimkinosystems an.
-
Seite 10: Bedienung
Bedienung Fehlerbehebung Ein- und Ausschalten des Subwoofers Alle Lautsprecher bleiben stumm: Schalten Sie den Netzschalter des HKTS200SUB in die Position ON. • Überprüfen Sie, ob der Receiver/Verstärker eingeschaltet ist und die Wiedergabe läuft. • Stellen Sie sicher, dass alle Kabel und Stecker zwischen Receiver/Verstärker und Lautspre- •... -
Seite 11: Technische Daten
© 2009 Harman International Industries, Incorporated. Alle Rechte vorbehalten. Technische Änderungen und Designänderungen vorbehalten. Harman Kardon ist eine Marke von Harman International Industries, Incorporated, eingetragen in den USA und/ oder anderen Ländern. Designed to Entertain ist eine Marke von Harman International Industries, Incorporated. - Seite 12 Harman Consumer Group, Inc. 8500 Balboa Boulevard, Northridge, CA 91329 USA 516.255.4545 (nur USA) www.harmankardon.com Hergestellt in P.R.C. Teilenr. 444541-001...
