Kontrollieren Sie dann bitte, dass alle
Federnasen ins Bootsinnere zeigen!

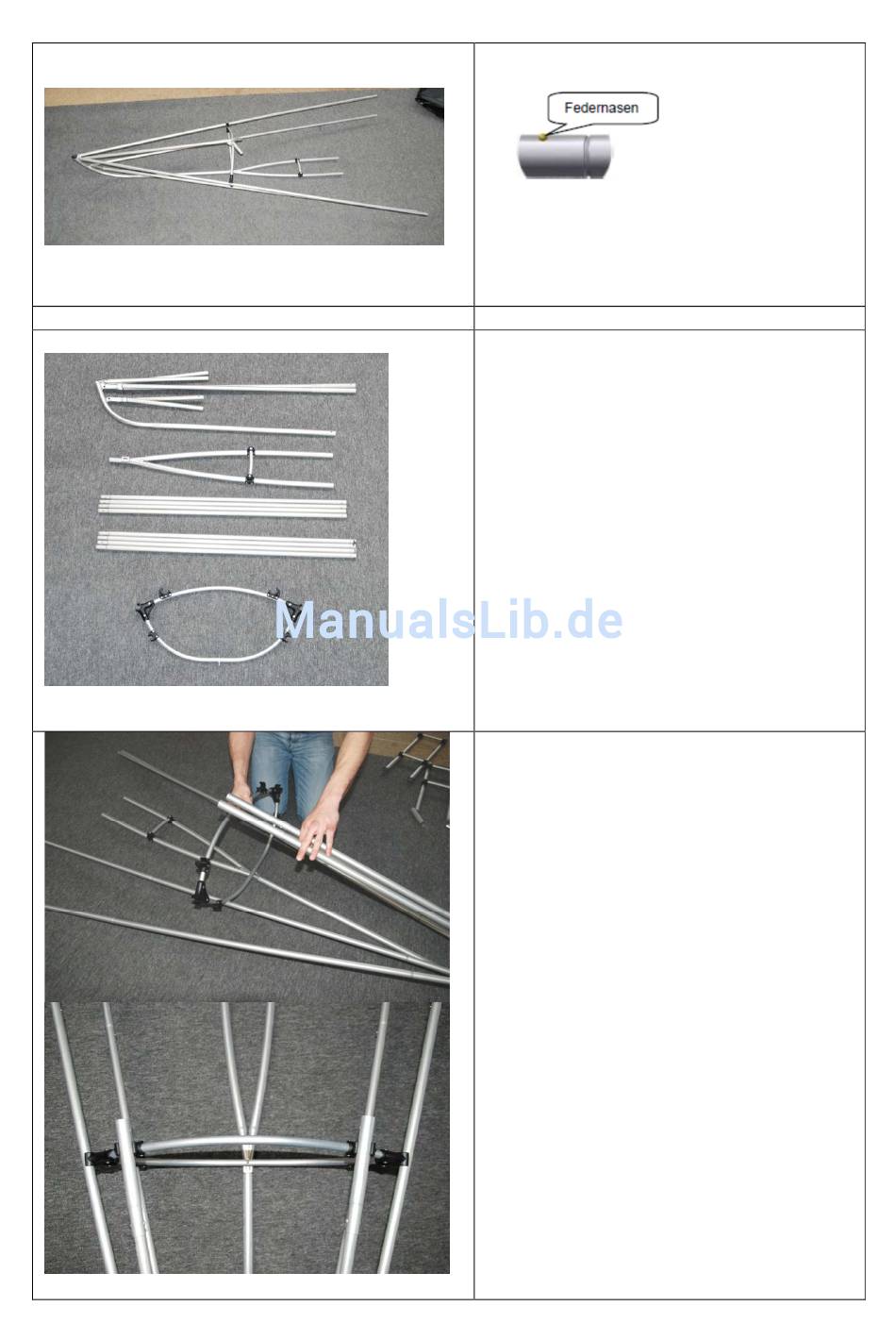

Es ergibt sich nebenstehendes Bild und
das Bugelement ist fertig aufgebaut.
3) Aufbau Heckelement
Sie benötigen:
1 x Heckteil (mit zwei langen, fest
angebrachten Stangen)
1 x Kielgabel (beide sind identisch)
4 x Senten ohne Schloss
4 x Senten mit Schloss
1 x Spant #4 mit den beiden Clipsen oben
außen
Stecken Sie nun bitte nochmals jeweils
eine Sente ohne Schloss an die seitlichen
Senten (also 4 insgesamt) und im
Anschluss daran bitte jeweils wieder eine
Sente mit Schloss an diese (also wieder
insgesamt 4).
Auf das Kielrohr stecken Sie bitte wieder
die Kielgabel. So, dass die Clipse nach
oben zeigen (bis hierher alles ohne
Abbildung und identisch zum Aufbau des
Bugteils).
Nehmen Sie dann bitte den Spant #4 zur
Hand. Setzen Sie diesen in den
Aufnehmer auf dem Kiel, siehe obere
linke Abbildung.
Clipsen Sie dann die beiden langen
Rohre, die am Heckteil fest angebracht
sind, in die beiden C-Clipse, die sich oben
auf dem Spant #4 befinden. Achten Sie
bitte darauf, dass die langen Rohre nach
dem Einclipsen beide gleich weit
überstehen, siehe Abbildung links.
