Montage
3.2 Befestigung an einer Wand mit Kabelausführung nach hinten
1. 4 Befestigungspunkte und Mittelpunkt der Bohrung für die rückseitige Kabelein-
führung entsprechend Bild 1 oder nach Bohrschablone auf der letzten Seite dieser
Inbetriebnahmeanleitung an der Wand markieren.
2. Bei Befestigung an einer massiven Mauer an den markierten Stellen Löcher für Dü-
bel bohren, Dübel einstecken (z. B. 8er Dübel) oder bei Befestigung z. B. an einer
Holzwand o. ä. an den markierten Stellen Löcher mit ∅4 mm bohren.
3. Für die Kabeleinführung ein Loch (mind. ∅6 mm) an der markierten Stelle bohren.
4. alpha open air aus der Verpackung nehmen, Frontplatte durch Lösen der
4 Sicherheits-TORX-Schrauben am Rand (Werkzeug: Winkelschraubendreher) vom
Gehäuse demontieren, Steckverbinder von Hörer und Telefonanschlussschnur von
Leiterplatte abziehen und Frontplatte ablegen
5. Telefonanschlussschnur aus dem Gehäuse demontieren (dazu 2poligen Steck-
verbinder abschrauben und Telefonanschlussschnur aus Ferritring ziehen, die
Tülle verbleibt im Gehäuse). Telefonanschlussschnur durch die Bohrung in der
Befestigungswand und durch die Tülle in der Gehäuserückwand ziehen. Telefonan-
schlussschnur zweimal durch Ferritring ziehen und 2poligen Steckverbinder wieder
anschrauben.
6. Gehäuse mit den 4 mitgelieferten Befestigungsschrauben und je einer Unterleg-
scheibe aus Stahl und einer aus Kunststoff an der Wand befestigen.

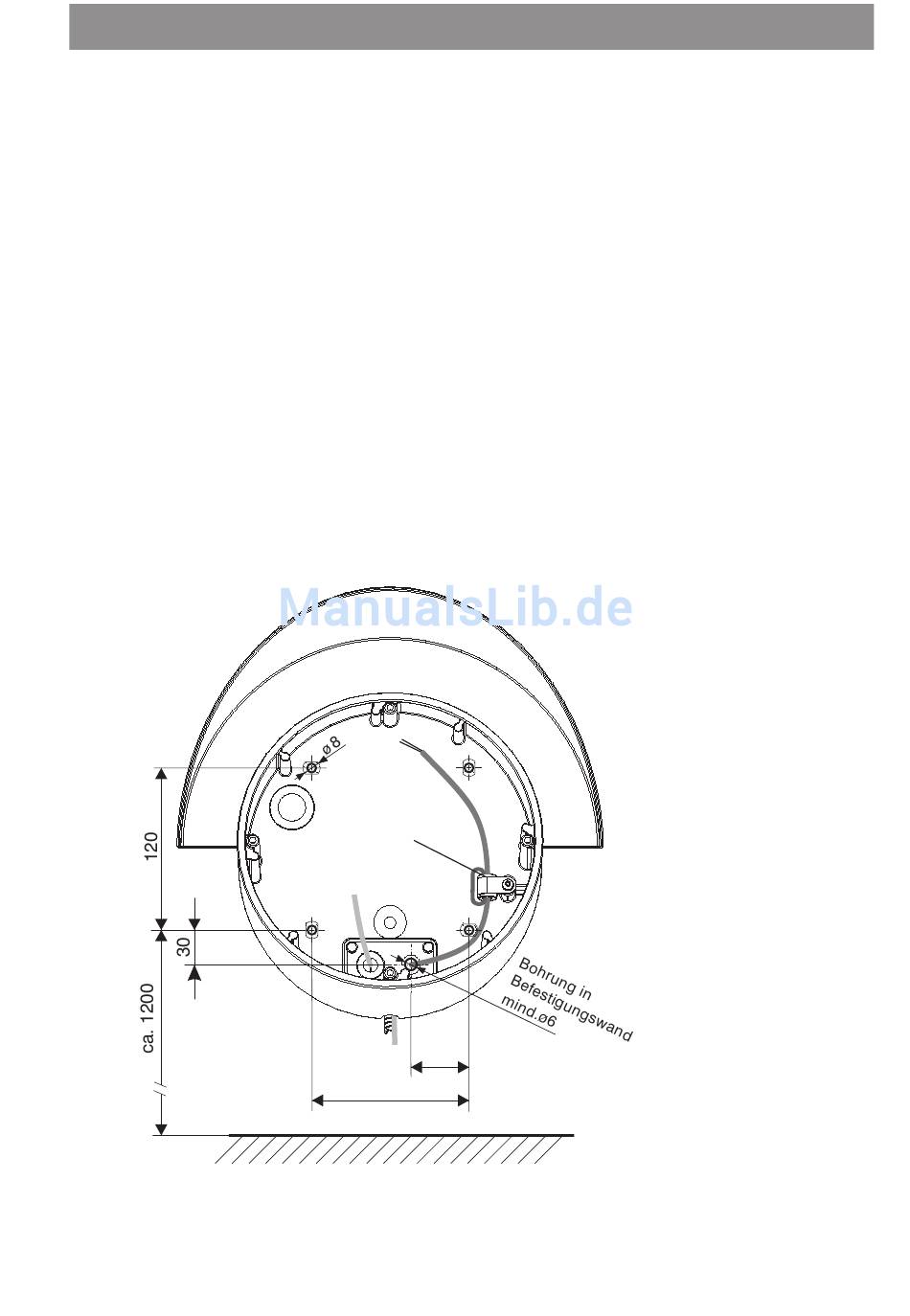

Bild 1
Ferritring
44
120
Abmessungen mit Haube:
Höhe:
332 mm
(ohne Hörerschnur)
Breite: 326 mm
Tiefe:
130mm (mit Hörer)
Abmessungen ohne Haube:
Höhe:
260 mm
(ohne Hörerschnur)
Breite: 250 mm
Tiefe:
130mm (mit Hörer)
5
