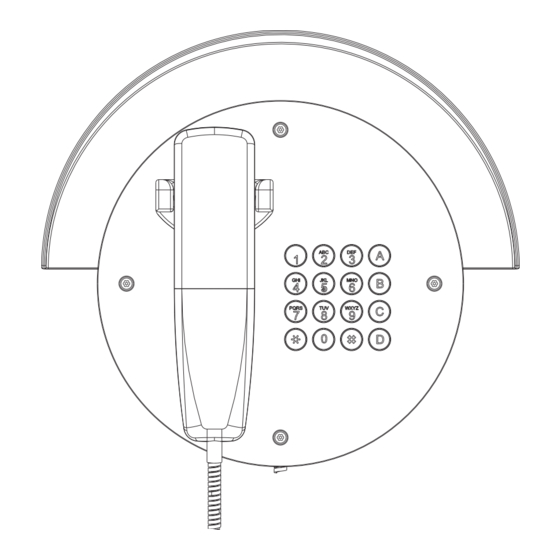

FMN alpha open air Inbetriebnahmeanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Inbetriebnahmeanleitung
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für FMN alpha open air

Inhaltszusammenfassung für FMN alpha open air

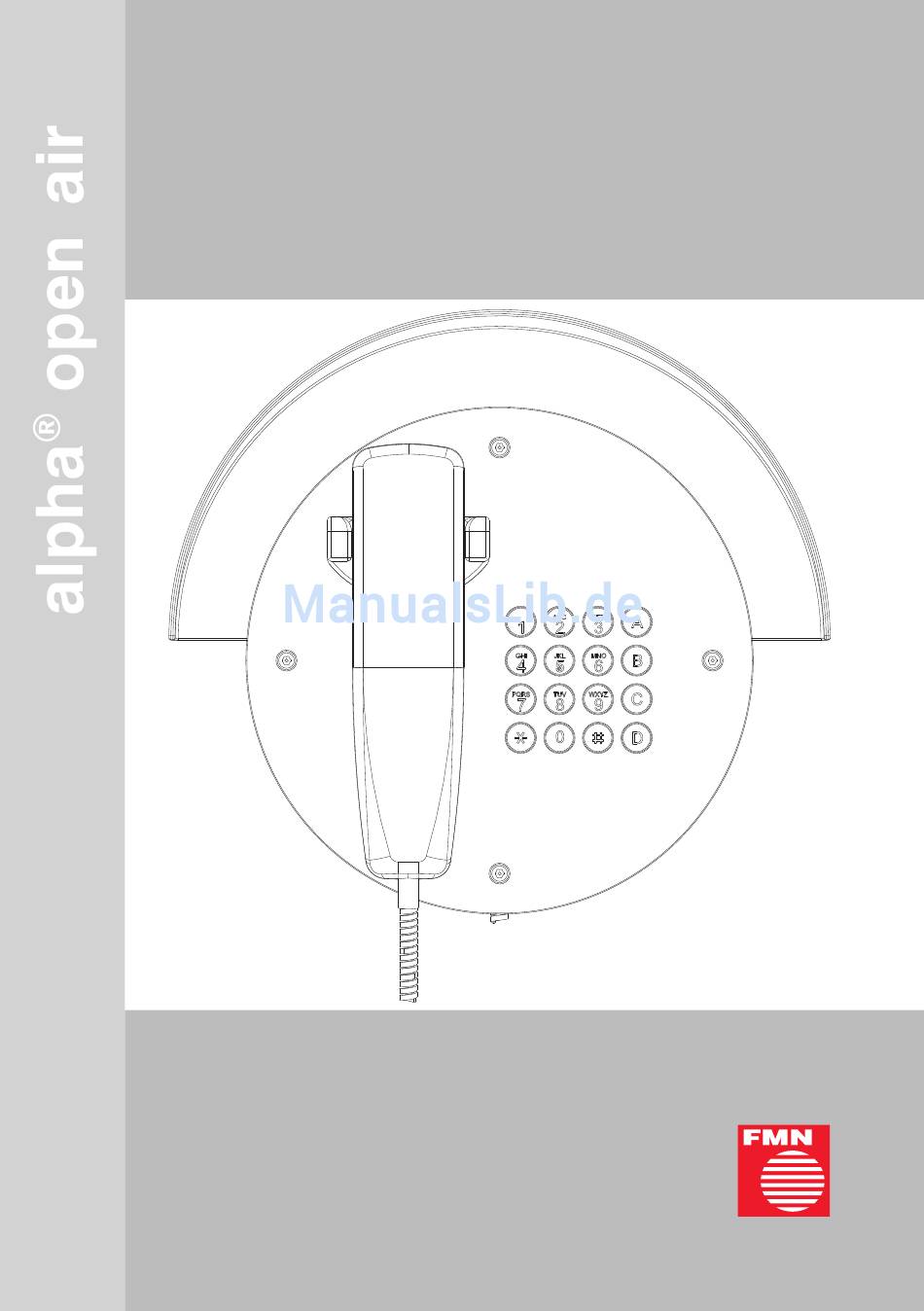

  • Seite 1 Inbetriebnahmeanleitung...

  • Seite 2: Sicherheitshinweise

    TAE-Stecker vorgesehen. Der Einsatz kann sowohl am Haupt- als auch am Nebenstellenanschluss erfolgen. l Vor dem Öffnen des Telefons alpha open air ist grundsätzlich der TAE-Stecker zu ziehen! (Ausnahme: Programmierung Dabei darf nur die dafür vorgesehene Programmiertaste im Geräteinneren (siehe Bild 4) betätigt werden.)

  • Seite 3: Inhaltsverzeichnis

    5.2.4 Programmierung als Telefon mit manueller Zwangs-Zielwahl ....8 5.2.5 Programmierung als Telefon mit Zielwahlautomatik ......9 5.2.6 Programmieren der Zielwahltasten ............9 Telefon mit Zielwahlautomatik ............9 5.3 Telefon mit Zielwahlautomatik (alpha open air ohne Tastatur)....9 5.3.1 Auslieferungszustand ................10 5.3.2 Programmieren der Zielwahltaste............10 Anschaltung/Gewährleistung/Verbraucherhinweise/Konformität10 6.

  • Seite 4: Gerätetypen / Montage

    • 1 Winkelschraubendreher 3. Befestigung des Gerätes Sie können das alpha open air an einer Wand oder an einem Pfosten befestigen. Die Befestigung an einem Pfosten ist mit zwei Schellen möglich (nicht im Liefer- umfang enthalten), die an den 4 Befestigungsbohrungen an der Rückseite des alpha open air-Gehäuses angeschraubt werden.

  • Seite 5: Befestigung An Einer Wand Mit Kabelausführung Nach Hinten

    Holzwand o. ä. an den markierten Stellen Löcher mit ∅4 mm bohren. 3. Für die Kabeleinführung ein Loch (mind. ∅6 mm) an der markierten Stelle bohren. 4. alpha open air aus der Verpackung nehmen, Frontplatte durch Lösen der 4 Sicherheits-TORX-Schrauben am Rand (Werkzeug: Winkelschraubendreher) vom Gehäuse demontieren, Steckverbinder von Hörer und Telefonanschlussschnur von...

  • Seite 6: Inbetriebnahme

    Hörer Bild 3 Das alpha open air ist entsprechend dem jeweiligen Gerätetyp voreingestellt. Der Auslie- ferungszustand ist in den Punkten 5.2.1 bzw. 5.3.1 beschrieben. Wollen Sie Änderungen vornehmen, gehen Sie bitte nach den Hinweisen auf den folgenden Seiten vor.

  • Seite 7: Telefon Mit 4 Zielwahltasten

    Telefon mit 4 Zielwahltasten 5. Einstellungen Zum Einstellen des Telefons und zur Programmierung der Zielwahltasten muss das alpha open air geöffnet werden (Frontplatte vom Gehäuse durch Lösen der 4 Sicherheits-TORX-Schrauben demontieren). 5.1 Anwenderhinweis l Jede Änderung der Einstellung führt zum Löschen einer gespeicherten Zielwahlrufnummer, diese müssen dann neu programmiert werden.

  • Seite 8: Programmierung Der Flash-Taste

    Telefon mit 4 Zielwahltasten - Hörer ist abgehoben - Programmier-Taste drücken (siehe Bild 3) - Taste 1 drücken - Programmier-Taste drücken 5.2.3 Programmierung der Flash-Taste Zielwahltaste 4 hat eine Doppelfunktion. Sie dient in dieser Einstellung als Flash- Taste. Die Flash-Zeit ist einstellbar. Wahl und Kommunikation sind ohne Einschrän- kung möglich.

  • Seite 9: Telefon Mit 4 Zielwahltasten/Mit Zielwahlautomatik

    - Zielwahlrufnummer eingeben (eine schon gespeicherte Zielwahlrufnummer wird überschrieben) - Programmier-Taste drücken. 5.3 Telefon mit Zielwahlautomatik (alpha open air ohne Tastatur) Bei dieser Variante ist zum Punkt 5.1 Anwenderhinweis zusätzlich folgendes zu beachten: l Das Telefon ist erst funktionsfähig, wenn die Taste F mit einem Zielwahlruf- nummerneintrag versehen wurde.

  • Seite 10: Auslieferungszustand

    Telefon mit Zielwahlautomatik/Anschaltung Erklärung der Bedienelemente Telefon mit Zielwahlautomatik Blick von hinten auf die Leiterplatte Tastatur Taste F Taste E Bild 6 5.3.1 Auslieferungszustand l Telefon mit Zielwahlautomatik - Wahlverfahren MFV l 1 Zielwahlspeicher mit 20 Wahlziffern, (Zielwahlspeicher ist auf 0 oder die entsprechend voreingestellte Zielwahl- rufnummer (optional) eingestellt) 5.3.2 Programmieren der Zielwahltaste - Frontplatte abschrauben (siehe Bild 5)

  • Seite 11: Gewährleistung

    ßigen Kosten der Rücksendung dem Verbraucher auferlegt. 9. Konformität Hiermit erklärt die FMN communications GmbH, dass sich das Telefon „alpha open air“ in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG (R&TTE-Richtlinie) befindet. Die vollständige Konformitätserklärung kann im Internet unter http://www.fmncom.com abgerufen werden.

  • Seite 12: Bohrschablone

    ∅8 (Befestigung mit Dübeln z. B in Mauerwerk) ∅4 (Befestigung ohne Dübel z. B. an einer Holzwand) Bohrschablone FMN communications GmbH Grimmelallee 4 99734 Nordhausen min.∅6 Postfach 10 04 65 99724 Nordhausen Telefon +49 (36 31) 56-50 00 +49 (36 31) 56-32 24 Email info@fmn.de...
