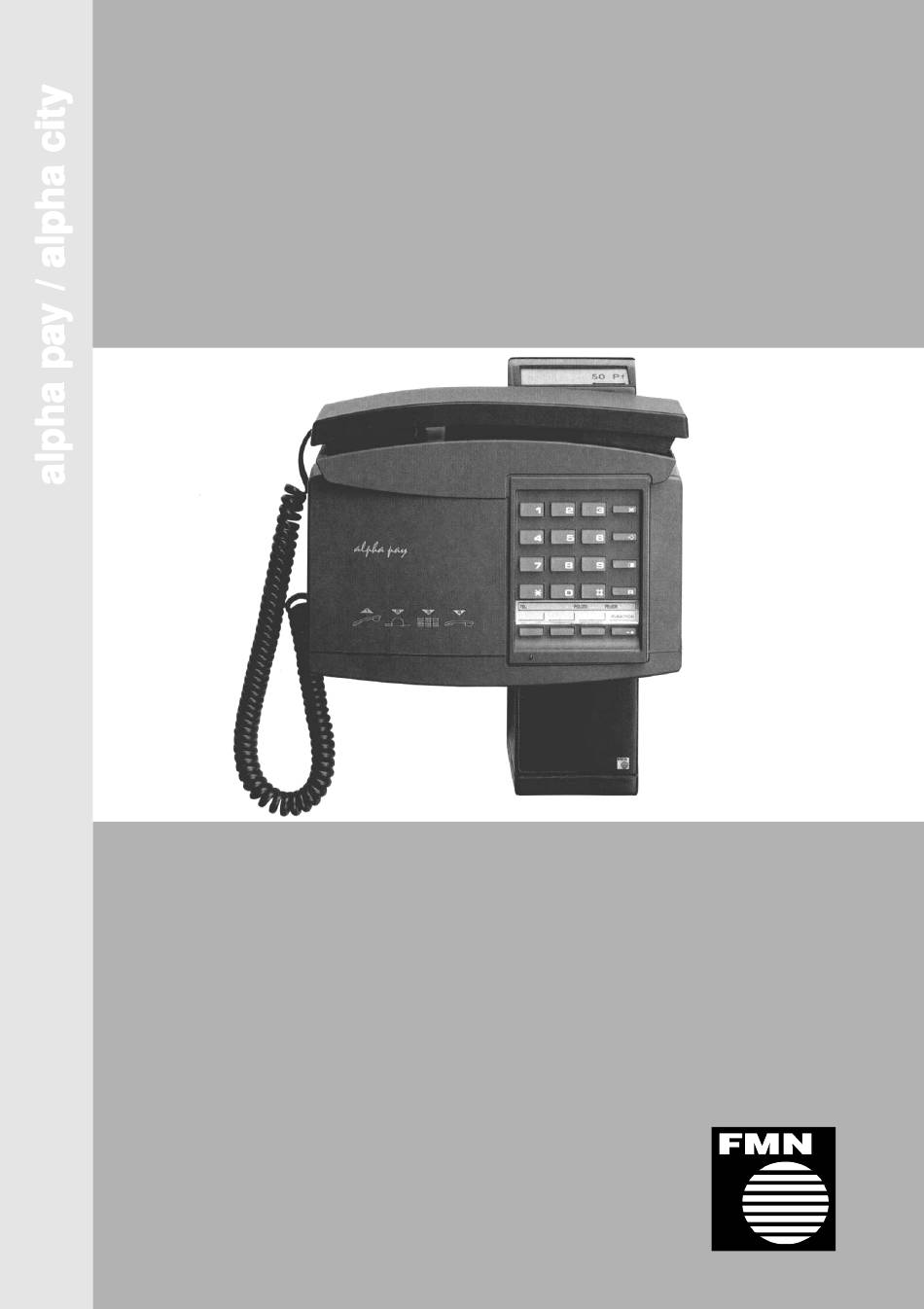

- Seite 1 Bedienungsanleitung Das Mehr am Telefon ist FMN...
-
Seite 2: Allgemeine Anschalteerlaubnis
ANSCHALTEERLAUBNIS Allgemeine Anschalteerlaubnis Das Münztelefon besitzt die Allgemeine Anschalteerlaubnis für Endeinrichtungen lt. Vfg 163/1991 vom 24.7.1991 des BAPT. Lt. Vfg 207/1991 des BAPT sind diese Telefone auch zugelassen an Gemeinschaftsanschlüssen (GUM) in den neuen Bundeslän dern. Auszug aus Vfg 163/1991 “Allgemeine Anschalteerlaubnis für Endeinrichtungen”... -
Seite 3: Inhaltsverzeichnis
Die Persönliche IdentifikationsNummer (PIN) und ihre Funktion, Programmierung der PIN ................11 10.2 Einstellen des Gebührenfaktors bei alpha pay, des "münzbehaftet"-Status bei alpha city bzw. des "münzfrei"-Status bei alpha pay / alpha city .... 11 10.3 Änderung der Kassiertaktzeit (nur alpha city) ..........12 10.4 Sperrnummern (nur alpha pay) .............. -
Seite 4: Einleitung
EINLEITUNG 1. Einleitung alpha pay /alpha city Die Münztelefone sind Sprechstellen, die gegen Entrichtung einer Gebühr Telefongespräche ermöglichen. Sie sind ge- dacht für die Anwendung in ständig unter Aufsicht stehenden Räumen. Konzipiert sind sie für die Verarbeitung einer Münzsorte (siehe Be- schriftung Münzeinwurfschlitz). -
Seite 5: Wandmontage
I N B E T R I E B N A H M E 2. Wandmontage alpha pay /alpha city Die Montage des erfolgt nach den auf der Bohr- schablone auf der Seite 20 beschriebenen Montagehinweisen. Dabei ist zu beachten, daß in der Nähe (Länge der Anschlußschnur ca. 3 Meter) eine Telefonanschlußdose zur Verfügung steht. -
Seite 6: Anschluß An Die Telefonleitung
Werkseinstellung (siehe Pkt.5.) aktivierte Funktionen einge- stellt werden sollen oder müssen, sind die entsprechenden Programmierprozeduren gemäß Pkt.10. auszuführen. 5. Werkseinstellung 5.1 alpha pay - ImpulsWahlVerfahren (IWV) eingestellt - keine Amtskennziffer (Amtsholung) für den Betrieb in Nebenstellen programmiert - Signaltaste auf Erdtastenfunktion eingestellt - Tonruf: Lautstärke 4 (max), Folgefrequenz 1 (langsam) eingestellt... -
Seite 7: Bedienung
B E D I E N U N G 6.Gespräch führen 6.1 alpha pay Hörer abheben Mikrofon ist stummgeschaltet Wählton abwarten Leuchtdiode blinkt eine oder mehrere Leuchtdiode verlischt Münzen einwerfen Rufnummer wählen nachdem die Verbindung zustande- gekommen ist, wird die erste Mün-... -
Seite 8: Komfortfunktionen
7. Komfortfunktionen Sprechtaste/Stummtaste Diese Taste besitzt folgende Funktionen: 1.Sprechtaste wie unter 6.1 und 6.2 beschrieben alpha pay 2.Stummtaste (nur Mit dieser Funktion kann das Mikrofon abgeschaltet werden, um z.B. während des Telefongespräches Rückfragen im Raum vorneh- men zu können, ohne daß der Telefonpartner mithören kann. - Seite 9 B E D I E N U N G Signaltaste Diese Taste dient in Nebenstellenanlagen zur Einleitung spezifi- scher Funktionen. Hörlautstärketaste Durch einmaliges Drücken der Taste kann die Hörlautstärke vergrößert werden. Durch nochmaliges Drücken wird wieder der Ausgangswert eingestellt. Sondertasten Stern und Raute Diese Tasten dienen im MehrFrequenzwahlVerfahren (MFV,Tonwahl) zum einfachen Datenverkehr oder zum Übermitteln...
-
Seite 10: Batterie Leer"-Anzeige
B E D I E N U N G Beschriftungskarte Zum Eintragen der Notrufnummern, der eigenen Rufnummer und zur Beschriftung der Namentasten dient das Schild oberhalb der Namentasten, welches durch Aushebeln der durchsichtigen Abdek- kung zugänglich wird. Aushebeln der durchsichtigen Abdeckung über den Namentasten 8. -
Seite 11: Programmierprozeduren
8. Hörer auflegen Das Löschen einer unbekannten/vergessenen PIN ist nur beim Herstel- ler (kostenpflichtig !) möglich. 10.2Einstellen des Gebührenfaktors bei alpha pay, des "münz behaftet"-Status bei alpha city bzw. des "münzfrei"-Status bei alpha pay / alpha city 1. Hörer abheben und Wählton abwarten 2. -
Seite 12: Änderung Der Kassiertaktzeit (Nur Alpha City)
50 Sekunden Ziffernfolge "5,0" 7. Programmiertaste drücken 8. Hörer auflegen 10.4 Sperrnummern (nur alpha pay) Im Fernmeldenetz gibt es bestimmte Rufnummern für Dienstleistungen (z.B. Telegrammaufnahme), wobei die anfallenden Gebühren nicht über Gebührenimpulse (direktes Kassieren), sondern erst mit der Monatsab- rechnung fällig werden. -
Seite 13: Löschen Der Sperrnummern
EINSTELLUNG 5. Wahlwiederholtaste drücken 6. Sperrnummer eingeben 6.1. wenn eine weitere Sperrnummer gespeichert werden soll: Wahlwiederholtaste drücken und Sperrnummer eingeben 6.2. wenn keine weitere Sperrnummer gespeichert werden soll: Programmiertaste drücken, die eingegebenen Sperrnummern sind gespeichert 7. Hörer auflegen Achtung: Es müssen alle Sperrnummern auf einmal eingegeben wer- den. -
Seite 14: Freischalten Der Ortsnetzkennzahlen
EINSTELLUNG Hinweisblatt 10.5.1 Freischalten der Ortsnetzkennzahlen Es werden die Ortsnetzkennzahlen ohne die in Nebenstellen zur auto- matischen Amtsholung notwendige Kennzahl programmiert. 1. Hörer abheben und Wählton abwarten 2. Programmiertaste drücken 3. Zifferntasten 8 und 7 drücken 4. PIN eingeben 5. Wahlwiederholtaste drücken 6. -
Seite 15: Namentasten Programmieren
EINSTELLUNG 6. Stummtaste drücken 7. Programmiertaste drücken, alle Ortsnetzkennzahlen sind gelöscht 8. Hörer auflegen 10.6 Namentasten programmieren 10.6.1 Rufnummern speichern Um eine Rufnummer auf einer Namentaste abzuspeichern, sind folgen- de Schritte notwendig: 1. Hörer abheben und Wählton abwarten 2. Programmiertaste drücken 3. -
Seite 16: Namentasten "Münzfrei" Schalten
EINSTELLUNG 10.6.3 Namentasten "münzfrei" schalten Mit dieser Einstellung können die auf den Namentasten gespeicherten Telefonnummern (z.B. Notrufnummern; gebührenfreie Servicenummern, z.B. 0130) "münzfrei" angerufen werden. 1. Hörer abheben und Wählton abwarten 2. Programmiertaste drücken 3. Zifferntasten 8 und 3 drücken 4. PIN eingeben 5. -
Seite 17: Tonfolgegeschwindigkeit
EINSTELLUNG 10.7.2 Tonfolgegeschwindigkeit 1. Hörer abheben und Wählton abwarten 2. Programmiertaste drücken 3. Zifferntaste 6 drücken 4. durch Drücken einer Taste von 1 bis 4 die gewünschte Tonfolge- geschwindigkeit (1=langsam bis 4=schnell) wählen 5. Programmiertaste drücken, und die gewählte Tonfolge- geschwindigkeit ist gespeichert. -
Seite 18: Amtskennziffer Und Automatische Amtsholung
EINSTELLUNG 7. Programmiertaste drücken 8. Hörer auflegen Die Kennzahlen und ihre Bedeutung Kennzahl 020 = 3 Sekunden Pause Kennzahl 021 = 6 Sekunden Pause Kennzahl 033 = IWV, Signaltaste hat die Funktion “Erde” Kennzahl 036 = MFV, Signaltaste hat die Funktion “Erde” Kennzahl 037 = MFV, Signaltaste hat die Funktion “Flash”... -
Seite 19: Wartung
W A R T U N G 10.9.2 Löschen der Amtskennziffer, automatische Amtsholung ausschalten 1. Hörer abheben und Wählton abwarten 2. Programmiertaste drücken 3. Zifferntaste 0 drücken 4. PIN eingeben 5. Wahlwiederholtaste drücken 6. Stummtaste drücken 7. Programmiertaste drücken, die Amtskennziffer ist gelöscht. 8. -
Seite 20: Leistungsmerkmale
+ 20 frei programmierbare Ortsnetzkennzahlen (6-stellig) bei + Münzfreischaltung über Prozedur (normale Telefonfunktion) + 3 wahlweise münzfreie Namentasten Technische Daten Schutzgüte: IP 20 Abmessungen: B/ H/ T: 220/250/120 mm Gewicht: 1,3 kg Einsatztemperatur: -5°C bis +45°C Luftfeuchte: max. 95% alpha pay/ alpha city:2004.3.0500.00Ba Ausgabe: Nr. 2... -
Seite 21: Montagehinweise
M O N TAG E H I N W E I S E Bohrschablone ca. 145 Zentimeter... - Seite 22 BEDIEN-/ANZEIGEELEMENTE Münzeinwurf- schlitz Tastatur Leuchtdiode Münzrückgabe Blinken Dauer leuchten Münzen - Batterie leer, einwerfen keine Münze Batteriefachdeckel einwerfen...
- Seite 23 TASTENBELEGUNG Tastenbelegung Zifferntasten Sprechtaste/ Stummtaste Programmiertaste Wahlwiederholtaste Sondertasten Signaltaste POLIZEI FEUER Beschriftungskarte FUNKTION Hörlautstärketaste Namentasten...
-
Seite 24: Entleerung Münzkassette
ENTLEERUNG MÜNZKASSETTE Klappe mit Schloß Entleerung Münzspeicherraum FMN-Fernmeldetechnik GmbH Nordhausen Grimmelallee 4 99734 Nordhausen Postfach 100465 99724 Nordhausen Telefon: 03631/ 560 Fax: 03631/ 563224 Änderungen vorbehalten. alpha pay / alpha city:2004.3.0500.01 Ba Ausgabe: Nr. 2...
