Limodor Airodor B Plus Montage- & Bedienungsanleitung

Montage-/Bedienungsanleitung
1. Produktbeschreibung Gebläseeinheit und Wärmeübertrager
Die Gebläseeinheit Airodor Plus (#38020) bzw. Airodor Plus/PT (#38021
-mit Temperaturfühler-) und der Wärmeübertrager Airodor (#38042) sind
für den Einbau in einer Einbauhülse Airodor/L500 oder /L800 geeignet.
Die Gebläseeinheit besteht im Wesentlichen aus dem Gebläsemotor,
Abluftfilter und einer Abdeckhaube. Der Wärmeübertrager aus Keramik
besitzt außenluftseitig ein Fliegengitter und einen Zuluftfilter (Filterklas-
sifikation Zu-/Abluft: ISO Coarse >45%, alt: G3).
Die Gebläseeinheit Serie Airodor Plus ist mit der Steuerung AD-UP (ab
V4.04, #99371), AD-UV (ab V4.04, #99370) oder Steuerung Serie AD-G
-alle Steuerungen sind Zubehör- kompatibel.
1.1 Allgemeine Hinweise
Diese Anleitung beschreibt die Montage der Gebläseeinheit Airodor Plus
und des Wärmeübertragers Airodor in einer Einbauhülse. Informationen
zum Elektroanschluss sind der jeweiligen verwendeten Steuerung zu
entnehmen.
1.2 Hinweise zum Produkt, Lagerung und Entsorgung
Hinweise zur Lagerung, Entsorgung, Hinweise zum Produkt oder Montage des Wandlüfters Serie Airodor Plus ist der Montagean-
leitung -Wandlüfter Serie Airodor Plus- zu entnehmen. Montagehinweise der Gebläseeinheit Typ Airodor Plus in Kombination mit
der Steuerung Deckel Airodor-dB+AD-G bzw. AD-G/CO2 sind der separaten Montageanleitung zu entnehmen.
i
Technische Daten/Zubehör zum Wandlüfter Serie Airodor Plus sind der Montageanleitung -Wandlüfter Airodor Plus, Anlage A-
zu entnehmen. Betrieb der
setzer Airodor Plus (#9936 , Adapter zur Umsetzung PWM-Steuersignale 3,3 auf 5,0 V; Montageort: Gebläse) möglich!
2 Montage Wärmeübertrager Airodor .

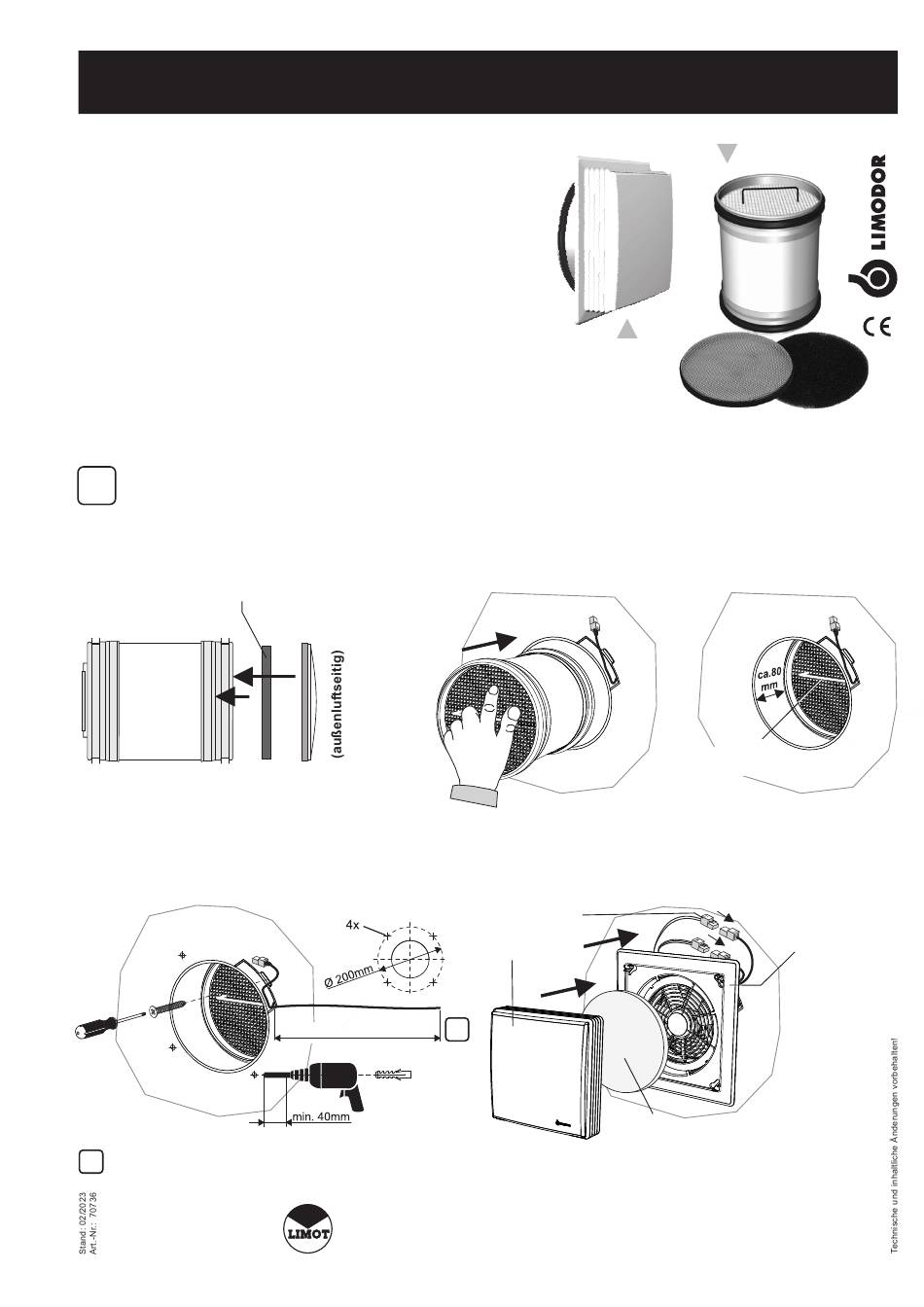

2 1 . (Außenluft)Filter einsetzen
Filter außenluftseitig in Wärmeübertrager einlegen
und mit Fliegengitter fixieren.
Filter -Außenluft- (Farbe: schwarz)
Wärmeübertrager
Airodor
Hinweis: Bei Luftkanalanschluss mittels Fassadenelement kann das Fliegen-
gitter entfallen.
3 Montage Gebläseeinheit Serie Airodor .
3.1 Befestigungsschrauben für Gebläseeinheit
Die Gebläseeinheit ist mit mindestens zwei Befesti-
gungspunkten (z.B. H1/H3 oder H2/H4) festzulegen.
Der Befestigungspunkt H1 ist am Kabelanschluss
der Einbauhülse vorhanden.
H4
Ø3,5x30
H3
H2
i
*) D ie Montage der Gebläseeinheit mit der Steuerung
Für diesen Anschluss an dieser Steuerung wird eine
Gebläseeinheit Airodor Plus mit Steuerung AD-UP und AD-UV bis Version 3.03 nur mit Signalum-
8
2. Wärmeübertrager in Einbauhülse einsetzen
Wärmeübertrager in Einbauhülse einschieben. Mindestabstand zwischen
Vorderkante Einbauhülse und Wärmeübertrager = 80
Fliegengitter
Airodor
3 2 . Abdeckung montieren
Federleiste der Gebläseeinheit (# 78108) mit der/n Stiftleiste/n zu verbin-
den. Kabel und Stecker in Anschlusskasten schieben. Gebläseeinheit in
Einbauhülse schieben. Filterschaum zur Abluftfilterung einlegen und Ab-
deckung auf die Gebläseeinheit drücken.
H1
*) Kabellänge min. 60 cm
Ø6
Ø6
Deckel Airodor-dB+AD-G bzw. AD-G/CO2
Kabellänge von min. 60 cm
